寻求电路图

dawangxuewen · 发表于 2010-11-1 07:20:27

回复 dawangxuewen

好的，我先把机型和故障现象给介绍介绍，然后由师傅们指点；机型是 LS-435型洗 ...
befe 发表于 2010-10-31 09:06

如果不能正常进片和显示，有可能是单片机不工作，这种可能性不大，如果能够进片，那么单片机基本上没有问题，单片机没问题，那么出现两路温控电路同时出现故障的可能性很小！只有控制输出的接口电路（继电器或者固态继电器）的公共部分出现开路性故障的可能性非常大！可以作为重点检查。

befe · 发表于 2010-11-1 10:41:36

本帖最后由 befe 于 2010-11-2 08:07 编辑

对！“控制输出的接口电路（继电器或者固态继电器）的公共部分出现开路性故障的可能性非常大”，我也是这样认为的，因机器能正常进片和显示、并风机转。我先将它作为重点检查试试看。谢谢了。

befe · 发表于 2010-11-1 21:45:24

本帖最后由 befe 于 2010-11-2 08:22 编辑

回复 8# dawangxuewen

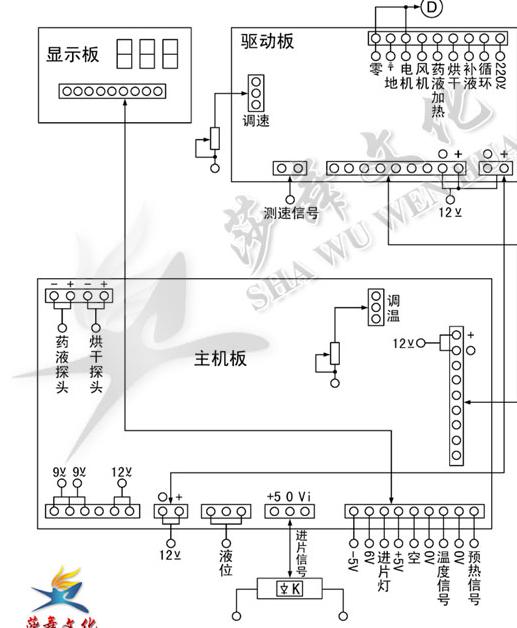

照片实在是找不到了，机器不在身边，现将该洗片机接线示意图发上来供大家分析分析。请老师们将分析的结果及图上未标注的内容一并附注上传，供大家欣赏，不胜感谢。

洗片机接线示意图.rar (65.62 KB, 下载次数: 7)

dawangxuewen · 发表于 2010-11-2 15:14:07

检测驱动板的220V电源到固态继电器的部分

befe · 发表于 2010-11-2 23:00:29

回复 14# dawangxuewen

好的，试试看。谢谢了。

涛声依旧_FHKJ · 发表于 2018-12-9 21:10:56

洗片机通常厂家会提供电路原理图和接线图的，检查一下随机配件包，看看有没有相关资料，另外，洗片机电路比较简单，可以不用电路图维修
