宝莱特M8500监护仪电源板故障

热心朋友 · 发表于 2021-11-3 15:15:50

一台宝莱特M8500监护仪(5#机)只能靠电池开机，取下电池开不了机。

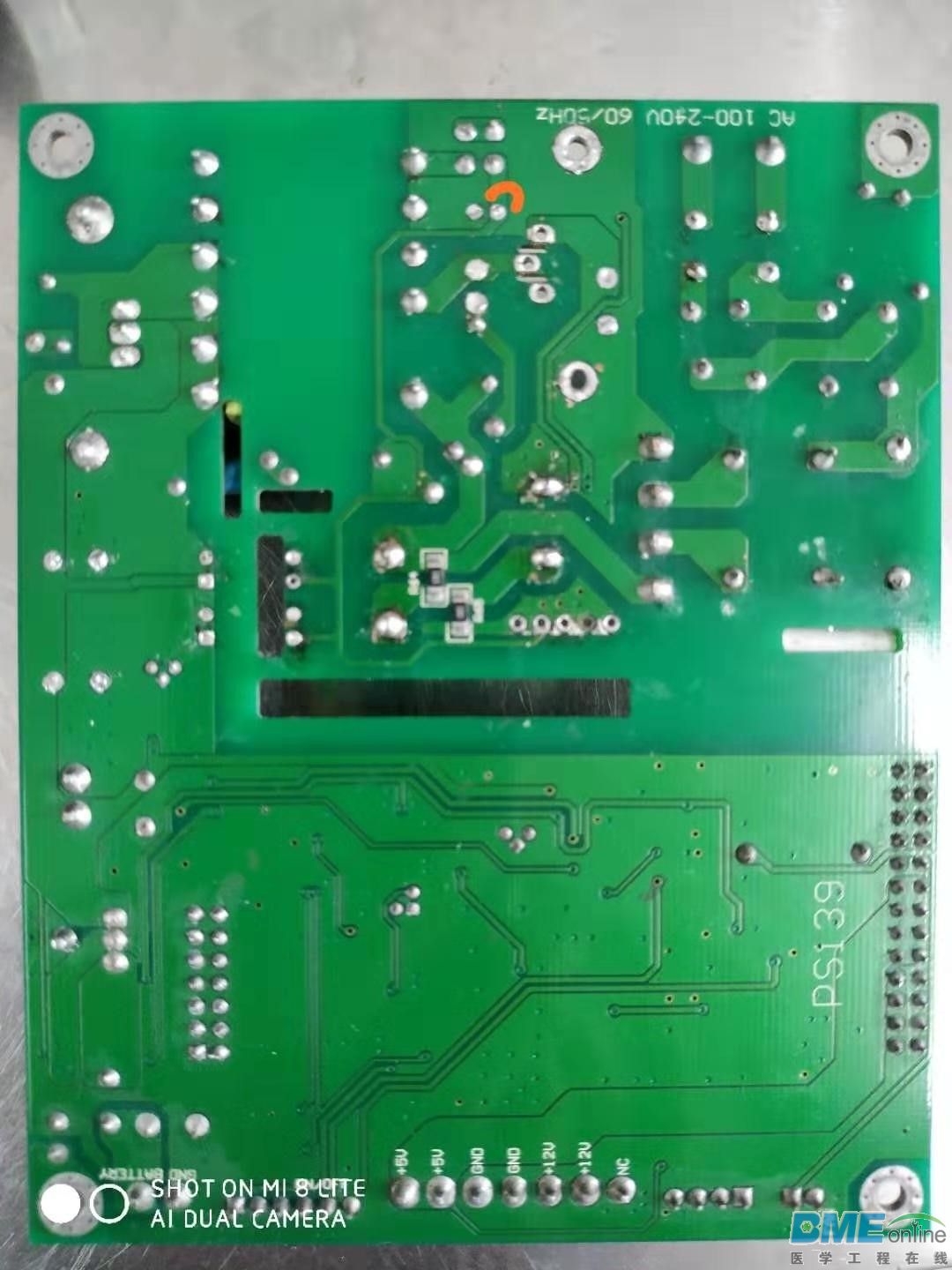

检查发现电源板故障，开关电源次级待机电池充电插脚Batery 12.6V(0.5V)电压为零，无法二次开机。

带电测量开关电源主滤波电容电压+285V正常，场效应开关管K2996（可以用10N60替换）D极+285V正常，初级小板（5脚直插PWM板GM3843贴片电路）第二脚（双光耦并联次级）电压+8.6V（正常值10.6V以上一般12V），电压偏低。

该电压为PWM电路提供初始启动电压，由开关变压器次级D8提供（开关变压器次级8/9脚），更换该路滤波电容C14（100微法/25V）电压上升为10.6V，开关变压器次级待机电压12.6V恢复正常。

qfpzzuah · 发表于 2022-7-21 15:22:30

我有台352A心率不正常时高时低的，大神有思路吗

不一样_OcX3K · 发表于 2022-9-8 14:43:54

这种电源很多都是3843芯片启动脚电容失效导致无法启动

pxhxkij · 发表于 2022-9-9 11:31:25

qfpzzuah 发表于 2022-7-21 15:22
我有台352A心率不正常时高时低的，大神有思路吗

只能找同型号机器替换法排除，然后再细查通道处理还是DAC取样问题啦。

oskhcjzf · 发表于 2022-9-21 13:51:31

好厉害 ~~ 我还差得远学习了
