飞利浦EPIQ7彩色超声诊断仪故障维修二例（仁成医疗）

玉淑

1彩色超声诊断仪的基本结构

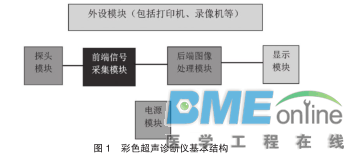

彩色超声诊断仪主要由探头模块、前端信号采集模块、后端图像处理模块、显示模块、电源模块、外设模块（打印机、录像机等）组成，基本结构见图1

2 故障表现、分析和解决措施

2.1 故障一 2.1.1 故障表现

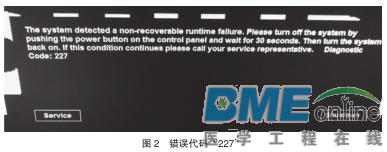

飞利浦EPIQ7彩色超声诊断仪在开机过程中，显示器界面弹出对话框，错误代码显示为“227”（图2），多次重启，故障表现依旧。

2.1.2故障分析和解决措施1

到现场后，多次重启，故障表现依旧；遵循由易到难的原则，拔掉所有探头，重启开机，故障表现依旧，排除探头问题；进入后台，进行系统测试，测试结果为不合格，判断可能为某个硬件出现了故障；进行硬件测试，在通道

板模块中出现了一处报错，故障代码提示“［CB］Overcurrentfailure detected on either HV＋＿CB＿I or HV-＿CB＿I”，由此可 知，该故障由通道板出现电流过流所致；更换通道板，进行硬件测试，测试结果成功；使用观察两周，设备运行正常，故障得到解决。

2.2 故障二

2.2.1 故障表现

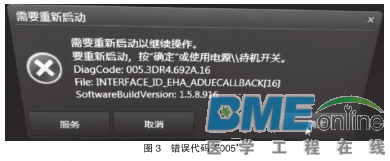

EPIQ7彩色超声诊断仪在使用时，显示器界面突然弹出对话框，错误代码显示为“005”（图3），多次重启，故障表现依旧。

2.2.2 故障分析和解决措施

到现场后，多次重启，故障表现依旧；遵循由易到难的原则，拔掉所有探头，重启开机，设备可进入正常开机状态，尝试接上不同探头，故障表现依旧，因多个探头同时出现故障的可能性较低，故暂时排除探头问题；进入后台，进行系统测试，测试结果为合格；导出日志，根据日志可知，在“005”错误代码信息前后，通道板存在错误异常信息；使用科室另外一台设备上的通道板进行替代测试设备开机、使用均正常；更换全新通道板，并使用观察两周，设备运行正常，故障得到解决。

3小结

以上两例故障虽然故障表现不同，但引起故障的电路板均为通道板。伴随硬件技术的不断发展，彩色超声诊断仪的结构设计愈发紧凑，且电路板上的电子元器件高度集成，加之彩色超声诊断仪经常长时间运行，很容易导致设备内部温度升高，进而会加速电子元器件的老化，对电路板产生严重损害，从而引发各类故障，工程师应对此提高重视，加强维护.

超越电子有限公

怎么进后台

Henry_wC7u5

超越电子有限公 发表于 2021-7-9 15:45
怎么进后台

右上角齿轮开机后按住就弹出来了

zgtcionk

谢谢 学习了。

nilus

谢谢分享

旋风小子

谢谢分享经验。

木木的猫

很有用，讲解的很详细

木木的猫

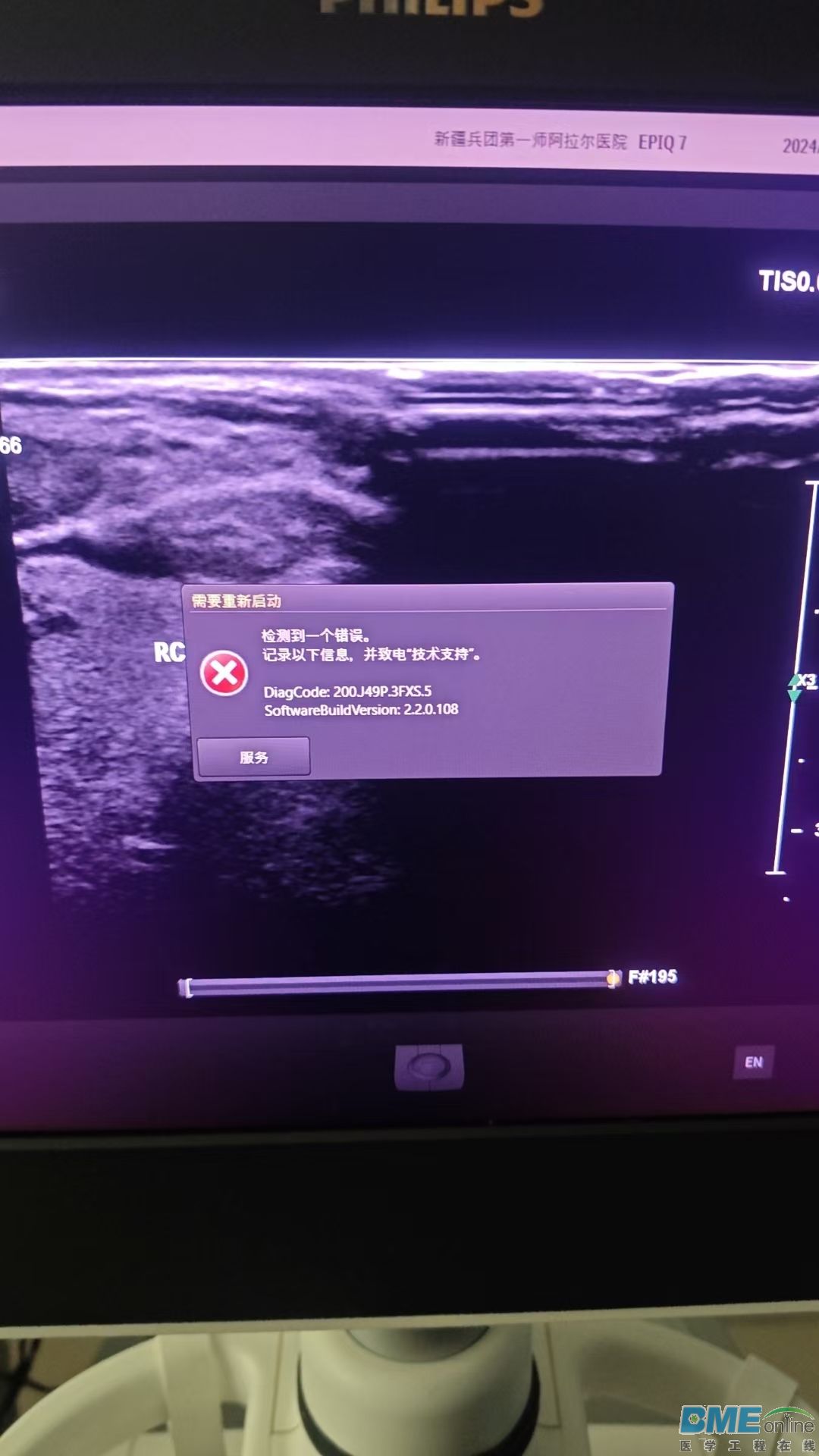

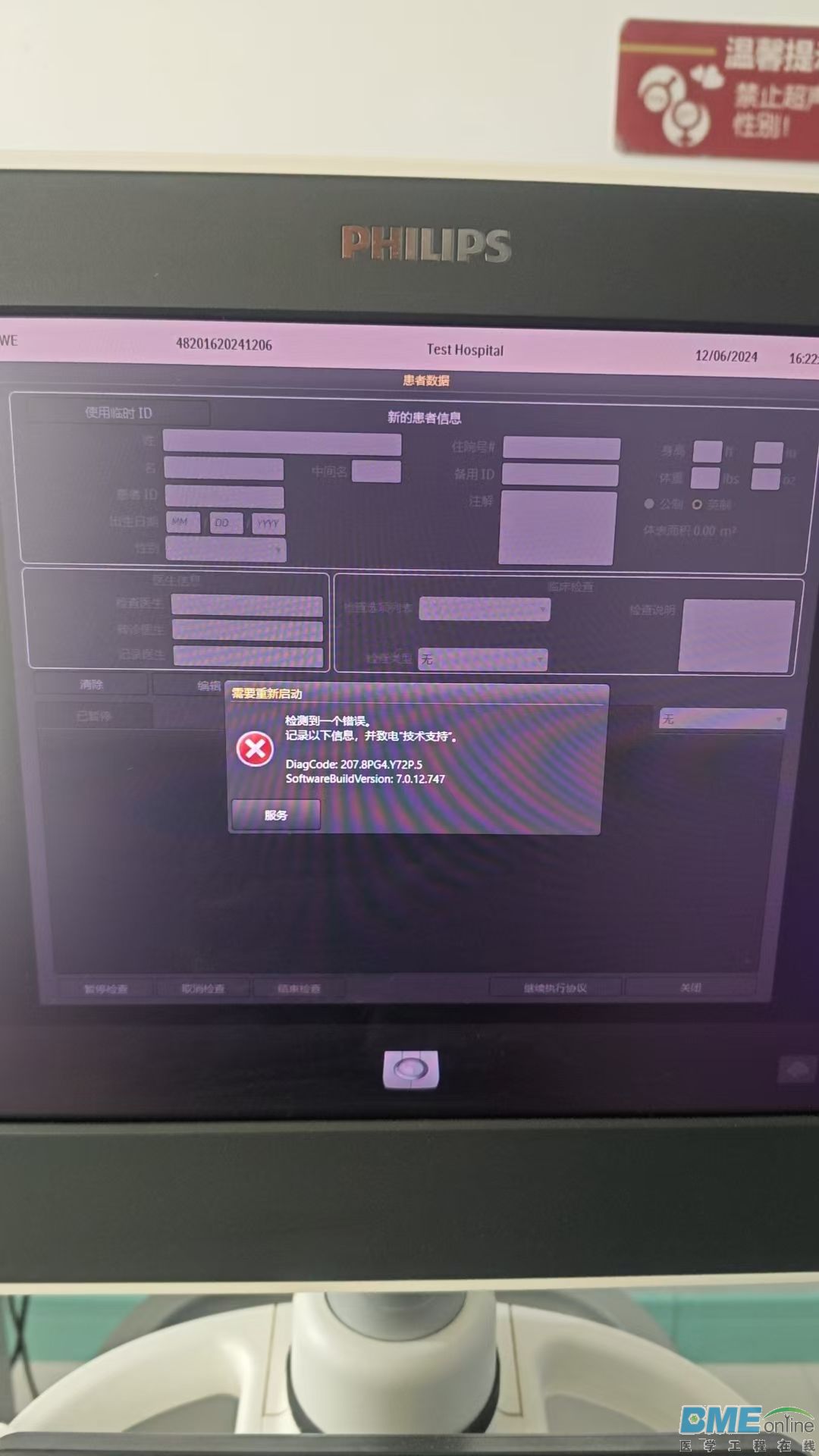

咨询一下各位大神   这两种报错是什么原因？
