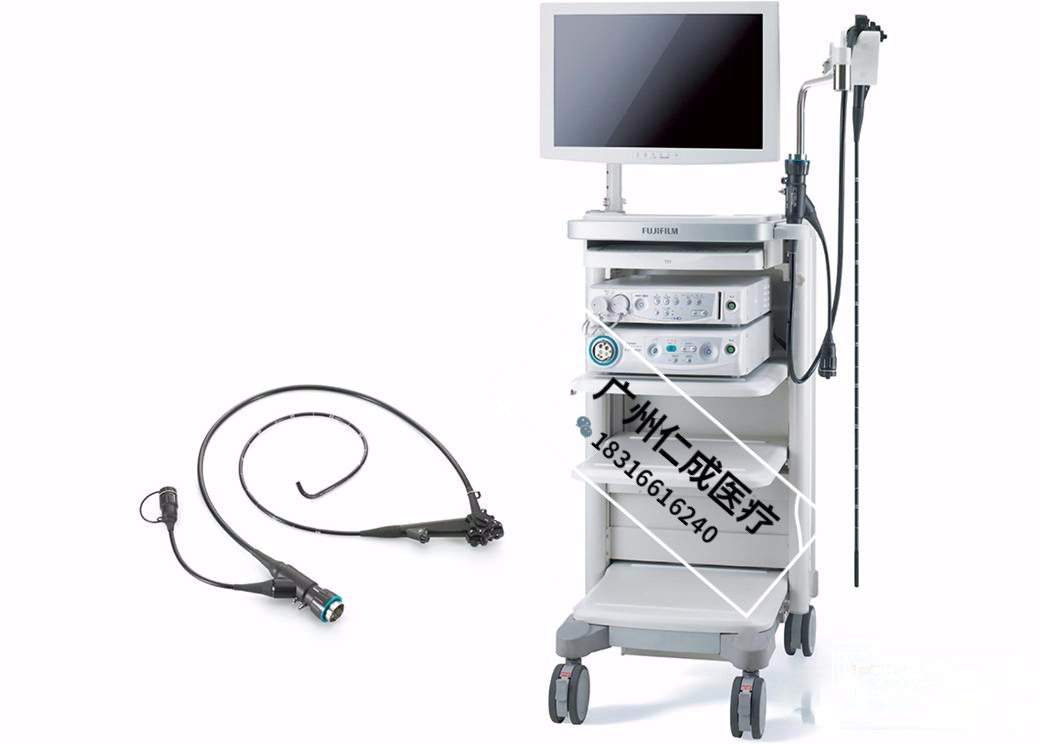

富士能电子胃肠镜冷光源故障维修（仁成医疗）

玉淑

故障现象
一台富士能电子胃肠镜冷光源主机在使用中突然停止工作,电源指示灯不亮。

故障分析
经拆机检查,明显看到开关电源保险管烧炸,证明供电的开关电源内有严重的短路,拆开电源盒,发现内部有很多灰尘,清理干净后检查电路,发现大功率场效应开关管k2372已击穿短路,还有两个5w10大功率保险电阻也已烧断,其他没有发现异常。
检查了主机的其他电路没有发现异常,初步判断故障明显是由于灰尘太多遇潮湿空气引起的开关电源高压放电击穿大功率场效应开关管、烧坏保险电阻和保险管而引起主机停电工作。
故障检修
换新所有检查出的已坏原件,再仔细检查电路,已经没有短路现象了,把电源盒安装回机箱,开机试机,机器没有反应,很明显,开关电源没有起振,所以无输出。
又拆开电源盒检查换上的元件,没有再次被烧坏,怀疑还有元件有问题,由于没有电路图,给检修带来不便。配合场效应开关管工作的还有一块直立的小电路板,上面有集成块和很多贴片元件,判断可能是这块脉冲调制控制板故障,它不工作就会影响电源不起振,整机不工作。后找到一种超级智能开关电源模块,该模块自含起振电路。后面,机器各项功能一直运行正常，到此故障排除。
小结
在维修开关电源时会经常遇到这样的问题,检查各个元件一切正常,但就是无法起振。遇到此类问题,我们可以根据市面上提供的此类模块来替换,既方便快捷也节约了时间,最重要的是维修好这个机器总的花费很低,大大节省了维修费用,是一个很不错的选择。在维修时,我们应该多动脑筋,注意观察新鲜的东西,用最简便的方法来维修,起到事半功倍的效果。
