Philips iU22超声系统图像异常故障维修（仁成医疗）

玉淑

机器类型：彩色超声多普勒诊断仪

机器型号：Philips iU22

1、故障现象：

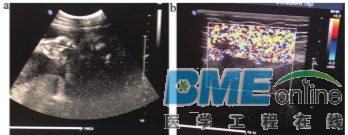

设备使用过程中间歇性图像异常，腹部探头、小器官探头和经阴道探头都存在这个问题，而且图像分辨率及图像质量下降明显。由于设备出现故障的频率较高，所以捕捉到了图像异常的情况，具体的成像表现如下图所示。

2、故障分析与原因：

多把探头同时出现相同故障可能性极低，所以初步排除探头问题。根据显示异常的图像，推测可能是干扰造成的。为排除干扰，将设备推到其他的楼层的房间，重新启动设备故障依旧。接着对设备进行细致的保养，排除设、备内灰尘造成干扰之后，设备故障依旧。此时推断此故障属于成像的问题，包括超声波的发射和接收、图像的后处理。

3、故障处理：

根据故障表现，首先怀疑设备的通道板Channel board和信号处理板DSC。DSC是负责RF信号的处理；孔径处理等等，处理来自前端的双实时信息流凹，包括回波、彩色、CPA成像、运动能量成像、组织多普勒成像、PW多普勒、CW多普勒、2D/M模式、彩色M模式，然后将数据发送到主板。多数超声设备都有对设备进行自检的程序，通过设备自检程序可以基本判断设备前端板卡的工作情况。首先做一下DSC信号处理板的flash测试。在启动应用程序界面按下Ctrl+Alt+R,进入命令窗口,做DSC信号处理板的fash测试之后故障依旧。然后测试通道板，设备共有4个通道板Channel board(CB.包括CB0-CB3),每块通道都包含发射控制和波東形成。主要负责信号的发射与接受；完成AD、D/A 转换；超声波信号的滤波和放大等。通过自检程序进行通道板的channel walk测试。该测试的目的是判断是否通道板故障。在测试过程中，发现CB1故障，不能通过测试。将通道板进行更换，故障解决。

4、维修总结：

在此故障的维修过程中，要熟悉机器的系统结构与系统功能原理，理解什么模块负责什么功能，巧妙的运用排除法和替代法，找出准确的故障点，从而排除故障，保证机器正常使用。
