通过这个案例，让你更了解GE vivid7的维修（

玉淑

机器类型：GE彩色超声多普勒诊断仪

机器型号：GE Vivid 7

故障案例一

1、故障现象

打开电源，按On/Stanfby，超声诊断仪无法正常启动。

（1）故障分析：由于Vivid 7硬件由前端和后端组成，根据Vivid 7开机启动顺序分析其2、故障分析

①判断机器是前端部分还是后端部分的故障原由而导致无法正常启动；

②对机器后端进行单独测试，检查其能否正常启动。机器后端主要由微星双核主板、ATX电源、AGP显卡、硬盘、ECG卡、ETHERNET卡、PCVIC板以及PC2IP2B板等组成。

3、故障排除

①将机器后端部件从主机上搬下，拆开后端机箱，输入220V交流电源给后端；

②找到主板的PW-ON跳线，短路6/8脚（如图1所示）

③当发现后端部分仍然不能正常启动则需继续确认是主板问题还是ATX电源问题；

④找到主板上的电源板接线座，用一节短线连接短路13/14（黑色和绿色）接头，此时后端电源开关畅通；

⑤将交流220V输入后端，依据ATX电源标识测试各脚电源电压，发现脚1/2/11均无3.3V电压，判断为后端ATX电源存在问题，对3.3V电源部分进行维修，修复电源后上机测试，机器启动正常，故障排除。

故障案例二

1、故障现象

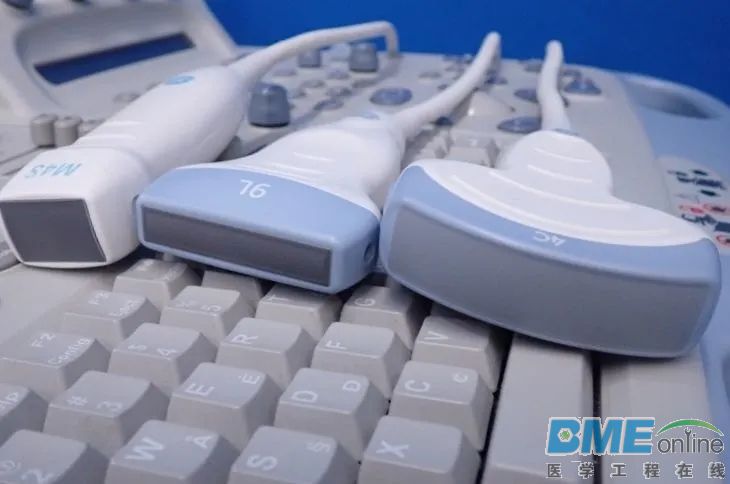

Vivid7 BT04彩色图像质量很差，但使用心脏探头（M4S）上的彩色图像显示正常，高频腹部探头的彩色故障。

2、故障分析

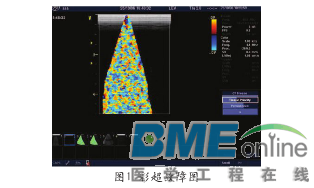

彩色图像故障如图所示，主要集中在机器的发射和高压部分，与软件的关系不大

3、故障排除

①更换探头插口后故障依旧；

②调节图像的频率参数后故障依旧；

③调节增益到最低，发现现象有改变；

④进入系统测试，F2进入service下的system test，前段所有测试均通过，但发射板（TX）不能测试；

⑤因心脏探头图像正常，依据图像形成原因判断，心脏探头是利用相控阵相控发射，可能是发射通道出现问题；⑥该机型带有两块TX发射板，交换TX发射板后故障立即消失，但其他功能有些损失，更换1块TX发射板后故障排除。
