[维修案例解析] Philips M3001A一体主板引起血压故障

[复制链接]
已绑定手机
发表于 2021-6-4 12:44:45 来自手机 | 显示全部楼层 |阅读模式

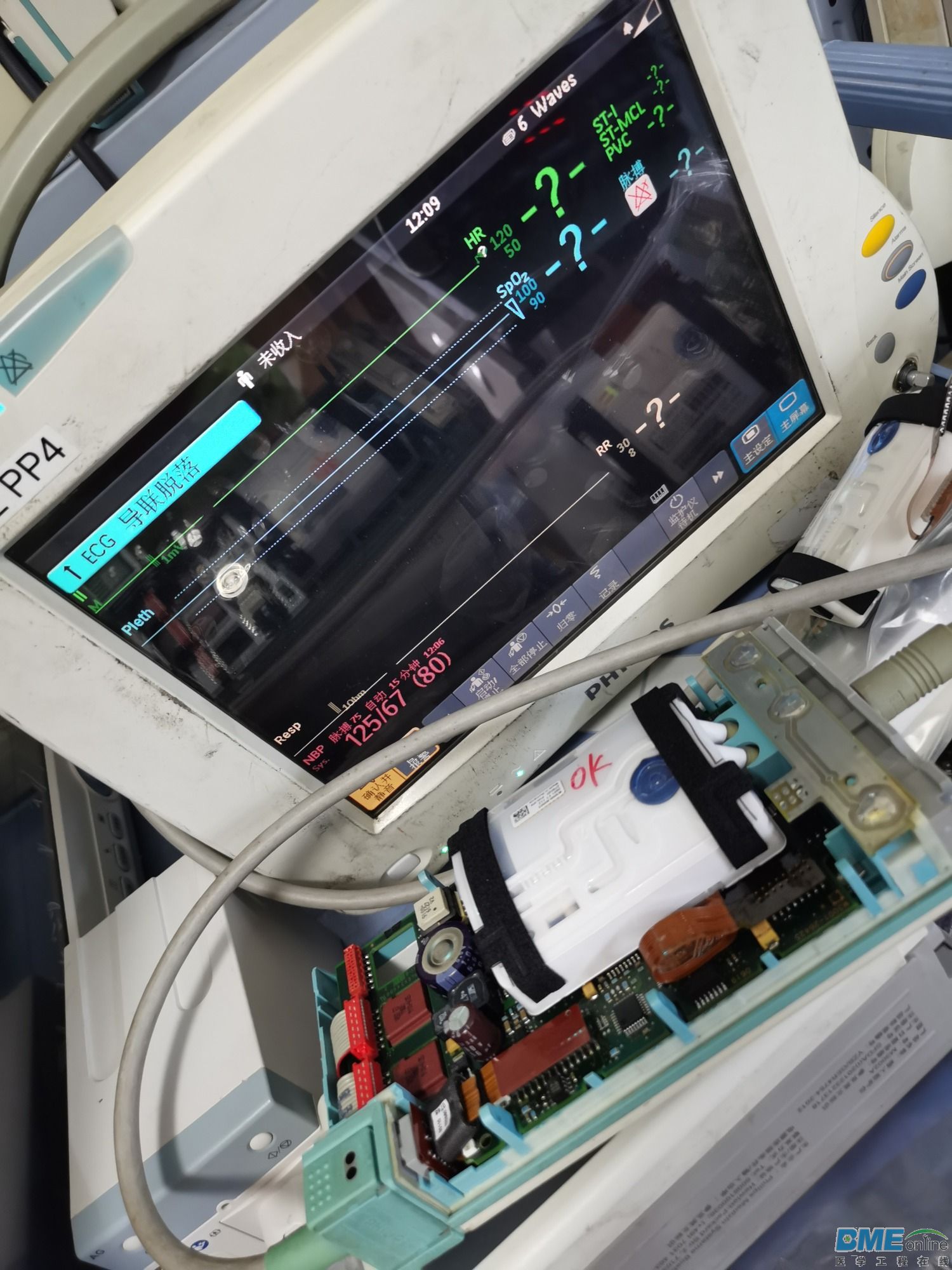

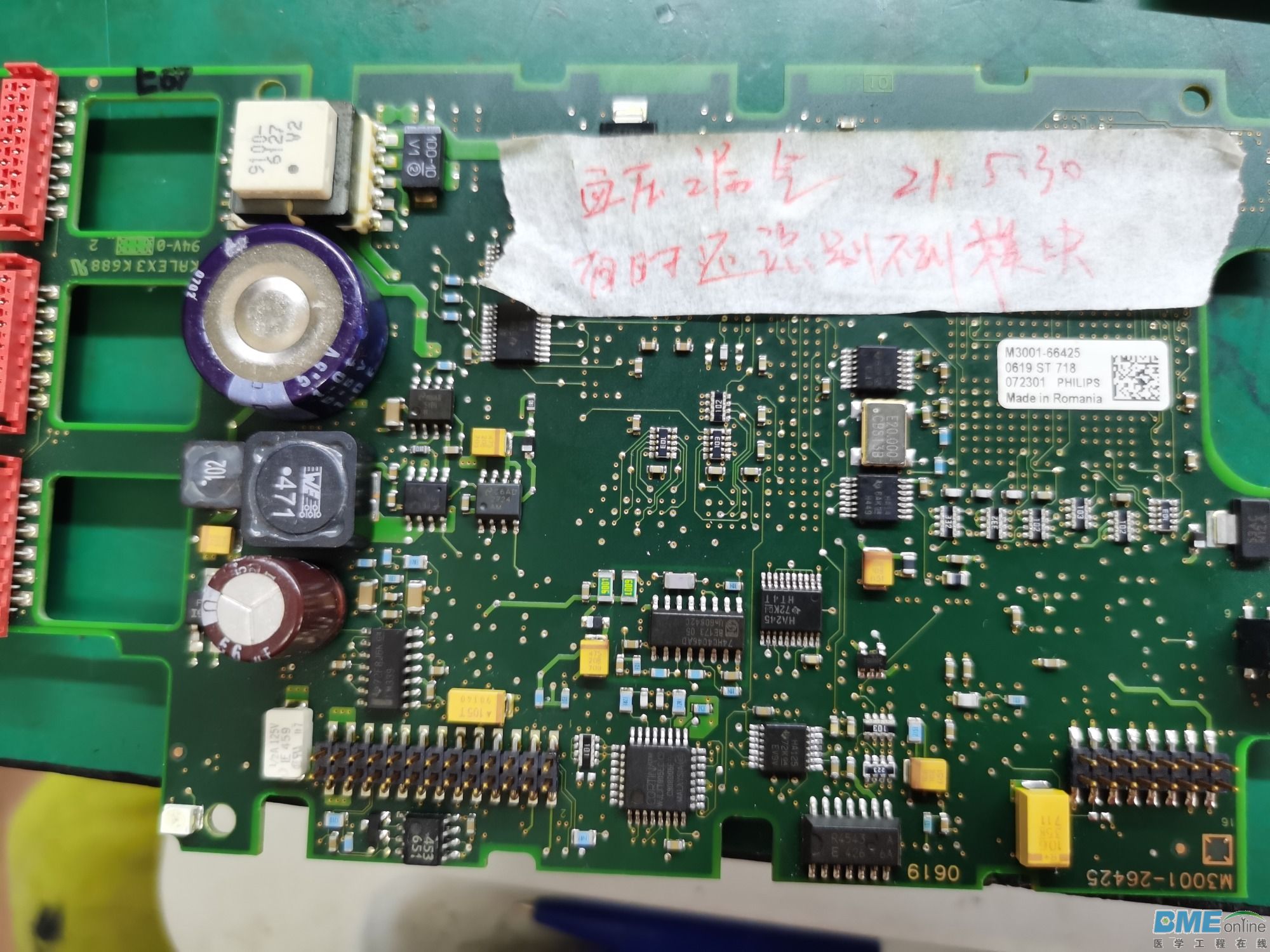

故障现象:提示血压设备故障,血压模块不被识别!偶尔能识别,血压测量气压到55就上不去了!经检测,其中一个气阀没有压差(没工作)!交换测试确定是模块主板引起!
维修过程:
之前也碰过主板引起血压故障,一般是AD模数芯片故障引起的,换了后无变化!
气阀是由PHN210芯片控制,更换后无变化!
PHN210芯片是通过AD245芯片控制工作,更换后无变化!AD245直连到CPU L2110芯片!
期间换了所有血压附件的芯片,无变化!

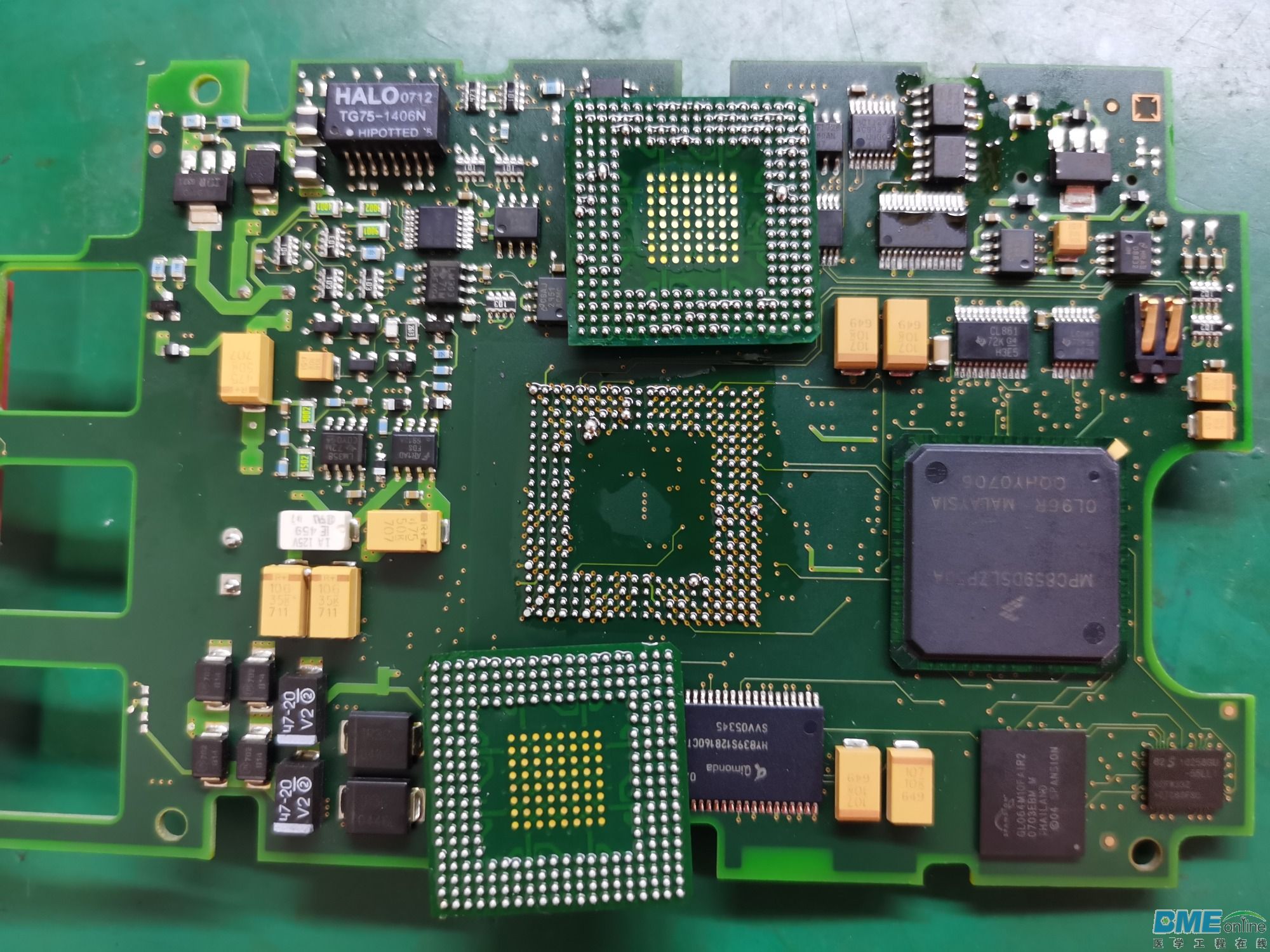

最后只能选择更换CPU L2110,换后血压可以识别,血压测量正常!
故障解除!!!
发表于 2021-6-17 09:06:34 | 显示全部楼层
真猛啊。。。要我我就直接换板子了
发表于 2021-6-18 22:34:59 来自手机 | 显示全部楼层
厉害啊,手上有一个不识别模块的,是不是也要换一下试试
已绑定手机
发表于 2022-5-6 21:01:05 | 显示全部楼层
cjk1234 发表于 2021-6-18 22:34
厉害啊,手上有一个不识别模块的,是不是也要换一下试试

可以试试
