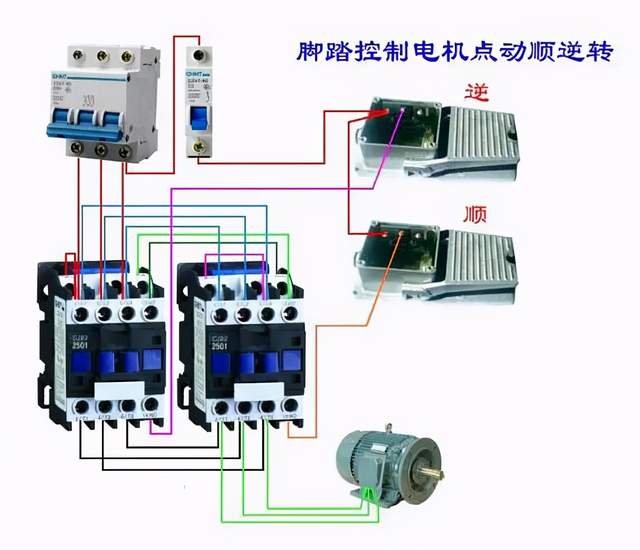

脚踏开关的工作原理，接电机接线图

medibt

脚踏开关属于一种开关类型，主要通过脚踩来操作电路是否开关，也可以控制电流的大小吗，我们大多数人都没有接触过脚踏开关。因为脚踏开关主要饮用在医疗器械、冲压设备中。

脚踏开关的原理

脚踏开关是一种通过脚踩或踏来控制电路通断的开关，使用在双手不能触及的控制电路中以代替双手达到操作的目的。简单的脚踏开关其实就是内置一个行程开关，当脚踏给予信号的时候，开关执行。但是在焊接领域脚踏开关的功能还担当控制输出电流大小的作用。

这种类型的脚踏开关还可以分为两类：一、机械式脚踏开关；二、感应式脚踏开关。机械式脚踏开关是传统的齿轮齿条传动，感应式是通过电磁感应等原理。脚踏开关HRF-M系列，HRF-H系列 从结构功能上区分具有H型（15A/250V开闭容量）和M型（10A/250V开闭容量），从材质上区分具有阻燃工程塑料、钢板、铝合金。

脚踏开关内部有一个微动开关，微动开关有常开和常闭2 组触点，当脚踏板压下触压微动开关，其常开触点闭合、常闭触点断开，一般应用是在常开触点接线，以脚踏开关使用。

脚踏开关特点 1、表面喷塑被覆，耐冲击、耐磨损、耐高温（180度）性能优良。 2、电缆引出部位设有电缆索头，因此防水、防油、防冲击效果突出。 3、电缆引出长度标准配置为2米，M型为0.5平方；H型0.75平方。 4、内置微动开关获得UL、VDE、TUV、CE、CCC认证。 5、内置微动开关触点镀24K金处理。 6、“H”型实现IP65防护等级。 7、全部型号通过CE认证，获得中国产品安全CCC认证。

脚踏开关注意事项 1、根据负载的性质和电流值的不同，请注意产品的额定负载。 2、搬运以及移动时请注意内部配线的短路、断路等现象发生。 3、使用在有大量水、油、粉尘等场所时请注意产品的防护等级。 4、重压和冲击是造成产品损坏的直接原因，使用时请务必小心。
