[设备故障求助] 谁修过中旗PM-7000

11
回复 3306
查看   [复制链接]
708b
708b 显示全部楼层 发表于 2020-8-16 22:24:12 |阅读模式

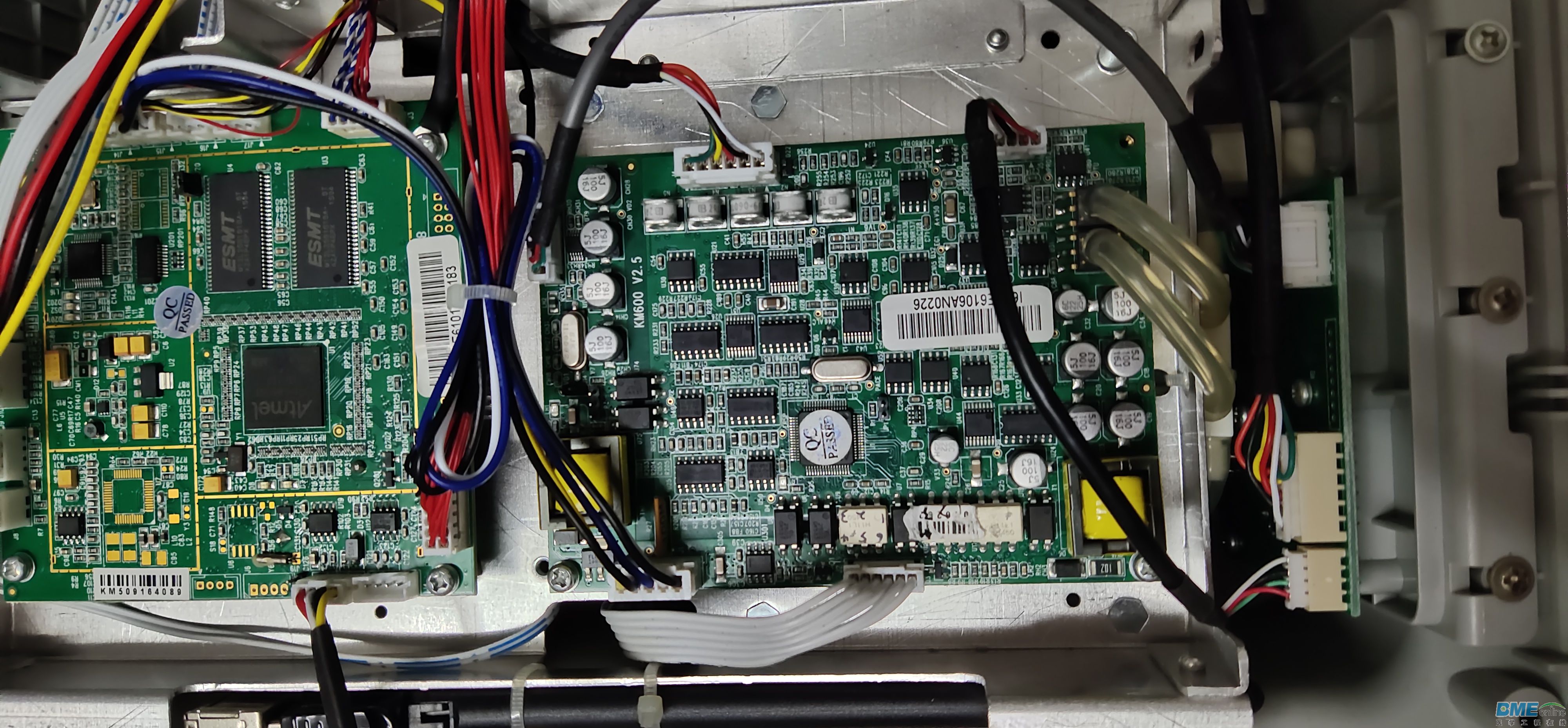

武汉中旗 PM-7000监护仪，按量血压，泵不工作 ，泵没坏。高手看一下，给个提示
回复

使用道具 举报

708b
708b 显示全部楼层 发表于 2020-8-16 22:41:01
我的维修思路 ，先是怀疑泵有问题，测量了一下没事，就想会不会是光耦，后来发现不对，通过示波器观察，按下测完血压按钮， 信号通过光耦 传入功能板 ，传入HC245的1脚  发现HC245 的1脚和20脚是通的  没敢换，人为给气压传感器加压，屏幕没有显示  ，蒙了。大家帮忙分析一下，那里出问题了
回复 支持 反对

使用道具 举报

fengd
fengd 显示全部楼层 发表于 2020-8-17 12:24:45
示波器都用上了 ，太厉害了
回复 支持 反对

使用道具 举报

shineaa9
已绑定手机
shineaa9 显示全部楼层 发表于 2020-8-17 13:10:27
HC245 20脚是供电， 1脚是控制端，19也是控制，看下真值表是A TO B,还是B to A
回复 支持 反对

使用道具 举报

shineaa9
已绑定手机
shineaa9 显示全部楼层 发表于 2020-8-17 13:11:16
两个压力传感器相互交换下
回复 支持 反对

使用道具 举报

sjxone
sjxone 显示全部楼层 发表于 2020-8-17 14:07:15
气泵不工作，快慢电磁阀工作吗？如果都不工作，用万用表200MV档测量两个压力传感器4脚和6脚之间的电压，没充气的情况下电压应该在2MV以内！
回复 支持 反对

使用道具 举报

708b
708b 显示全部楼层 发表于 2020-8-18 23:21:45

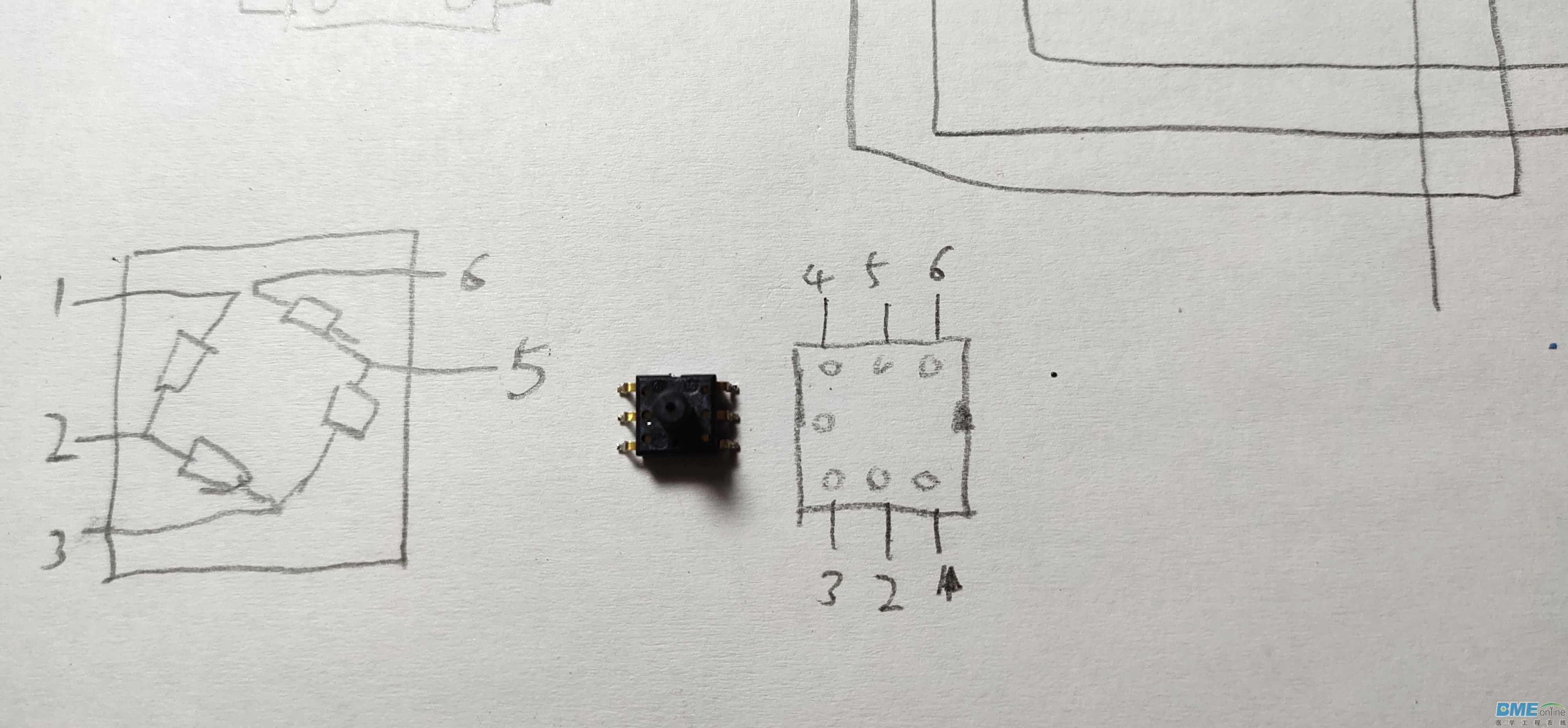

今天，我拆下了气压传感器，1脚6脚之间电阻大约20K，根据它的等效电路 测量1脚2脚   2脚3脚    3脚5脚  均无阻值  只有1脚6脚是20K  判断 气压传感器已经损坏
回复 支持 反对

使用道具 举报

708b
708b 显示全部楼层 发表于 2020-8-18 23:40:26
不知道我的判断是否正确
回复 支持 反对

使用道具 举报

708b
708b 显示全部楼层 发表于 2020-8-23 09:57:31
中旗PM-7000 修好了，维修经过，我的维修思路 ，先是怀疑泵有问题，测量了一下没事，就想会不会是光耦，后来发现不对，通过示波器观察，按下测完血压按钮， 信号通过光耦 传入功能板 ，传入HC245的1脚  发现HC245 的1脚和20脚是通的  没敢换，人为给气压传感器加压，屏幕没有显示  ，蒙了。经大家提醒，拆下压力传感器，测量，发现损坏，更换后，恢复正常，我一直认为是信号的问题，完全没注意压力传感器有问题。
回复 支持 反对

使用道具 举报

1283028160 显示全部楼层 发表于 2020-8-23 10:29:32
来个联系方式
