关于心电导联AHA和IEC的颜色问题

wclzcy · *wclzcy* 显示全部楼层 *发表于 2019-10-13 22:48:45* |阅读模式

本帖最后由 wclzcy 于 2019-10-13 23:31 编辑

这次维修遇到奇怪的问题，康泰CMS9000的机器心电导联机器上的插孔有问题，于是想换一个。结果拆开后看到是欧标IEC的接法。于是买了一根，却是美标AHA接法。我查了很多资料，按照颜色来改线，结果完全不对啊。最后只好设置为3导来对线，但最后还是有点不对头。哪位熟悉点的朋友，帮忙看看到底该怎么改线呢？
另外我想问问，国内的心电导联线，主要是哪种接法？欧标IEC还是美标AHA呢？谢谢了。另外哪位朋友有这个线卖，能否留下联系方式。

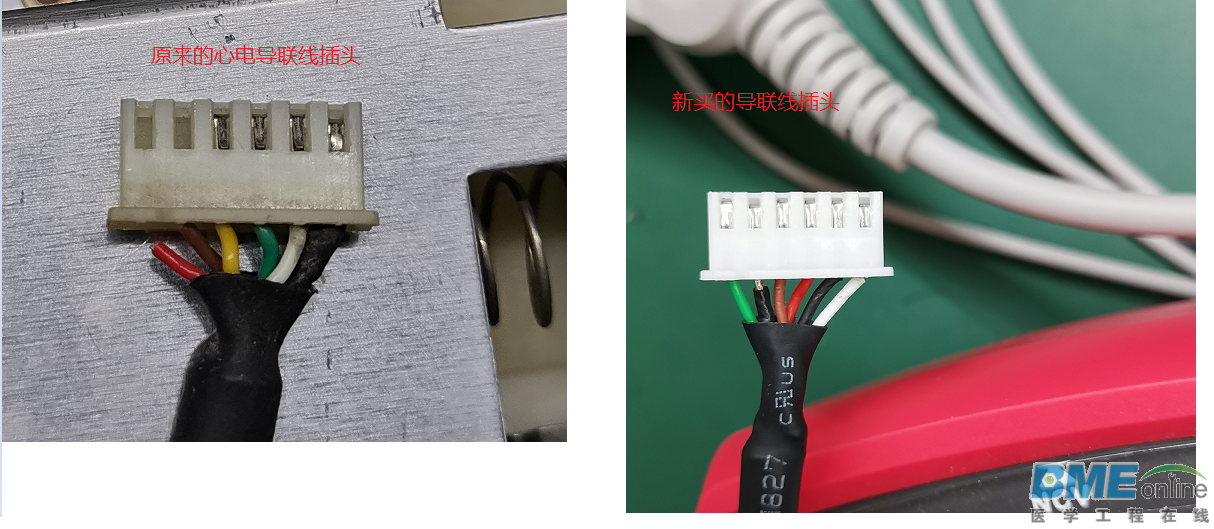

原来机器上的接头和新买的接头颜色

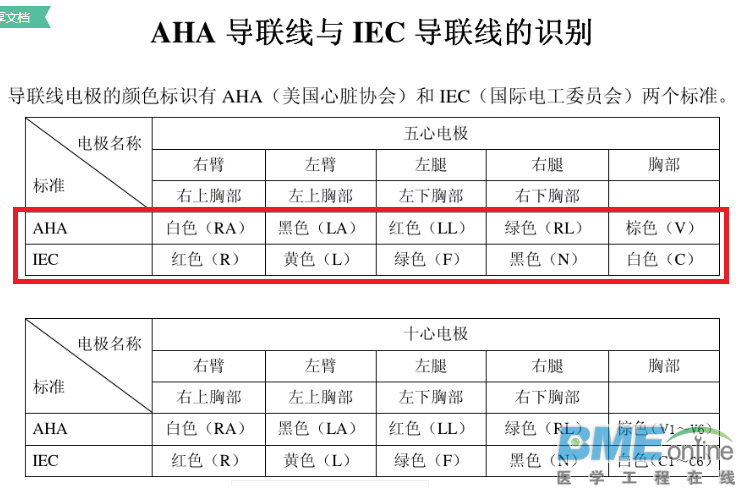

另外AHA和IEC的颜色对照表

fengd · *fengd* 显示全部楼层 *发表于 2019-10-14 08:49:28*

楼主研究太高深了我们直接买原厂的就行

wclzcy · *wclzcy* 显示全部楼层 *发表于 2019-10-14 10:20:08*

fengd 发表于 2019-10-14 08:49
楼主研究太高深了我们直接买原厂的就行

谢谢版主，非常感谢。我问一下康泰公司，就是不知道他们卖不卖啊？

meili · *meili* 显示全部楼层 *发表于 2019-10-14 16:48:16*

管什么颜色，用万用表打一下不就行了？

ZBATJ · *ZBATJ* 显示全部楼层 *发表于 2019-10-14 17:31:35*

国内主要是美标AHA。我司可提供，请联系185 6675 7195（微信同号）万先生，谢谢！

医修哥余 · *医修哥余* 来自手机显示全部楼层 *发表于 2019-10-15 22:07:15*

都看成白色，测量并记录原接口顺序，买的接口可以跳线成原接口一样的线序即可，不用纠结！很快即可搞好！

wclzcy · *wclzcy* 显示全部楼层 *发表于 2019-10-16 15:29:39*

本帖最后由 wclzcy 于 2019-10-16 15:30 编辑

meili 发表于 2019-10-14 16:48
管什么颜色，用万用表打一下不就行了？

现在不是对线的问题。对线颜色没有问题的。
因为根据原来的颜色，对照AHA和IEC顺序跳线交换，则有问题。不是测不到心电，就是没有呼吸信号。

后来我设置为3导联，先确定了RA,LA和FF。剩下就是RL和V。这样确定后应该问题不大了。
