如何安装立式手术无影灯

兆丰光电

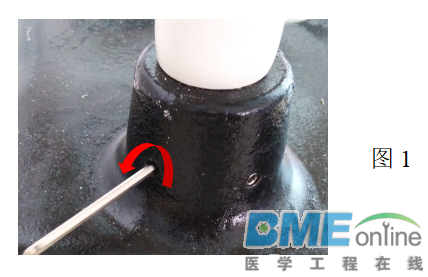

1、拆箱拿出底座，如图1将底座上用于锁直杆的螺丝拧松。

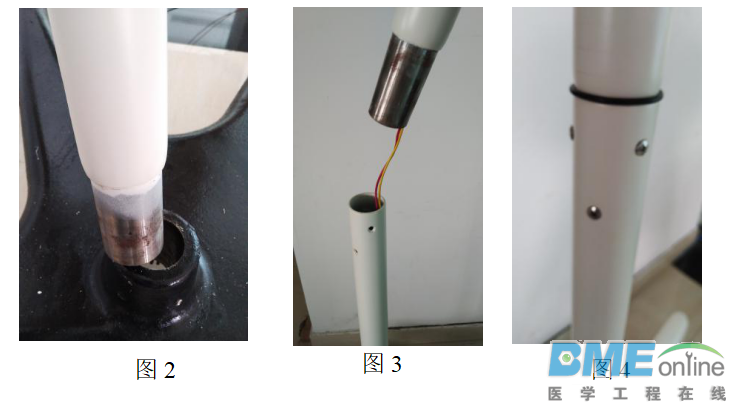

2、取出直杆，如图2将输直杆小的那头插入底座，再将装饰罩从直杆顶上套在底座上。

3、取出弯头杆，如图3、图4将杆内连接线（远离弯头这端）穿入第2步装配好的直杆内，要贯穿直杆，再将弯头杆直的这端插入直杆，对好螺丝孔，锁紧螺丝。

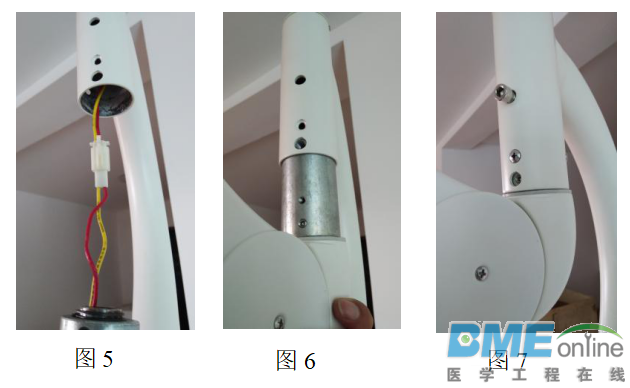

4、取出平衡臂，如图5将平衡臂内连接线的母座，与弯头杆内连接线公头连接，如图6将平衡臂转轴插入弯头杆内，对准螺丝孔，如图7攻入3颗十字螺丝和1颗内六角螺丝。

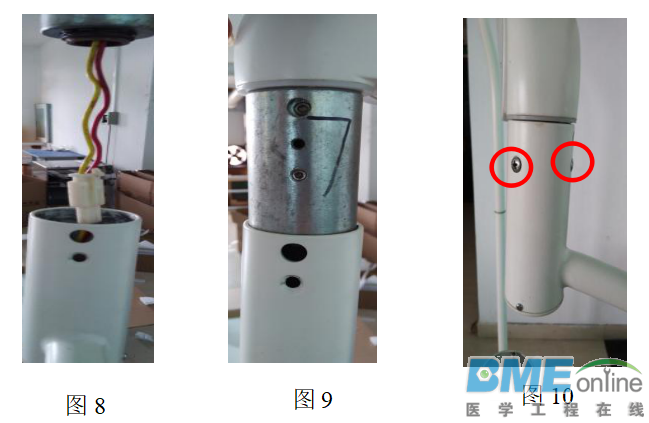

5、取出灯头，如图8将灯头的连接线（母座）与平衡臂连接线（公头）对接好卡紧，如图9将灯头套入平衡臂旋转轴上，并对好螺丝孔，如图10固定3颗螺丝。

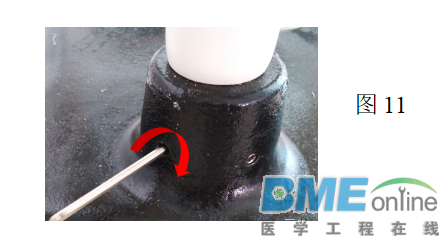

6、将整个灯头摆至前方，调整好角度，如图11锁紧底座2颗内六角螺丝；并将立式弯臂引线与底座引线接头对接。（2颗螺丝必须同时锁紧，以免整个灯头和立杆同时转向，灯座斜倒）

7、平衡调整：如有不平衡现象，请按照说明书中的内容进行调整。
