飞利浦hd5开机报内部故障，正在收集信息诊断，请联系客服代表

ζ___何饭饭

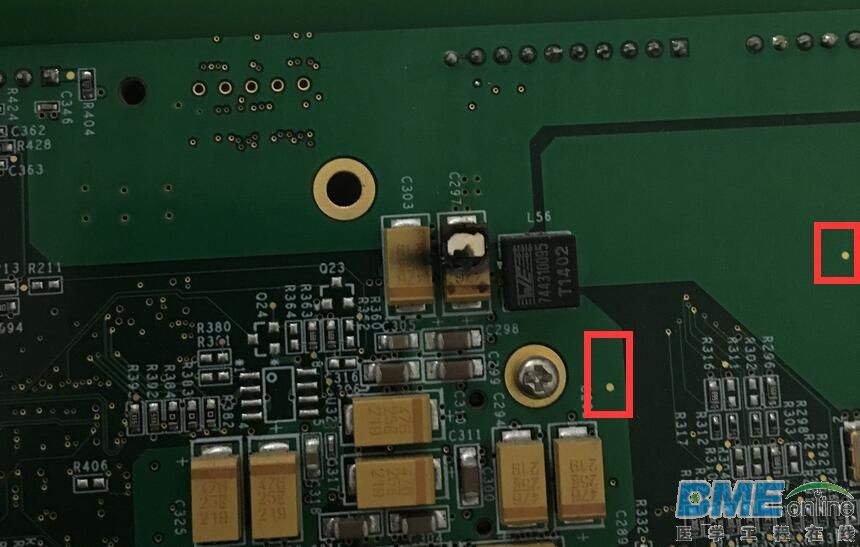

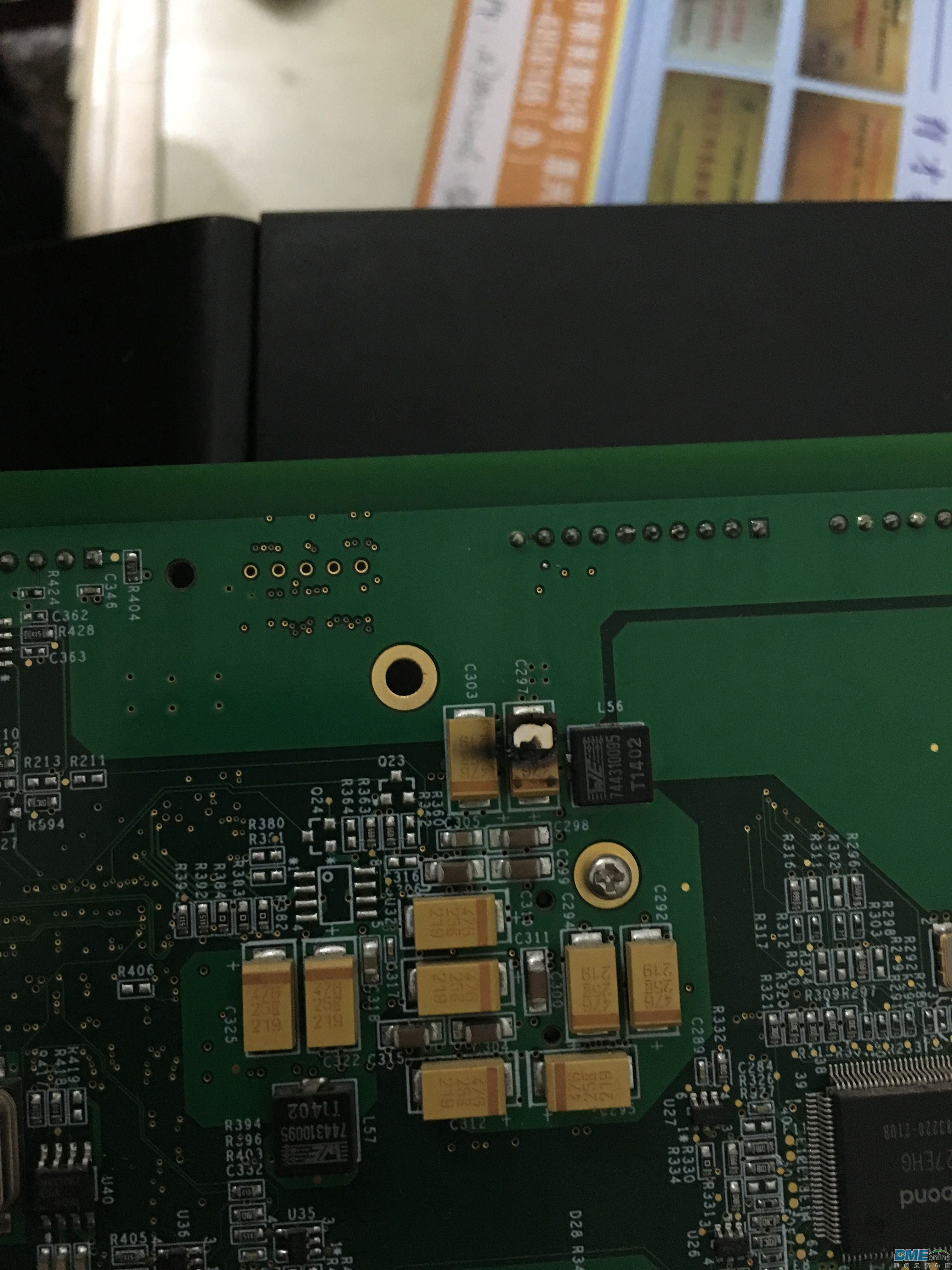

飞利浦hd5开机报内部故障，正在收集信息诊断，请联系客服代表，请大师支招，该从哪里查起。已检查过发现主板12供电有一钽电容烧黑，没有短路，用电解电容更换后故障依旧

18369198775

（重新编辑）
经过多方论证得出结论：钽电容失效爆炸引起周围电子器件损伤。

维修方法：检查发射接收板上的所有反馈环节，问题不在主板 。
——————————————————————————————————————————————

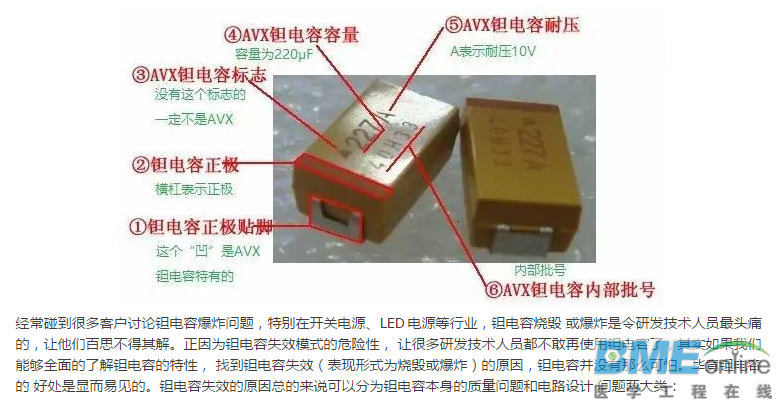

网上可以搜到很多钽电容类似的案例



第一、钽电容失效的模式很恐怖

轻则烧毁冒烟，重则火光四溅。
这里不去赘述“钽电容”的失效模式的原理。

通过这个失效的现象，就知道：如果电容失效，只是短路造成电路无法工作，或者工作不稳定，都是小问题，大不了退货。

但是如果造成了客户场地失火，则是需要赔偿对方的人员及财产损失的。那就麻烦大了。

第二、钽电容的成本高  看看我们的淘宝就可以知道100uF的钽电容与100uF的陶瓷电容的价格差别，大概钽电容的价格是陶瓷电容的10倍。

钽电容：10只8元；陶瓷电容100只5元。
————————————————————————————————————————————————————————

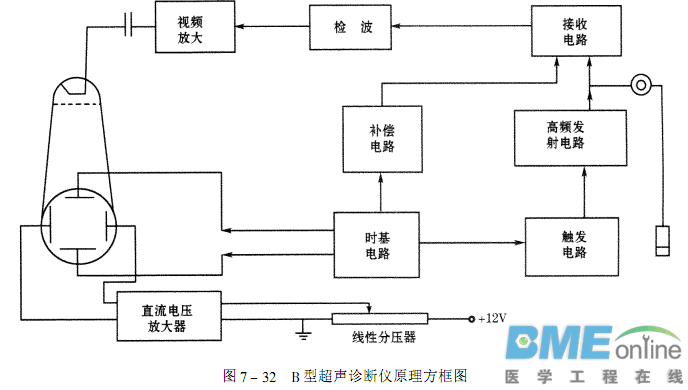

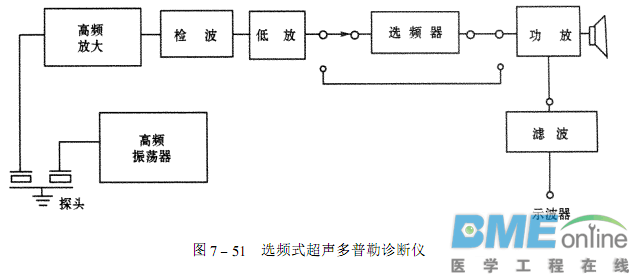

关于超声的原理分享2张原理图


———————————————————————————————————————————————————
附件相关维修手册，分享一下，希望置顶，方便大家下载

CUAG

主板电源电路出现问题了

CUAG

先测量一下各部分的供电电压

ζ___何饭饭

CUAG 发表于 2018-4-3 17:32
先测量一下各部分的供电电压

电源盒输出各路电压正常，请问主板上电压有哪些测试点吗  可否有资料图，麻烦师傅指导一下，谢谢师傅

18369198775

主板CPU部分应该没问题，两个电容只烧毁一个，说明电源没问题，控制或外部驱动部分有问题，彩超的扫描探头手柄驱动电路有问题

18369198775

测试点的话，

5V正常，因为可以正常开机

主直流电压正常，因为可以显示

主要电源没问题，驱动电路板电压异常，硬盘方面不清楚

1.需要测试的是驱动电路板的电压是否正常

除了这块主板，还应该有其他控制电路板吧，

驱动控制板的异常或扫描探头的异常，导致了电源浪涌，根本问题在主板的可能性非常小

以上是个人观点，谨慎参考，望楼主最好附上主板背面，或驱动电路板的电路图

CUAG

随时没修过这种类型产品 但从设计及维修角度看 很可能是系统自检出现问题了。你作为维修人员 必须要非常清楚主控板工作过程、原理才行。

ζ___何饭饭

CUAG 发表于 2018-4-9 13:24
随时没修过这种类型产品 但从设计及维修角度看 很可能是系统自检出现问题了。你作为维修人员 必须要非常清 ...

正在学习，要是主修这一类型，熟悉整机结构原理跟模块是必须的，现在是在没有任何资料的情况下维修，这得需要很大的维修经验，我接触的还不够，见得少，望指教。

ζ___何饭饭

18369198775 发表于 2018-4-8 23:58
测试点的话，

1  会不会是电容烧后电压不稳引起主板检测到从而报错。
2  我更换的电解电容我觉得无法代替钽电容，很有可能就是电容问题
3   从观察整机情况看，电容是可能性最大的地方。其他板块未见明显故障
4   将探头三个接口电路板都断开试机故障依旧，只剩下一块主板跟两块不知道叫什么板，键盘也断开了试机故障还是一样，能将外部能断开的都断开了 故障还是一样
5  我想知道一台彩超的整机组成部分有哪些，分别有哪些模块，希望能指教。

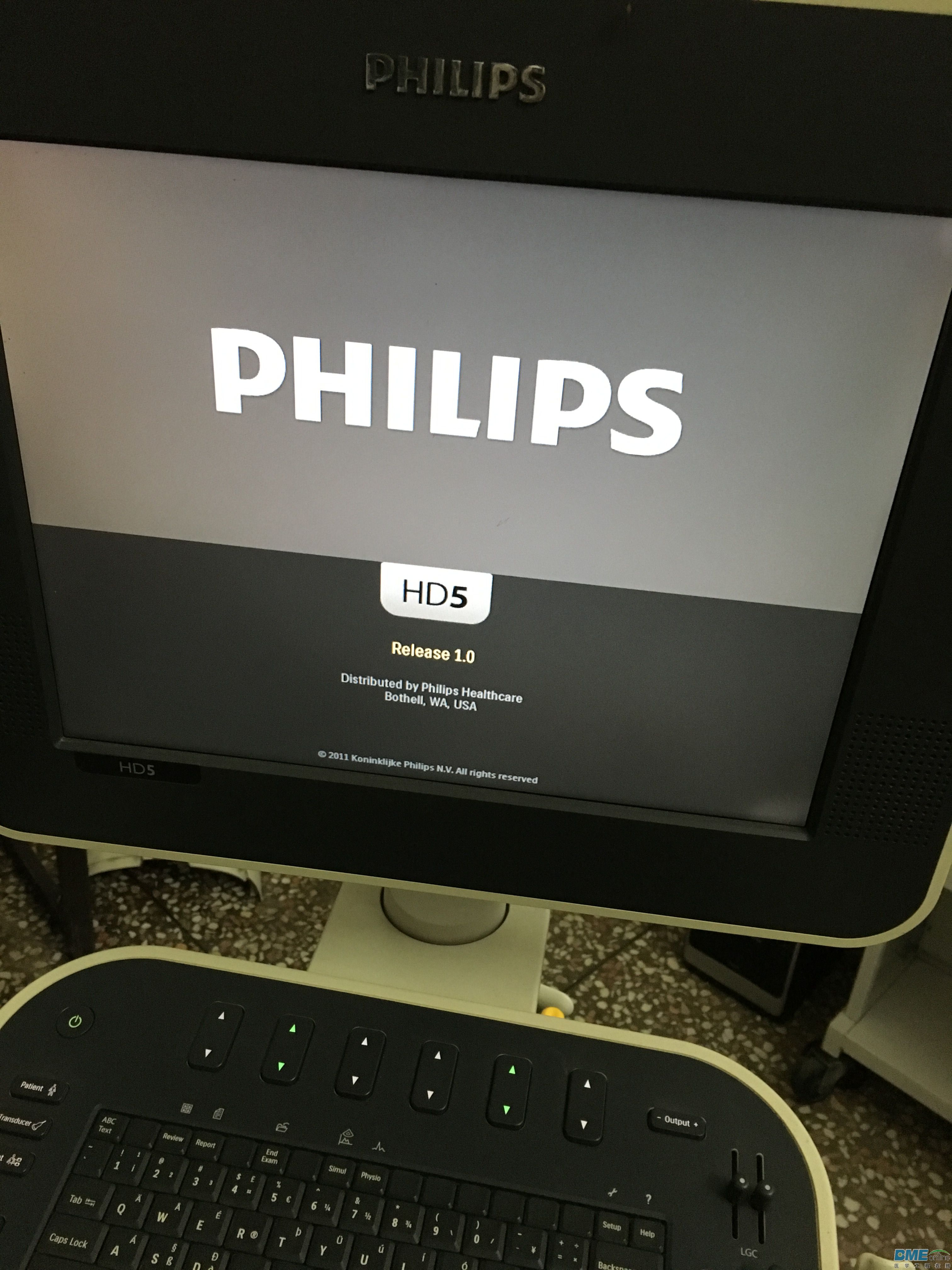

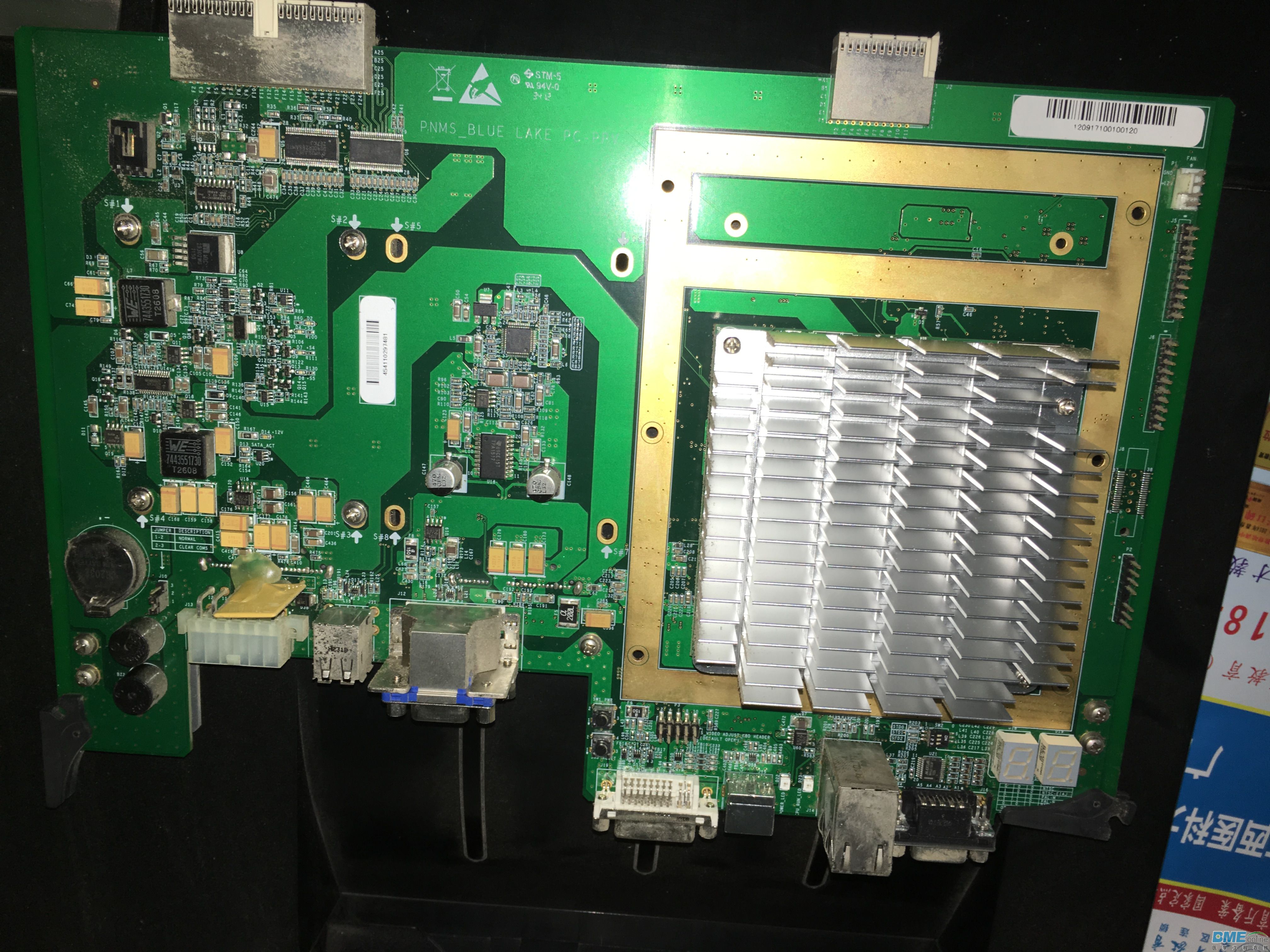

以下是本机图片

CUAG

这样 你把这个板子上芯片上印的字拍清楚发上来 通过芯片 基本上判断你这块板子电路功能
