求GE MAC1600心电图机维修手册

原召 · 发表于 2017-6-12 16:19:03

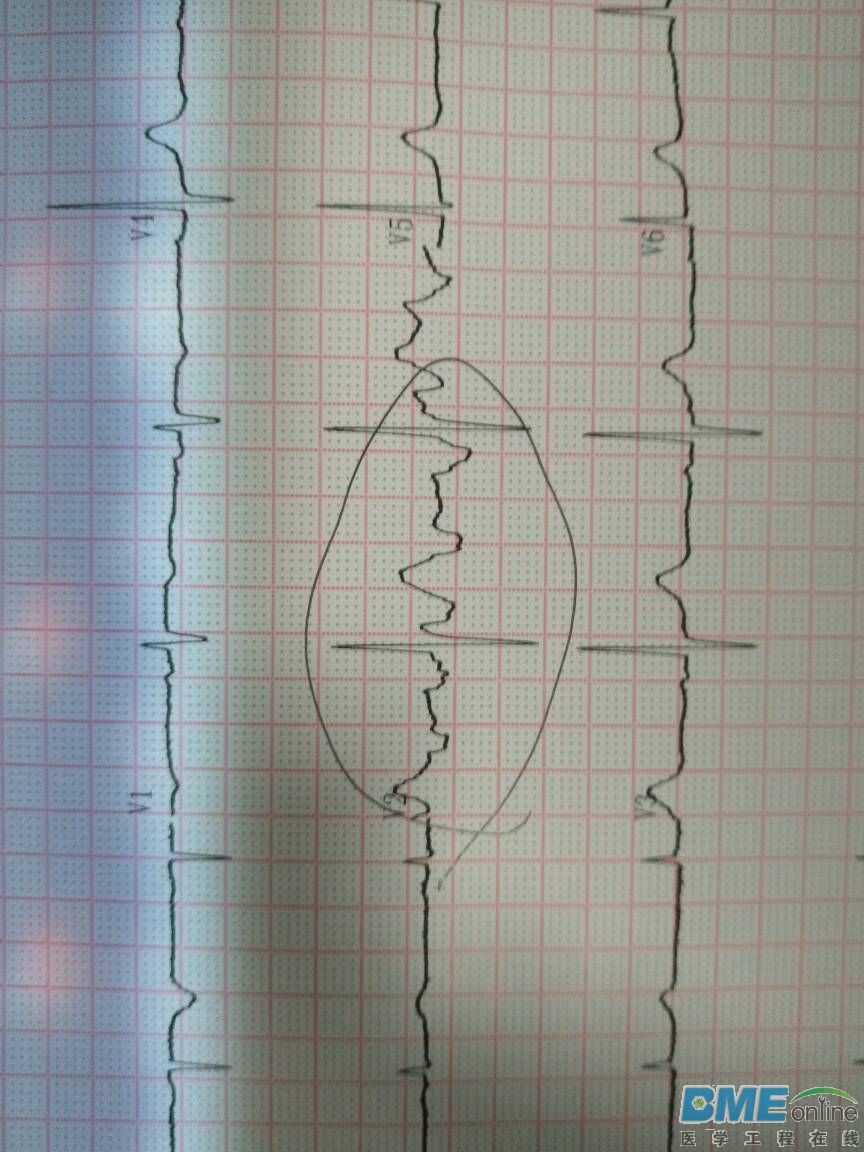

今天遇到MAC1600心电图机V2导联干扰问题，据医生描述问题已经存在两个多月了，在不同病人身上都是出现了这种干扰，如图一。

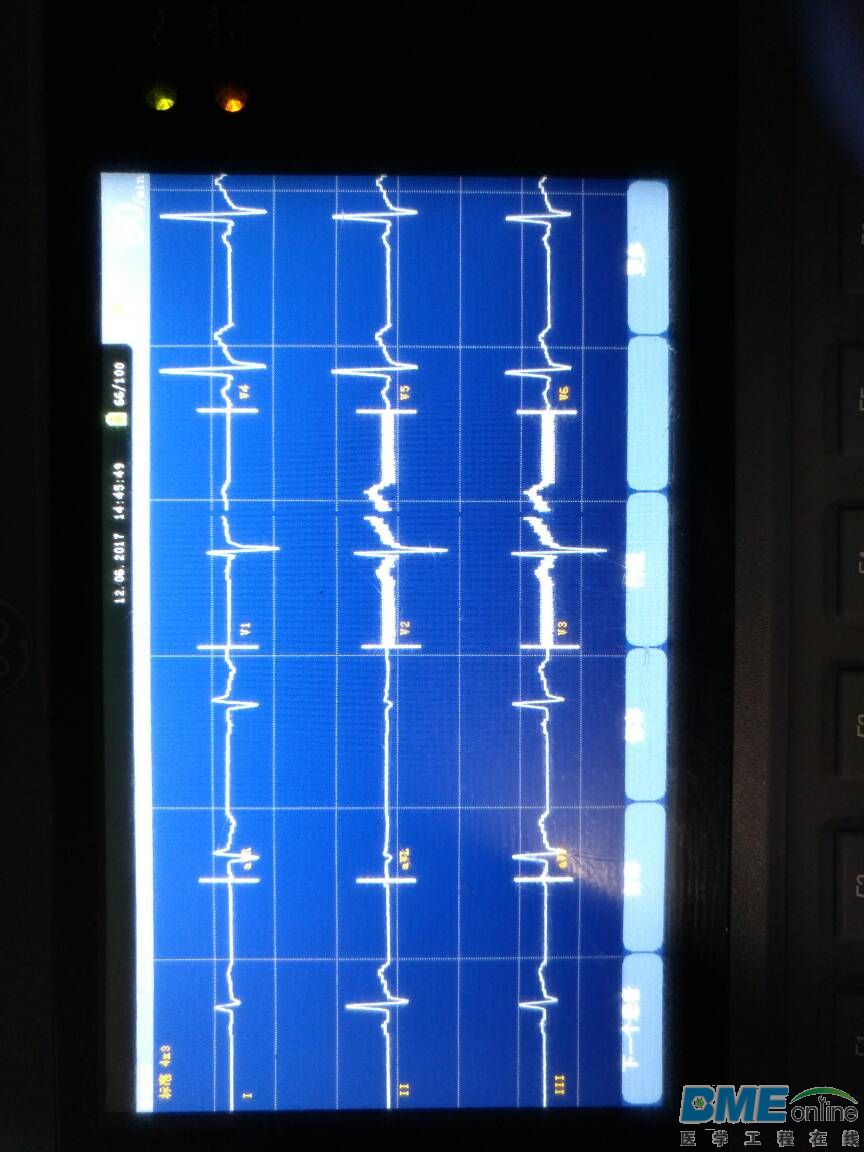

初步测试，未发现导联线有接触不良现象，用心电模拟发生器测试，发现V2和V3导联受干扰比较大，如图二。
希望有前辈指导一下维修处理方向。

王存航 · 发表于 2017-6-12 19:01:43

检查导联线屏蔽层是否开路，借用同种导联线一试，如不能排除，检查机内二导回路旁路电容是否漏电？。

原召 · 发表于 2017-6-12 19:11:04

王存航发表于 2017-6-12 19:01
检查导联线屏蔽层是否开路，借用同种导联线一试，如不能排除，检查机内二导回路旁路电容是否漏电？。

好的，谢谢指点

fengd · 发表于 2017-6-13 11:19:07

换个房间换个地方看看

原召 · 发表于 2017-6-13 16:43:32

fengd 发表于 2017-6-13 11:19
换个房间换个地方看看

心电图机接地端子一直没有接地，医院的地线和零线之间有2000多欧姆的电阻，会带来一定影响吗？不过是最近两个月才出现的干扰

fengd · 发表于 2017-6-13 17:06:05

原召发表于 2017-6-13 16:43
心电图机接地端子一直没有接地，医院的地线和零线之间有2000多欧姆的电阻，会带来一定影响吗？不过是最近 ...

有可能是外部环境造成的干扰所以你拿去远离现在的操作间的其他地方或者科室看看就知道问题所在啦

fengd · 发表于 2017-6-13 17:06:38

同时要对滤波频率设置看看

原召 · 发表于 2017-6-13 17:09:55

fengd 发表于 2017-6-13 17:06
同时要对滤波频率设置看看

好的，换个环境试试，滤波频率方面已经查看，谢谢指导

YEYANGZHAN · 发表于 2017-6-13 19:22:52

导联线的屏蔽层破损，在胸导联插头与软线相接的地方屏蔽层有断裂，我曾经遇到过这种故障。先换一下导联线，如果不行检查一下放大器

qiaozhi119 · 发表于 2017-7-8 20:05:53

基线不好，有干扰，调滤波器设置试试
