浅表探头问题在哪呢

jjhhyy.happy · 发表于 2017-4-13 09:05:59

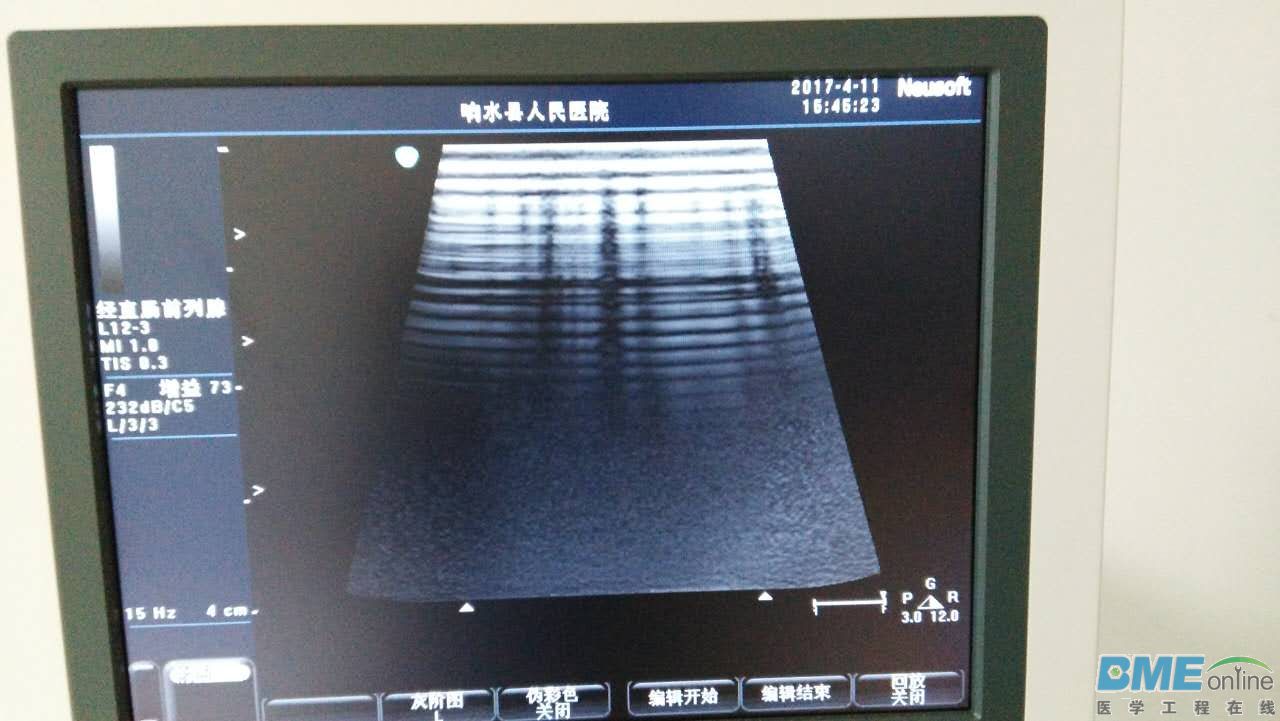

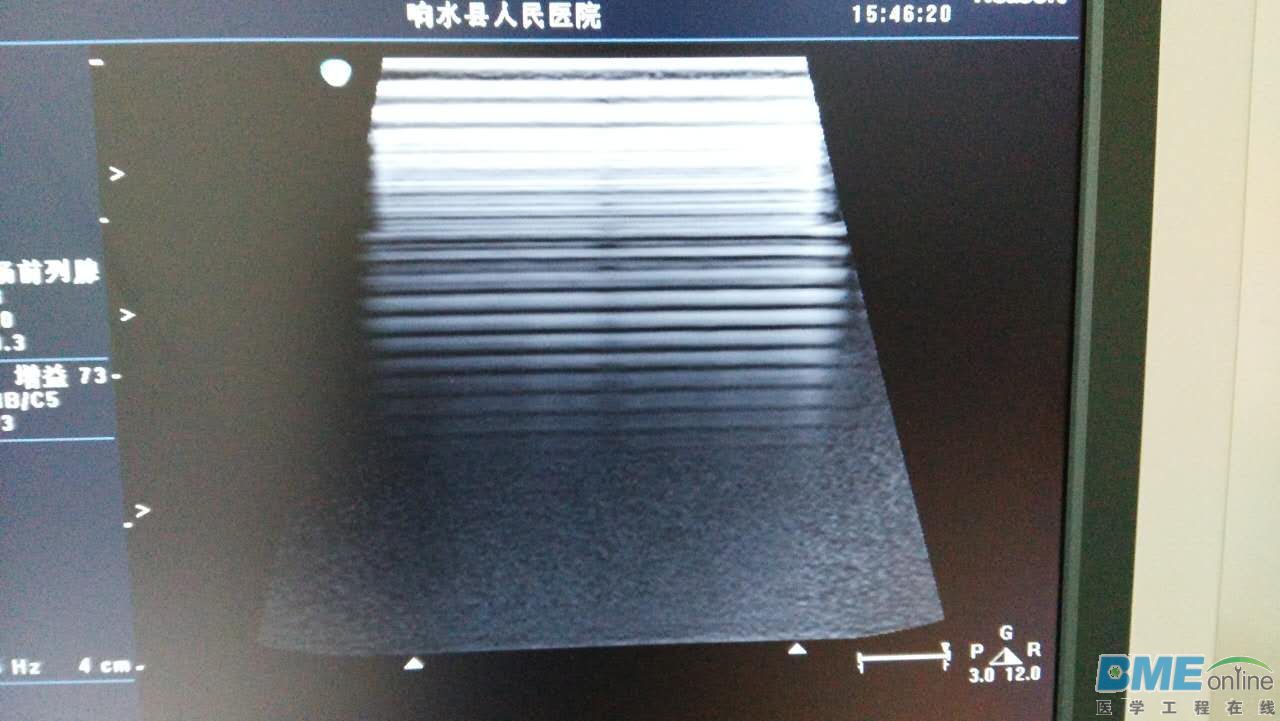

1、两个都是东软flying型号的浅表探头2、一张是新的浅表探头在空气中的图片，一张是旧的浅表探头在空气中的图片，TCG调的比较大。


一方仙境 · 发表于 2017-4-13 13:26:44

晶振有坏的

jjhhyy.happy · 发表于 2017-4-13 14:39:08

一方仙境发表于 2017-4-13 13:26
晶振有坏的

不知道，不过查了一些资料说可能是声透镜和匹配层有缝隙。
问题就是不知道是压电晶体或线还是声透镜存在问题。

半吨 · 发表于 2017-4-14 09:42:17

应该是晶体受损了

jjhhyy.happy · 发表于 2017-4-14 10:44:24

半吨发表于 2017-4-14 09:42
应该是晶体受损了

依据是什么呢

hawawa · 发表于 2017-4-14 15:55:39

打在人体上还有黑道吗？如果有就是晶振坏了或者线缆断了，如果没有就是匹配层里有气泡

jjhhyy.happy · 发表于 2017-4-14 16:51:46

hawawa 发表于 2017-4-14 15:55
打在人体上还有黑道吗？如果有就是晶振坏了或者线缆断了，如果没有就是匹配层里有气泡

线肯定有断的，晃动探头黑影在变化

一方仙境 · 发表于 2017-4-19 10:02:50

jjhhyy.happy 发表于 2017-4-13 14:39
不知道，不过查了一些资料说可能是声透镜和匹配层有缝隙。
问题就是不知道是压电晶体或线还是声透镜存在 ...

探头表面摸耦合剂，用手挤压声透镜看黑影是否消失，如果黑影没变就排除声透镜和匹配层之间有缝隙

[设备故障求助] 浅表探头问题在哪呢
