XG-200型线机X线管灯丝加热故障

fengd

  故障一：立柱管摄影时灯丝不亮，但床下管透视时灯丝亮度正常。
    分析与检修：该机透视和摄影分别用两个X线管来完成。但两管共用同一组灯丝加热电路，通过高压发生
器内高压交换闸交换；床下管透视时灯丝亮度正常，说明稳压电源和小焦点灯丝变压器(XJB1)工作正常。立
柱管摄影时灯丝不亮，说明故障系大、小焦点灯丝加热初级或次级电路接触不良或断路所致。

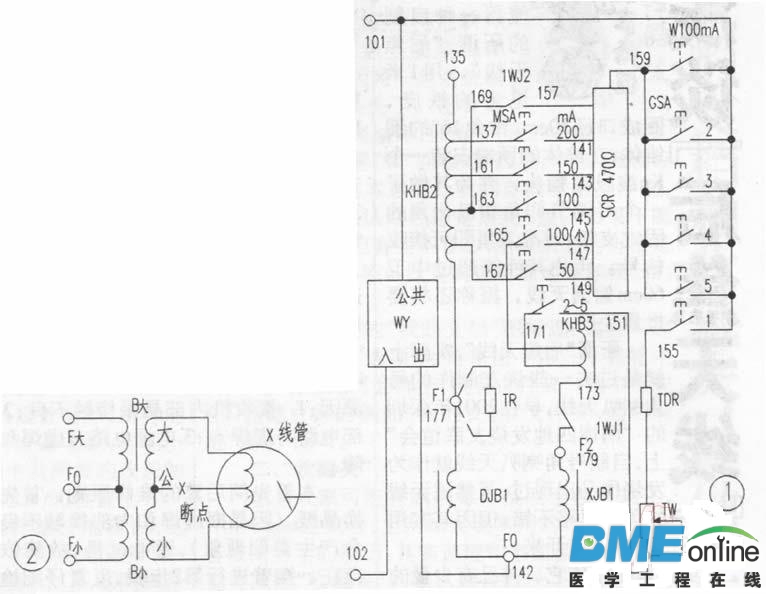

    检修时首先在机器负荷状态下，测量大焦点灯丝变压器(DJB1)和小焦点灯丝变压器(XJB1)两端(即F1与F0和F2与F0两端)交流电压是否在135V—150V之间。若电压为零，说明故障在灯丝加热初级电路。可依次检查毫安调节电阻SCR，159连线，空间电荷抵偿变压器KHB2、KHB3次级是否断路，和技术选择按钮GSA、小焦点100mA挡按钮是否接触不良。若压土大于正常值(接近220V)，说明故障在灯丝加热次级电路。
    对灯丝加热次级电路检查，须先关机，拔下立柱管头端阴极高压电缆后再开机。先按下大焦点任一毫安挡，测量插头上公用插脚与大焦点插脚之间有无电压。有电压说明是插头与插座接触不良或大焦点灯丝断路；无电压则是高压交换闸大焦点触点接触不良或连接线断路；再按下小焦点100mA挡，测量插头上公用插脚与小焦点插脚之间是否有电压。若有，说明插头与插座接触不良或小焦点灯丝断路；若无，则是高压交换闸小焦点触点接触不良或连接线断路。
故障二：小焦点或大焦点摄影时，X线管大、小焦点灯丝同时燃亮，但亮度很暗。
    分析与检修：从故障现象分析，说明灯丝加热初级电路有电压输出，是次级灯丝加热电流同时流过了大、小焦点两个灯丝。此种情况一般是灯丝加热次级大小焦点公共线断路所致，如图2。因为次级公用线断路后，使大小焦点灯丝加热的两个变压器中，任何一组初级有电压，其次级电压将加到两个灯丝上，使大小焦点灯丝同时燃亮。同时，两灯丝串联后阻值增大，加热电流不足，所以亮度很暗。
    检修时，先将X线管阴极高压电缆拔下，检查公共线是否断路。若断路，接好焊牢即可；若未发现断路，
则是高压交换闸公共触点接触不良或连线脱焊，应将高压发生器顶盖打开。若检查触点连线正常的话，可用小刀
将公共触点表面的锈蚀物刮除，再调整触点弹片的初始位，使其接触良好。

王存航

图文并茂、谢谢分享。

afs19860220

SMEW的机器？

fengd

对的 上海医疗器械厂的

xsq

“X线管阴极高压电缆拔下，检查电缆公共线是否断路，若断路，”应急我是用阳极高压电缆（确保该电缆完好的情况）更换为阴极电缆。
