科曼C60监护仪电源板维修

kell_no12

    截至2015年底，本院各类监护仪设备已达240余台，分别有迈瑞、理邦、科曼、金科威等品牌。每天都会有临床科室往设备科送修监护仪，故障现象错综复杂，小到导联线维修，大到更换主板，多数故障现象为无法开机，造成此类现象绝大部分原因是由于电源板损坏。
    科曼C60是一款主要为新生儿设计的监护仪，以其性能稳定，价格实在而占有国内部分市场。
    本文介绍的科曼C60监护仪故障现象有点诡异，插上市电不按开机键自动开机，按关机键无法关机，而且能持续工作数小时，然后就自动关机，之后就开不起来了，只有拔下电源线重新插入才能开机（也是自动的，已经排除了按键故障）。

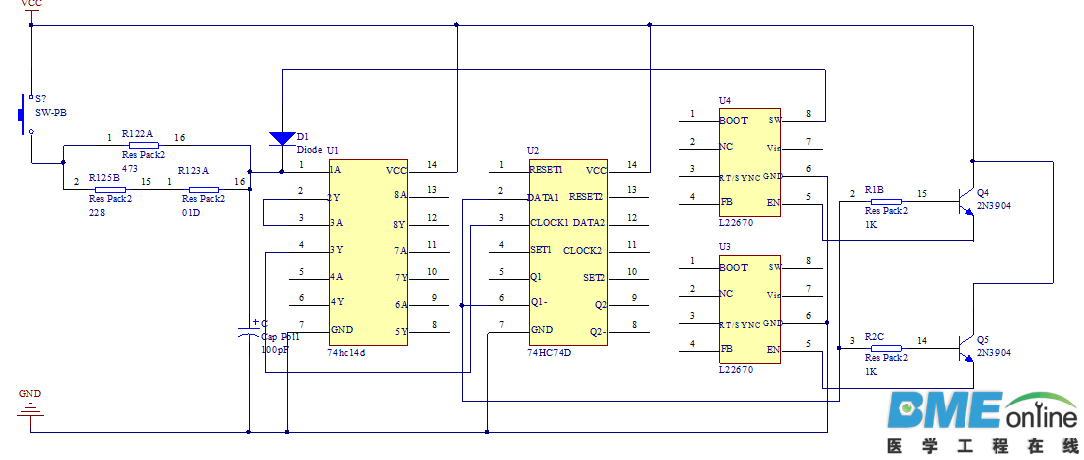

由于机器可以正常工作，所以就排除了电源板故障，从而维修方向转向主板的开机电路。手头又没有机器主板的电路图，而且主板是一块高精度的双面板，但是开机电路一般都十分简单，于是就用万用表一点一点的把开机电路描出来了，电路图如下所示：
                                                                     电路图加不上来二楼上图

开机电路的工作原理：74HC14D是一个八位的反相器，当开关键S（微动开关）按下反相器1A输入高电平，经反相后2Y输出低电平，再经过一次反相在3Y引脚上输出高电平，这样便产生了一个上升沿脉冲。74HC74D是一个集成的双路D触发器（上升沿触发），3Y输出的上升沿信号过来时，D触发器反转，6脚（Q1-）输出高电平，该信号直接输往电源板的Q4、Q5上使两个三极管导通，这样电源管理芯片L22670(贴片)的使能端便上电，两个芯片开始工作，sw端分别输出5V和12V，机器便启动了。当再次按下开机键S时，又一个上升沿到来，D触发器反相，6脚输出低电平，电源管理芯片使能端断电停止输出，机器关机。
    根据故障现象，插上电源线这会儿机器自动开机，用万用表检查1A、3Y、Q4的基极电压竟然都有，应该是按了开机键才会有的，这个电压来自于U4的SW输出端5V，原来就是这个电源管理芯片在没有开启电压时自动工作并输出5V，使整个机器工作。购买L22670芯片，这个芯片有点贵,不带邮费20大洋，买了4片，换上后机器便正常了。
    2015年我一共维修各类机器的开关电源20块左右，类似于这种故障现象的机器第一次修，特写心得。

kell_no12

不知道为什么添不上图，只有在二楼上图了

48399841

kell_no12 发表于 2015-12-31 10:47
不知道为什么添不上图，只有在二楼上图了

学习了，希望以后能多看到您这样的好作品

wufei584

老师，我们院有个C60 血氧指夹这一块间接性的报警，我们就一台，没有测试件，老师能给分析一下吗

kell_no12

wufei584 发表于 2016-2-16 10:22
老师，我们院有个C60 血氧指夹这一块间接性的报警，我们就一台，没有测试件，老师能给分析一下吗

加我QQ739014332

尤的传人

kell_no12 发表于 2016-2-17 09:57
加我QQ739014332

楼主在么  U4的SW输出端5V输出后  1A端不就一直高电平了  如何再出现一个上升沿信号关机啊？

kell_no12

尤的传人 发表于 2016-2-17 14:57
楼主在么  U4的SW输出端5V输出后  1A端不就一直高电平了  如何再出现一个上升沿信号关机啊？

按键还有一部分电路到主控太复杂没有描出来，这是当时修好后根据按按键前后电压对比画的，按关机后A1的电压变低了很多

尤的传人

kell_no12 发表于 2016-2-19 17:23
按键还有一部分电路到主控太复杂没有描出来，这是当时修好后根据按按键前后电压对比画的，按关机后A1的电 ...

哦 学习了 多谢楼主分享

王明枝

楼主很实在，谢谢分享经验。

涛ZIH

楼主很实在，谢谢分享经验。
