医疗超声解决方案

yong0906

医疗超声解决方案

医疗超声系统原理和典型架构：

      超声系统可以通过向人体发射声学能量，然后接收并处理回波，从而产生内部器官和结构的图像，绘制血液流动和组织运动图，以及提 供高度精确的血流速度信息。

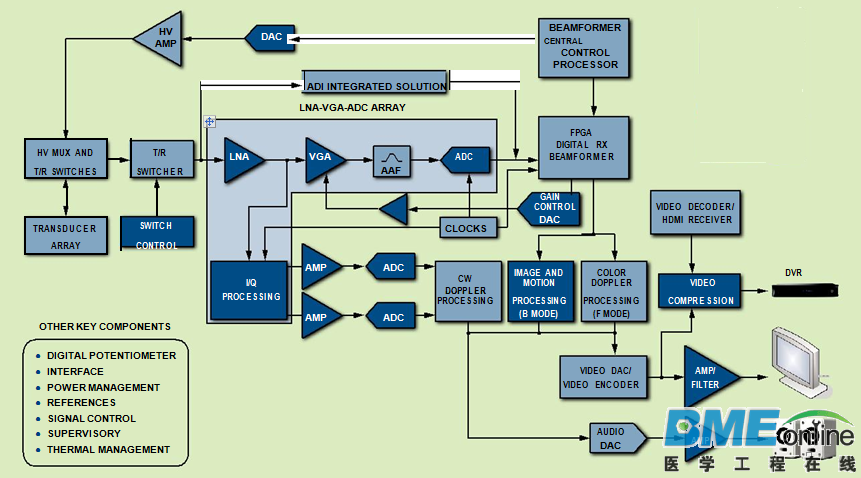

    超声系统包括传感器、高压开关、高压发射电路、发射(Tx)/接收(Rx)开关、接收通道模拟前端(AFE)、波束形成器、波束形成后的数字信号 处理电路、显示处理电路和外设。AFE包括低噪声放大器(LNA)、可变增益放大器(VGA)、抗混叠滤波器(AAF)和模数转换器(ADC)。波束形成分 为两类：数字波束形成和模拟波束形成，分别用于不同应用。

医疗超声系统设计考虑和主要挑战：

       接收AFE电路性能，如噪声性能、信噪比(SNR)和动态范围(DR)等。高端系统动态范围的典型要求如下：B模式70 dB，PWD（脉冲波多普 勒）130 dB，CWD（连续波多普勒）160 dB。

    发射电压。为提高信号穿透率以及进行谐波成像，需要较高的发射电压。声功率随着发射电压增大而提高，但发射电压不能超过美 国食品和药品管理局(FDA)等机构规定的安全要求的限制。

    波束形成器的复杂度。要达到很高的图形质量，必须有大量的波束形成通道。高复杂度进而导致高功耗，并且需要更多成像空间来 实施。

散热。随着设备向小型化发展，尤其是以提升图像质量为目标时，散热问题变得很重要。

    以前，实现超声成像系统需要大量高性能发射电路和接收电路，由此产生的是庞大且昂贵的推车式系统。最近，集成技术的进步使得系 统设计人员能够采用尺寸更小、成本更低、更便携的成像解决方案，而其性能则接近推车式系统。持续的技术进步要求既能不断促进这 些解决方案集成，同时还提高其性能和诊断能力。

整体解决方案：

下列提供的放大器、数据转换、信号处理和电源管理解决方案供用户选择，可以使推车式和便携式超声设备达到最佳图像质量，并降低功耗和成本。

注：上述信号链代表医疗超声系统。在具体设计中，模块的技术要求可能不同。
