分析电路

韩鹏飞

现在看电路图，越来越觉得费劲了，不知道怎么回事，望老师们给指导指导，是否有什么窍门。

fengd

现在的设备集成化越来越高，给的电路图都是普通的几大块，里面的东西给你也看不懂啊。

春雨

从小电路看起,大型设备电路图，里面有模拟的，数字的，计算机的交织一起，要想看懂确实难．

fengd

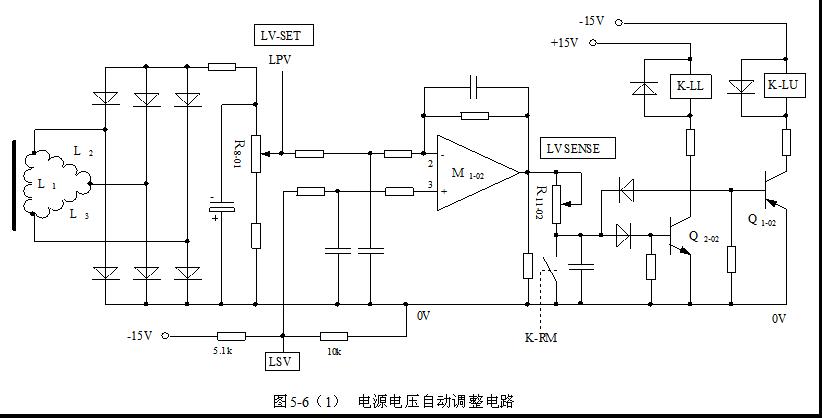

我分析：由L1、L2、L3取得电源信号，经整流滤波再由R8-0l调节后加至是差分运算放大器M1-02的②脚，Ml-02的③脚施加固定的基准电位LSV(约-10V)。当电源电压低(或高)时，LPV端电位绝对值低于(或高于)LSV基准电位，则Ml-02输出为负(或正)电压信号，晶体管导通，继电器K-LU(或K-LL)工作；使双向晶闸管触发导通，伺服电机得电正转(或反转)、带动碳轮在自耦变压器端面上滑行直至LPV等于LSV，使自耦变压器的输出电压符合额定值。此时Ml-02无输出，电机停转。

生物医学工程

多学习模电，下载个仿真软件，多分析，多练习，我觉得虽然现在集成度越来越高，仪器越来越数字话，但模拟电子的地位永远无法被替代，多从基础开始学习

春雨

三相舒服式稳压电源控制电路？

韩鹏飞

谢谢大家，我一定会努力的!"下载个仿真软件"这个在那里搞得到啊

春雨

别指望软件能解决多少问题，还是需要踏踏实实的学习模电、数电的工作原理，识图能力，综合分析能力。从小电路到大电路，从单一功能电路到综合电路 以简到繁逐步提高看图本领。

LCYY

版主这个图好像是教科书上的啊，但是分析的很好啊！

韩鹏飞

仿真软件哪里搞啊
