超声雾化器的日常保养和故障排除

fuleiw2010

近年来，随着超声技术的发展，超声雾化器在疾病治疗方面得到了广泛应用，超声雾化器已成为临床最常用的医疗仪器之一，它广泛应用于口腔科、小儿科、呼吸科、耳鼻喉科、内科、外科等一切需要长时间直接给药的治疗情况。虽然雾化器都采用了水路，电路分离，但因其使用率高，电路又工作在潮湿的环境中且其使用范围广，工作时间长，所以在各医院中属于频繁检修的设备之一。
1 超声雾化器的工作原理
　　超声雾化器是利用正反馈原理，使放大电路处于自激振荡状态，与晶片和电容组成一个电容三点式振荡电路，晶片因逆压电效应原理，把高频率的电振荡转换为机械振动，即产生超声波。超声波以水为介质，利用超声定向压强将药液瓶内的水溶性药物雾化成1～5μm细小的雾粒，然后借助风机将药物作用于病人的病灶部位，以长时间直接给药方式在最短时间内达到最明显的效果。
　　402型超声雾化器为全晶体管电路，结构合理，性能可靠。雾化量、送风量能任意调节，并设有定时控制和自动保护及报警装置，整机电路原理图如图1所示：整机线路由直流电源电路，水位控制报警电路，超声振荡电路三部分组成：（1）直流电源由220V市电经变压、桥堆QL全波整流、C1滤波、D1、BG1稳压后取得，U0为50V；（2）水位控制报警电路是由干簧磁性开关H，电阻R4、R5，电容C4、C5和报警块NE555组成，其工作过程是当水槽中水位不足时，水槽内磁性浮子会下落接近水槽底部的磁性开关H，干簧管H闭合，继电器J1得电，J1的常闭触点JI-1断开，继电器J2的线圈失电，J2的触点断开，振荡电路断电停止工作，而此时J1常开触点，J1-2闭合，报警电路得电工作，发出报警声；当水槽中的水位正常时，磁浮上浮，使干簧开关H断开，继电器J1失电，继电器J2得电，J2的触点闭合，使超声振荡电路得电。（3）超声振荡电路是由并联的一对大功率三极管（BG2、BG3），错钦酸铅晶片G，振荡线圈L，电容C7、C8，电阻BE2、BE3等组成的一个电容三点式振荡器电路，其中晶片G安装在水槽底部中央，晶片囚逆压电效应原理，产生频率为1．7 MHz的超声波，迅速将水雾化。

2 日常保养方法
2．1 水槽中应加入较好的净水，尤其是日用水质不好的地区，应防止晶片表面结垢。
2．2 注入水槽中的水温不底于15℃，否则会影响雾化率。
2．3 晶片为易耗品，进口晶片一般使用寿命为一年（国产半年）左右，如发现工作时水槽内水柱明显减少时，应及时更换晶片。
2．4 雾量调节应由小到大，定时器要顺时针方向扭动。
2．5 面罩、波纹管、雾化杯等用化学法消毒（勿用酒精或高温消毒）。
2．6 每次使用完毕，将水槽中水完全放掉，擦干雾化器，晶片用软布擦干，发现晶片上有水垢，用晶片专用清洗液浸泡3～5 min，然后擦干，以延长寿命。
3 402型超声雾化器的常见故障及其维修方法
3．1 风机M不动：查看保险F，定时器S和电源线及电机本身是否完好。
3．2 风机M转，但不出雾：先检查水位是否正常，在实际检修时，先测量C1上是否是50V直流电压，没有则检查直流电源部分，更换桥堆QL。然后应检查整机有无断线、脱焊等现象，但此现象大多数情况都是振荡器中的核心元件晶片G出现故障引起的，更换新晶片，若仍无雾，则应检查振荡电路的两个大功率三极管BG2和BG3，更换时应选用放大倍数较大的对管。
3．3 雾量小：①测量UO电压，若UO<45 V，则要检查滤波电容C1和整流电桥，有时发现桥堆较烫，换桥堆后雾量能明显增加。②试调节面板上W1和线路板上的W2改变振荡强弱，和电容C7改变振荡幅度，看雾量是否增大。③看超声晶片是否老化或有水垢，需进行更换和清洁。④通电振荡一会儿用手触摸大功率管BG2和BG3的外壳，若一个烫，一个冷时有可能是一个功率管开路或性能变差，需更换参数一致的管子且避免选用放大倍数小的管子，否则工作电流增大，负载增加，容易被击穿；⑤也可能是均流电阻RE2和RE3阻值发生变化，需选功率大的匹配电阻更换。⑥若检查整机线路，电源电路、振荡元件和控制线路都工作正常但雾量还是小，则检查C8，其在线路通交隔直，使振荡正常进行，但由于晶片G两端的高频电压（超声波电压）很高，使纸介质电容C8变质，但不属于击穿，这样也会使雾量小，这时需更换。⑦可能是雾化后的雾化药物污染了电路板，在电路板上产生药物结晶，日复一日，形成寄生电容，影响了电路的正常工作。这种药物结晶，在常态下并不能用万用表测量出来，但通电后，在电压的作用下，会形成一个个小电容，从而影响电路的正常工作，造成上述的故障，这时可尝试用无水酒精彻底清洗整块电路板，再用灯泡烘烤干。
3．4 熔断丝F换上又断：这说明电路有短路现象，应逐级检查重点可检查。两只大功率管B G2和BG3是否击穿而形成短路，另外有可能是雾化器进水或电源桥路QL短路。
3．5 报警器不报警，其他工作正常：检查是否水槽下簧管脱落、破裂或不能吸合，然后查三极管BG1，Jl继电器，干弹簧和报警块NE355是否完好。
　　对于维修而言，不能生搬硬套，只有熟练掌握仪器的工作原理，结合自己积累的实际经验针对实际故障，仔细分析，灵活运用，找到故障的本质才能完好的解决问题。

柳柳宝宝

如果能配上图纸就更好了

050wan

非常感谢，好好学习

jsxhlxp

可惜没有看到图

mzz12

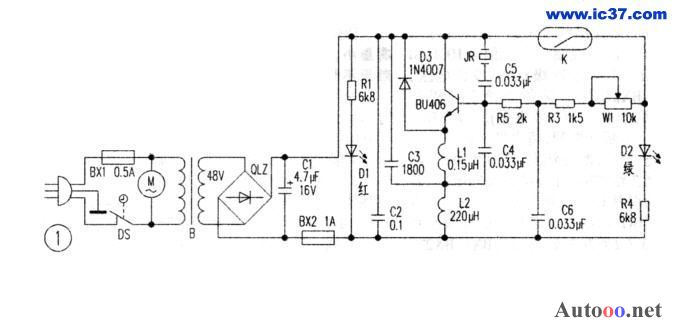

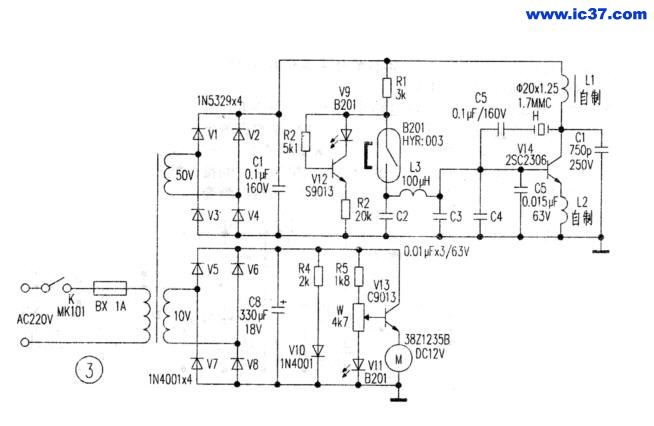

本图是彩云牌超声波雾化器和4021型超声雾化器的图纸
