DR维修一例

fengd

机型：法国 STATIF III
故障现象：开机启动，突然听到爆炸声响，随即高压电加不上，旋阳不启动，随之闻到一股烧焦味。
故障分析检测与处理：我赶到放射科时，还有一股烧焦味，有说是腥臭味。我怀疑是死老鼠的味道，果然，打开高压箱，发现一只死老鼠趴在电源板上，两0.5MA的保险丝烧毁，电源板短路，严重烧毁，故高压无法加上。修好了电源板，换上1MA的保险丝，故障还是没有解决。这是怀疑DRAC旋阳驱动板有故障，仔细观察，DRAC驱动板上的DS2灯不闪烁，由此推测集成块ULN2803有故障，为什么呢？因为DS2灯与ULN2803的第11脚相连，并给DS2灯提供脉冲，所以灯闪烁才是正常的。于是经检查，发现ULN2803的11和12脚短路相通，其中11脚为报错代码，12脚为准备，与之相连的R42为10欧姆烧毁R42测量为16K，其他地方经静态检查一切正常。处理：换上ULN2803集成块和10欧姆电阻，逐步通电实验，故障排除，幸好DRAC双层旋阳驱动板内没短路，否则得花费3万左右的电路板费用和几千块的维修费了，由此提醒大家，医疗设备要注意防鼠和及时保养啊！

wangy_01234

高，防鼠很重要

fengd

2# wangy_01234


是啊 你没遇到过吗？我遇到好几次了，以前在公司的时候也遇到，呵呵。

wangy_01234

呵呵，我们医院的线被咬断好几次了，还电死过好几个小老鼠，呵呵，现在经常放老鼠药

egger_1984

很实用的东东，赞！

fengd

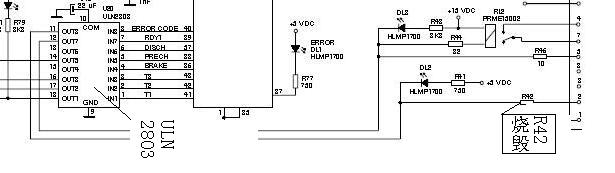

看看烧毁的电路吧：

tohappyer

我遇到过 但没这么严重

fengd

7# tohappyer


你是什么医院的啊？也是这个机型吗？？？

fengd

忘记告诉大家了 DRAC就是旋转阳极控制器 英文为Digital Rotating Anode Controller。

宁波冯工

LZ爱专研会交流是人才
