各种心电信号模拟仪的介绍！SKX-2000系列！

xzmsdz

心电信号发生器SKX-2000系列功能对比表
以下所有型号的心电信号发生器采集的心电波均是人体心电波形。可以根据需要的功能介绍选择适合您的一款型号。
出厂时均使用PM8000机器进行波形测试过。

      型号                                      波型种类                                     幅度及频率                        外观和配置（全系列都配备锂电池和充电器）

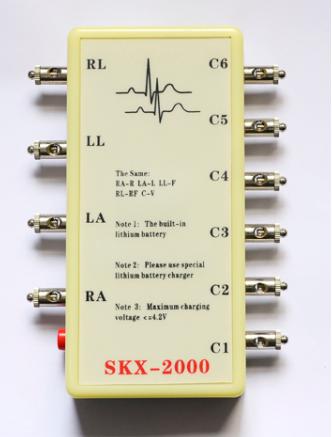

SKX-2000A型        开机出一种真人心电波型        不可调节波形频率和幅度        锂电池（可充电）简单的测试用

SKX-2000C型
1、正常心电波
2、正负三角波        三角波形可以调节可以调节波形幅度及频率        检测产品简单的调整。

SKX-2000D型
1、        正常心电波
2、        正负三角波
3、        方波
4、        正弦波
5、        心率不齐三角波
6、        定标波形 1MV
7、        呼吸波形           除正常心电波形外其他波形均可以调整幅度及频率
              锂电池（可充电）   测试监护仪产品，检测使用

SKX-2000G型        1、正常的心电波形
2、正负三角波形
3、心率不齐的模拟三角波形
4、方波，使用方波测量扫描速度
5、正弦波，测量幅频特性
6、模拟呼吸波形
7、定标波形
8、设置信号的幅度大小
9、带起博信号的心电波形
10、可以改变底部宽度的三角波
11、以改变T波幅度，心率，QRS波幅度，QRS波宽度的心电波形
12、起博信号
13、加了2Hz三角波的正弦波形叠加0.5Hz三角波的QRS波        可以调节，带呼吸波，可以检测心电突击导联线的准确度

本模拟器上电后自动产生波形1的正常心电波形。
        LED数码显示，美观大方，小巧易带，手感舒适。质量稳定。
锂电池（可充电）

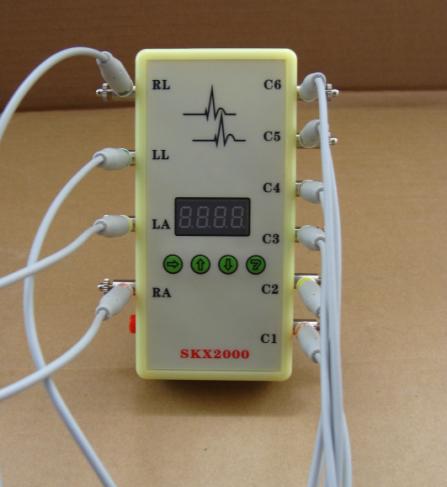

SKX-2000SUP    增强版        带各种异常波
1：正常心电波形
2：三角波形
3：方波
4：正弦波
5：QRS波，可以改变T波幅度，QRS波形幅度，QRS波形宽度，QRS波频率
6：呼吸波形，呼吸波形频率调整范围 10-120次
7：起搏信号正负方向的起搏脉冲信号   频率为 60bpm
幅度范围为01.-4mV，在幅度调节处调整。可以改变脉冲宽度，范围0.5-2mS
8：前置起搏信号的QRS波形  前置起搏信号为正负脉冲波形，脉冲宽度可以调整，范围0.5-2mS幅度范围为01.-4mV，在幅度调节处调整。
9：调整波形幅度
        可以调节，带呼吸波，可以检测心电图机导联线的准确度

本模拟器上电后自动产生波形1的正常心电波形。
        LED数码显示，美观大方，小巧易带，手感舒适。质量稳定。
锂电池（可充电）


适合做开发心脑电类产品的工程师使用。

异常波形种类说明
波形代码为A：
数据代码为1     75bpm     正常
数据代码为2     140bpm    心动过速
数据代码为3     35 bpm     心动过缓
数据代码为4     200 bpm    T室上性心动过速
数据代码为5     80(73) bpm  漏博
数据代码为6     14 bpm      濒死心律
数据代码为7     0  bpm     停博

波形代码为B：
数据代码为1     75bpm     正常
数据代码为2     82bpm     NSR with PAC
数据代码为3     82bpm     粗糙型房颤，心率不齐
数据代码为4     80bpm     室早
数据代码为5     80bpm     连续2个室早（2个室早）
数据代码为6     80bpm     连续3个室早（多发室早）
数据代码为7     80bpm     连续4个室早（多发室早）
数据代码为8     80bpm     早搏
数据代码为9     80bpm     2个连续的早搏
数据代码为10    80bpm     4个连续的早搏s
数据代码为11    80bpm     1个早搏，一个正常波形
数据代码为12    80bpm     全部是室早（室颤/室速）

波形代码为C：
数据代码为1     60bpm     degree block
数据代码为2     35bpm     degree block 35 bpm
数据代码为3     31bpm     degree block 31 bpm
数据代码为4     60bpm     L bnd1 branch block
数据代码为5     60bpm     R bnd1 branch block

波形代码为D：
数据代码为1     （80-83）bpm     ATRIAL PAC
数据代码为2     60bpm     pvc1 early Lv focus
数据代码为3     60bpm     pvc1 early Rv focus
数据代码为4     60bpm     nodal pnc
数据代码为5     60bpm     室早二联律
数据代码为6     60bpm     室早三联律
数据代码为7     80bpm     R ON T

xzmsdz

心电信号模拟仪产品的淘宝链接：  http://shop67703013.taobao.com/index.htm?spm=a1z10.5.w5002-5231448397.2.Bq9cFn

xzmsdz

SKX-2000K系列心电信号模拟检测仪 (整机质保2年）

第一章：仪器特点及功能介绍

       SKX-2000K系列心电信号模拟是铭昇公司专业开发的一款用于心电类产品开发及检测的信号模拟的多功能开发工具。其可以产生各种心电级别的信号，是开发心电类产品的必备首选工具，其具有宽广的信号幅度范围，可以模拟出多种幅度、频率的心电信号，是开发心电类产品的重要工具。

本模拟仪同时具有心电类产品的检测功能，用于检测心电类产品的各项参数指标是否可以到达国家标准要求，后续章节将详细介绍检测过程中的各种信号的设置等。本模拟仪同时具有与计算机通信功能，通过计算机下载到MIT-HIB ECG 数据库中的几十种心电数据，通过模拟仪生成波形信号提供给心电类产品进行开发或者测试。

SKX-2000K特点如下：

1、 采用10个万用心电接头，可以方便快捷连接监护仪、心电图机等心电类产品导联线。

2、 内置4节18650大容量锂电池，电源管理模块，在使用过程中保证电源稳定、低干扰的输出。外置12V直流电源充电器。

3、 其菜单式操作，参数更改简单方便快捷，具有良好的用户沟通方式。

4、 其采用2.8英寸色彩液晶显示屏显示菜单内容及描绘模拟产生的各种波形，给用户直观的观察模拟仪产生的各种信号。

5、 简单的按键操作，菜单管理，使用简单方便，更加提供了快捷按键，在开发过程中可以一键生成快捷波形。

6、 内置全中文的波形设置说明，轻松了解波形设置及参数选择。

7、 可以使用编码器操作，或者按键操作，全部功能可以任选一种操作方式全部完成。

8、 通过设置，可以在屏幕上观察各个导联产生的波形。

SKX-2000K 功能如下：

1、 窦性心电波形

2、 三角波

3、 正弦波

4、 方波

5、 呼吸波

6、 QRS波形

7、 起搏脉冲信号

8、 同步起搏QRS波形

9、 异步起搏QRS波形

10、 ST段异常（抬高、压低）

11、 干扰信号叠加

12、 信号漂移容差

13、 输入动态范围

14、 心率不齐

15、 母亲、胎儿合成心电波

16、 心电异常波形（PVC）

17、 自定义波形（计算机下载波形）



SKX-2000K 分为SKX-2000K I、SKX-2000K II、SKX-2000K III 共3种机型，分别具有不同的功能，通过选择不同的模块，可以产生不同的波形，其列表如下：

型号
波形代码
备注

SKX-2000K I
1、2、3、4、5、6、7、8、11、

12、13、14
                                                             ？元

SKX-2000K II
1、2、3、4、5、6、7、8、11、

12、13、14

可以选配以下波形中的一种或多种：

偏置电压、9、10、15、16、17
偏置电压模块：                            ？元

ST段异常模块：                            ？元

异步起搏QRS波形模块：            ？元

母亲、胎儿合成心电波模块：    ？元

心电异常波形（PVC）模块：       ？元

自定义波形模块：                           ？元

在基本型的价格基础上增加选配模块

价格为SKX-2000K II的价格

SKX-2000K III
全部波形1-17
                                               ？元（优惠价）




第二章：波形详细介绍及检测内容

1、 正常窦性心电波形：

心率范围：10-200 bpm  步长 5 bpm。  默认60 bpm

波形幅度：1-4mV      步长 1mV。    默认 1mV

适用范围：测试简单信号功能，各个导联波形是否与模拟仪波形一致

2、 三角波形：

心率范围：10-350 bpm  步长 5 bpm     默认 75bpm

方    向：上、下                     默认 下

底部宽度：1-220mS     步长 1mS      默认 70mS

幅度范围：0.2-5mV     步长 0.01.mV   默认 1mV

适用范围：1、测试心率的检测范围是否符合国家标准

          2、测试起搏信号的压摆率

3、检测对不同幅度的信号的心率准确率

3、 正弦波形：

频率范围：1-100Hz     步长 1Hz       默认 10Hz，包括0.67Hz

偏置电压：-700mV-+700mV  步长 10mV 默认 0mV

幅度范围：0.1-10mV    步长 0.01mV    默认 1mV

适用范围：1、测试幅频特性

                2、测试偏置电压

4、 方波：

频率范围：1-10Hz       步长 1Hz        默认 1Hz

幅度范围：0.1-4mV      步长 0.01mV     默认 1mV

适用范围：1、扫描速度的测试

                2、脉冲响应

5、 呼吸波形：

心率范围：60 bpm

呼吸  率：5-120 rbpm    步长 5 bpm      默认 30bpm

呼吸幅度：10-100        步长10         默认 30  改变呼吸阻抗的大小

适用范围：测试呼吸频率，呼吸增益

6、 QRS波形：

心率范围：10-250 bpm  步长 5bpm       默认 80 bpm

R波幅度：0.1-5mV     步长 0.01mV     默认 1 mV

底部宽度：10-200mS    步长 5ms        默认 80mS

T波幅度：0-2mV       步长 0.1mV      默认 0.2mV

适用范围：1、QRS波检测

                2、高大T波的抑制能力

                3、心率计的幅度范围检测

               4、宽度范围检测（成人、儿童、新生儿）

               5、幅度检测范围（成人、儿童、新生儿）

7、 起搏脉冲信号：

频率范围：10-350 bpm  步长 5 bpm      默认75 bpm

脉冲方向：上、下                      默认 下

脉冲宽度：0.1、0.5、1、2 mS可选       默认 0.1mS

脉冲类型：单脉冲、双脉冲              默认 单脉冲

信号幅度：0.3-5mV    步长 0.01mV     默认 1mV

信号特点：上升沿及下降沿宽度不大于120uS

适用范围：1、起搏信号的检测

                2、精确信号幅度的起搏信号测试

8、 同步起搏QRS波：

心率范围：30-120 bpm 步长 5bpm     默认 60bpm

信号幅度：1、2、5、10、50、100、300、700mV可选 默认 1mV

脉冲方向：上、下                   默认 下

脉冲宽度：0.1、0.5、1、2 mS可选       默认 0.1mS

脉冲类型：单脉冲、双脉冲              默认 单脉冲

信号特点：起搏脉冲信号上升沿及下降沿宽度不大于120uS

适用范围：1、起搏信号的检测

                 2、不同幅度的起搏信号测试

9、 异步起搏QRS波：

心率范围：30-120 bpm 步长 5bpm     默认 60bpm

脉冲频率：30-200bpm  步长 5bpm    默认80 bpm

信号幅度：1、2、5、10、50、100、300、700mV可选 默认 1mV

脉冲方向：上、下                   默认 下

脉冲宽度：0.1、0.5、1、2 mS可选       默认 0.1mS

脉冲类型：单脉冲、双脉冲              默认 单脉冲

信号特点：起搏脉冲信号上升沿及下降沿宽度不大于120uS

适用范围：1、起搏信号的检测

                2、不同幅度的起搏信号测试

                3、测试异步脉冲的QRS检测准确率

10、  ST段异常：

心率范围：10-250 bpm 步长 5bpm     默认 60bpm

ST段范围：-1mV-+1mV 步长 0.01mV  默认 0mV

适用范围：测试ST段的检测能力

11、 干扰信号叠加：

心率范围：30-120 bpm  步长 5bpm  默认 60 bpm

幅度范围：0.-4mV      步长 0.01mV 默认1mV

干扰信号幅度：0-500mV 步长50mV  默认 100mV

干扰信号选择：呼吸干扰，基线漂移，肌电干扰，50Hz干扰，60Hz干扰

适用范围：对不同幅度的不同的干扰信号进行去除检测

12、   信号漂移容差：

心率范围：30-120 bpm  步长 5bpm  默认 75 bpm

幅度范围：0.-4mV      步长 0.01mV 默认1mV

干扰信号幅度：1-4mV 步长1mV  默认4mV

干扰信号频率：0-1Hz   步长 0.1Hz  默认 0.1Hz

适用范围：对不同幅度的不同的干扰信号进行去除检测

13、  输入动态范围：

叠加信号范围：0-700mV 步长 50mV 默认 0mV

适用范围：检测输入动态范围

14、 心率不齐：

波形种类：二联率（心率为80或者40）

               缓变二联率（心率为60或者30）

               快变二联率（心率为120）

               双向收缩（心率为90或者45）

适用范围：心率计准确度及对心率不齐的响应

15、母亲、胎儿合成心电：

母亲心率范围：10-250 bpm 步长 5bpm    默认 80bpm

    信号幅度：0.2-5mV    步长0.01mV  默认 1mV

胎儿心率范围：60-240 bpm 步长 5bpm    默认 120bpm

信号幅度：0.05-1mV   步长0.01mV  默认 0.3mV

              适用范围：测试胎儿心电波形

                  测试胎儿心电对母亲心电干扰下的心电检测

16、 心电异常波形（PVC）

PVC产生周期：10-100秒可选 步长 5秒 默认 10 S

波形种类选择：

1、 正常心率

2、 停博

3、 室颤、室速

4、 室上性心动过速

5、 连发室早

6、 二连发室早

7、 单个室早

8、 室早二联率

9、 室早三联律

10、  性心动过速

11、 窦性心动过缓

12、  漏博

13、  心房扑动

14、  心房颤动

15、  心室扑动

16、  心室颤动

17、  房性早搏

18、 房性早搏二联率

19、 房性早搏三联律

20、 房室交界性期前收缩

21、 II房室传导阻滞

22、III房室传导阻滞

23、 左束支传导阻滞

24、 右束支传导阻滞

17、自定义波形

可以通过计算机下载 MIT-BIH ECG 数据库中的数据到模拟仪。已经可以下载所有的48组MIT-BIH心电数据，以后会继续增加其他数据库波形。

更加详细的波形数据请参考以下网址：

波形内容介绍：

http://www.physionet.org/physiobank/database/html/mitdbdir/records.htm#100

波形代码介绍：

http://www.physionet.org/physiobank/database/html/mitdbdir/tables.htm#allbeats

夏日凉风

我用的是skx-2000D，质量还可以

xzmsdz

太感谢您的支持了，我们会努力做好服务。有什么好的建议和意见也请您能告诉我们，不断进步。

xzmsdz

    SKX-2000A      型心电信号发生器

    SKX-2000C/D/G/SUP型  心电信号发生器

    SKX-2000KI/KII/KIII系列     高精度心电模拟仪







http://skx2000.taobao.com   欢迎浏览！

xzmsdz

当您更换了不是原厂的血氧探头时您如何确定探头是否准确呢！
当您生产出的血氧探头可以用检测设备检测后您是否也做到心里有数呢！
当您维修过血氧模块后自己可以检测时您是否觉得放心呢！
当您开发血氧模块时您同样需要一款血氧模拟仪来帮助您检测模块的稳定性。

徐州铭昇电子科技有限公司自主研发生产血氧模拟仪正式上市，实现的功能强大，操作简便，价格经济实惠！

热线电话：0516-83469046 乔经理
需要咨询的朋友欢迎您加QQ：1770411307  或者加微信号：13852433861

xzmsdz

血氧模拟仪目前得到了用户的一致好评，血压模拟仪上市，欢迎咨询。

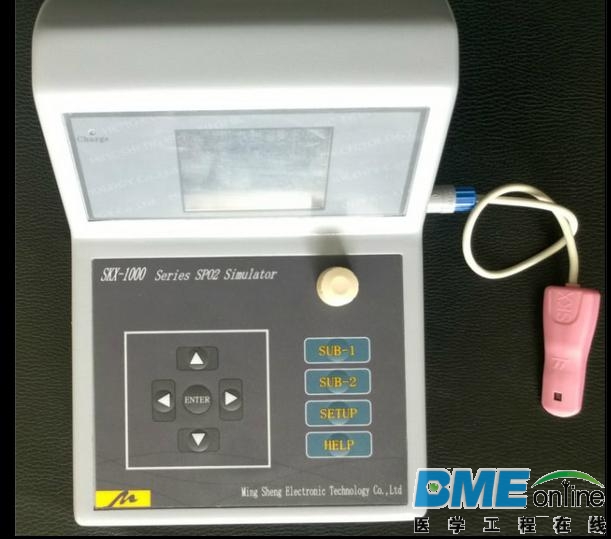

血氧模拟仪分中高端功能，型号为SKX-1000D\1000E\1000FI\1000FII\1000FIII等型号。经济型的是1000D型，只有模拟检测血氧信号的功能，1000E型心电+血氧型号均有。1000F系列里精度高，范围广，符合国家检测血氧信号的标准要求。
目前我们检测了几家国内生产的监护仪整机。发现了不少问题。例如有些厂家的血压当设置一个数额时此机器便检测不出来，血氧也是达不到国家规定的一个范围，我想作为生产厂家的技术部门一定要有检测设备来设置极限状态，去测试您的功能模块，才能有效的控制产品质量。
