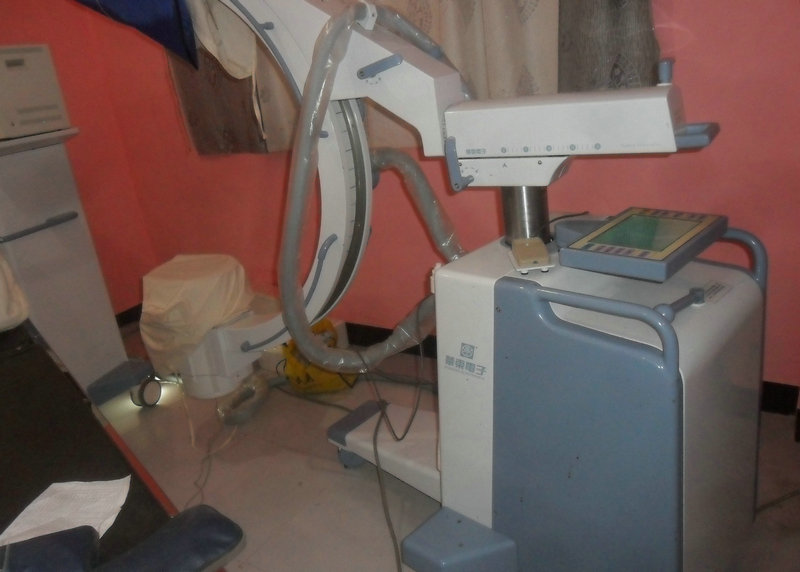

南京华东集团公司BG3310B型C臂机图象末帧不冻结，其他正常。（12.2.已修复）

xsq

透视显示器上图象正常，就是末帧不能冻结。不会是图象处理板的问题吧？
咨询厂家旅车费、修理3000元，如换材料另计。

xsq

今天（2013.11.30.）上午去试下，行不行再来汇报。

xsq

xsq 发表于 2013-11-30 08:01
今天（2013.11.30.）上午去试下，行不行再来汇报。

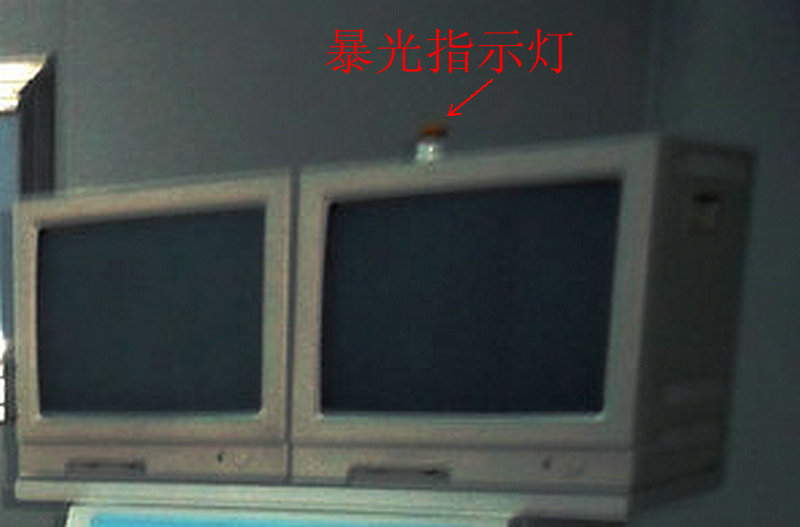

今天去查看了，有个现象异常：开机自检后接在监视器上的暴光灯长亮（不受脚闸的控制，正常时要踏下脚闸暴光才亮，松开脚闸即灭），其实并没有暴光，无X线，监视器上也无影象。
踏下脚闸暴光，有X线，监视器上也有影象。有影象时能手动存储，存储好后也能回放，证明图象存储部份是好的。如不存储，松开脚闸，监视器上也没有影象。正常时应该留下未帧图象。
明天再去。

rengbing

希望看到检修结果

xsq

rengbing 发表于 2013-12-2 08:29
希望看到检修结果

谢谢关注。
大概原因已经定了，本来昨天（2013.12.01.）应该去试，可医院手术室都有手术没空。
今天手术室有空再去试，如果没空，明天一定去。
没维修资料，更无图纸，对该机也不熟悉，都是摸索。原则是不乱折、乱改、乱怀疑，能从表面修好就修，修不好还原！

xsq

rengbing 发表于 2013-12-2 08:29
希望看到检修结果

刚刚修好。
发现1个规律：外接视频信号给图象存储输入端，不论监视器上暴光指示灯亮否，监视器均能正常显示 。但当暴光灯由亮到灭时，外接视频信号即在监视器上冻结灯由亮到灭那瞬间的图象。
由此想到此灯亮、灭如果与脚闸通、断同步，不就行了 。

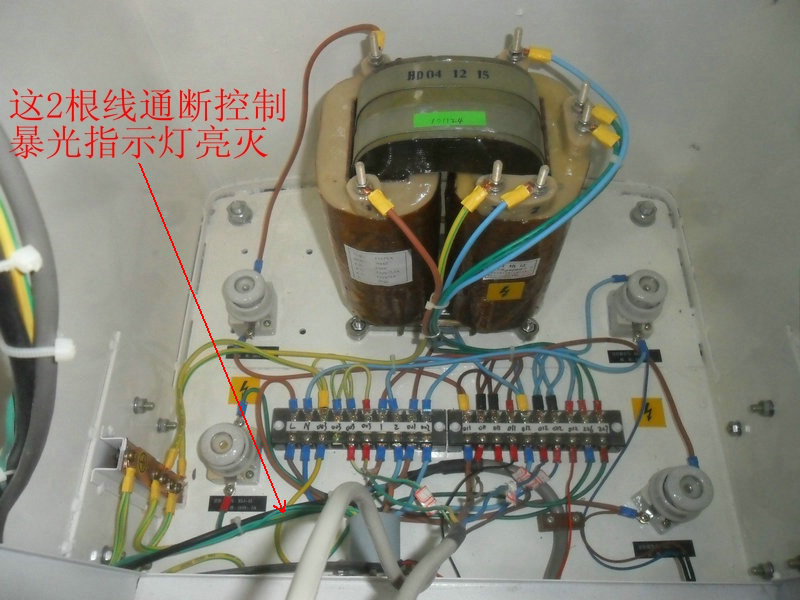

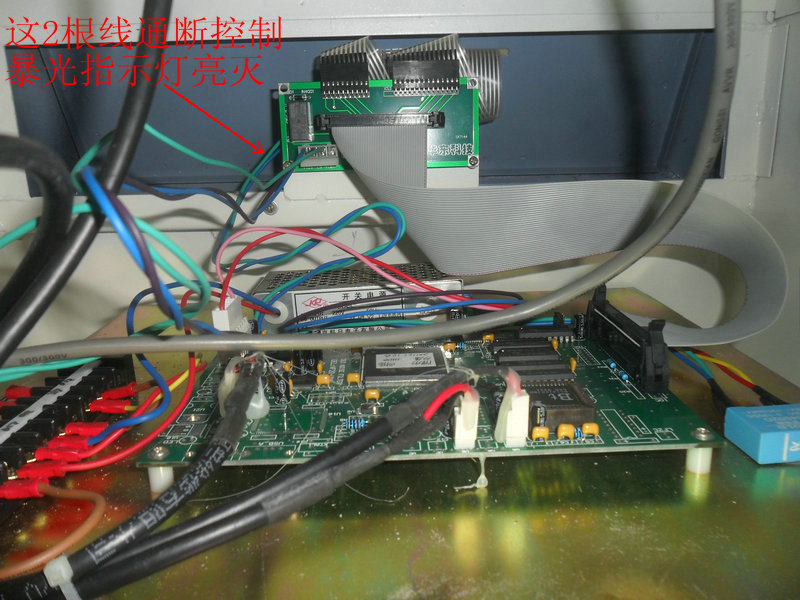

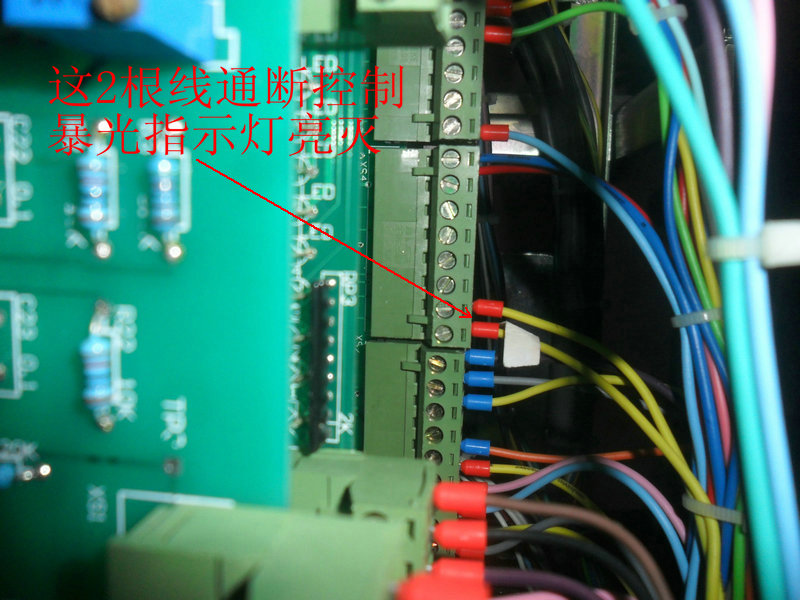

因无维修电路图，顺着暴光指示灯亮灭查找。原来亮、灭是由C臂主机内2根线通、断控制，该2根线接入主机1大块控制板内，没资料的情况下也难查明原因。可能是这2根线控制部分（如继电器常开触点粘连）短路了，开机启动后常通。
不破坏、基本不改动原机结构，将这2根线抽出1根，另加1个12伏继电器与脚闸继电器并联，该继电器1对常开触点接抽出那根线的2端。
反复试机，正常了。
可能是这2根线通转断的瞬间，控制存储器存储冻结未帧图象？他的常通，使存储器一直无法进入冻结状态？



xsq

rengbing 发表于 2013-12-2 08:29
希望看到检修结果

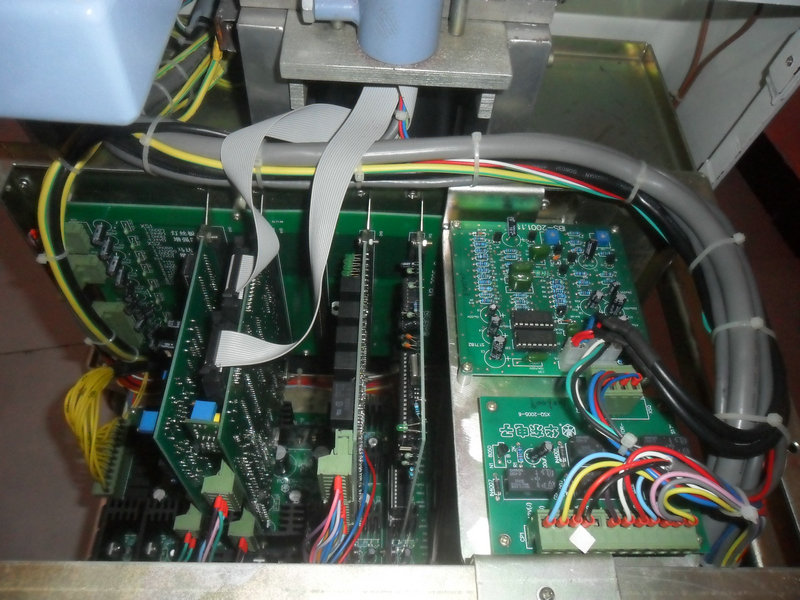

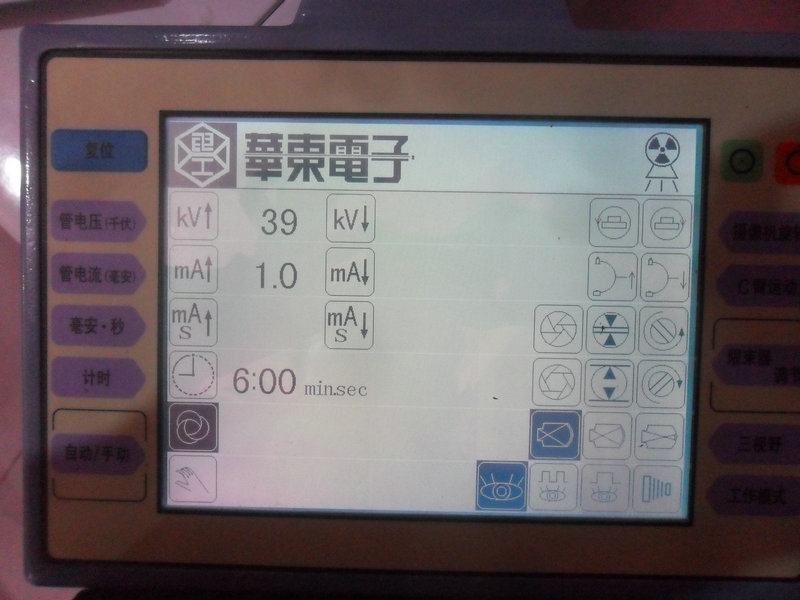

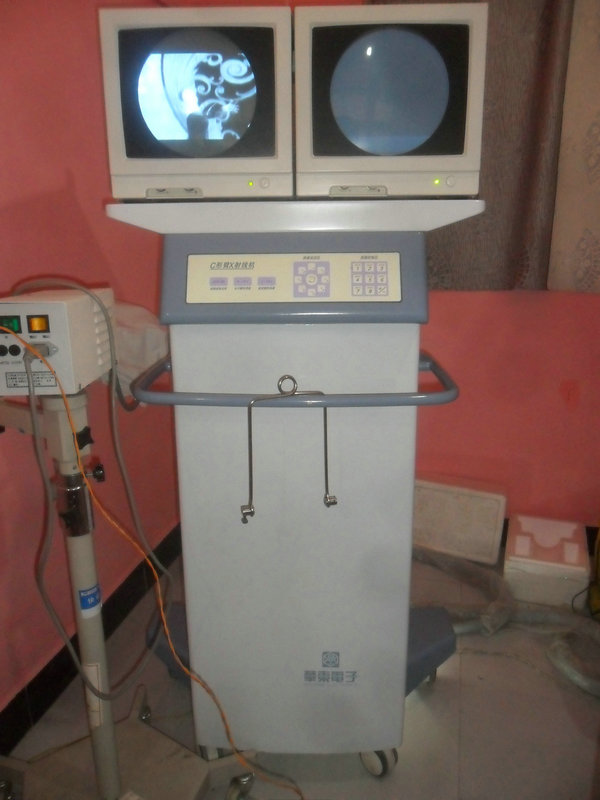

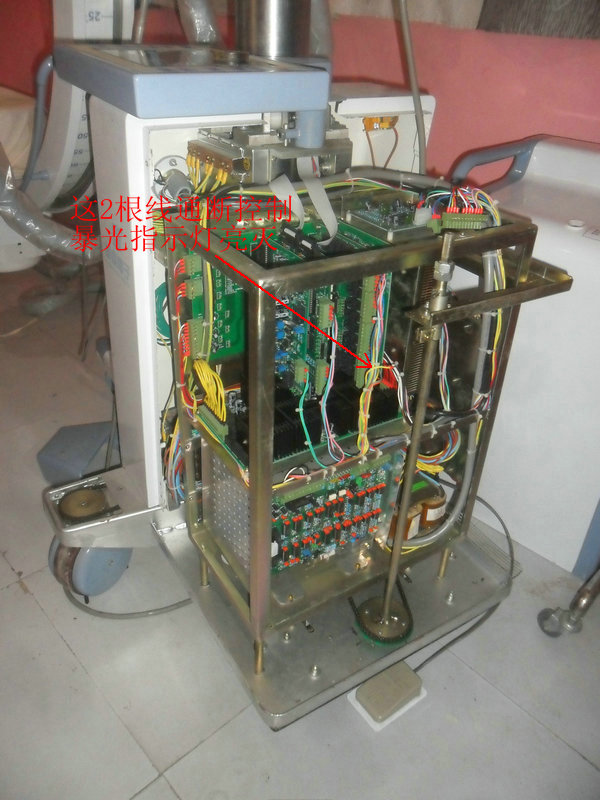

相关部分的照片：

xsq

rengbing 发表于 2013-12-2 08:29
希望看到检修结果

整体感觉该机接插件牢固，主机至监视器、图象存储电缆粗实，不易折断！
