ABX电磁阀应急处理图解-郑振寰

姚邵琪 · 发表于 2009-8-18 11:03:45

本帖最后由姚邵琪于 2009-8-18 11:19 编辑

ABX的电磁阀本身质量是不错的，但是由于仪器结构管路安排上的原因导致管路松脱泄漏，这种电磁阀一旦被试剂浸泡，日后线圈会腐蚀断裂，阀体也会锈蚀失灵。其实这也跟保养有关，保养跟得上，每次都及时更换管道也就没这些事儿了。

下面说的是一个应急处理方法，并且解体电磁阀体。

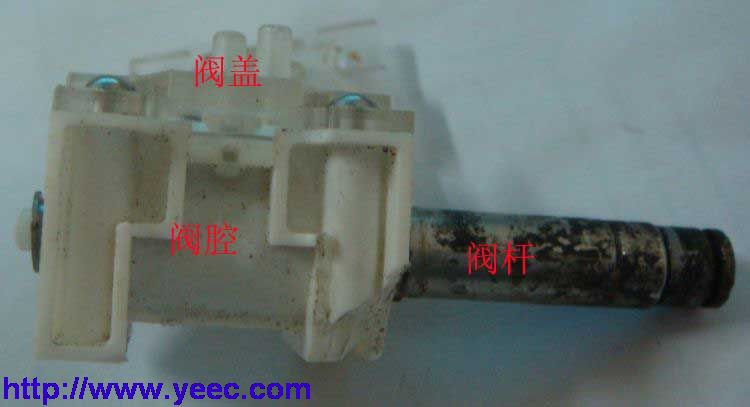

下图是一个P60的31号阀位置的阀体，虽然标签是12号，估计是工程师调换过。由于BASO溶血剂的特殊性，其废液有着强烈的老化和腐蚀管道的作用，废液管道很容易就硬化，而且跟流程有关，每次排废液后废液管道还积存上次的废液，除非等到下次测试才会排空，对于标本量小的医院来说，这些地方的保养尤为重要，否则，就会出现水漫金山的后果。

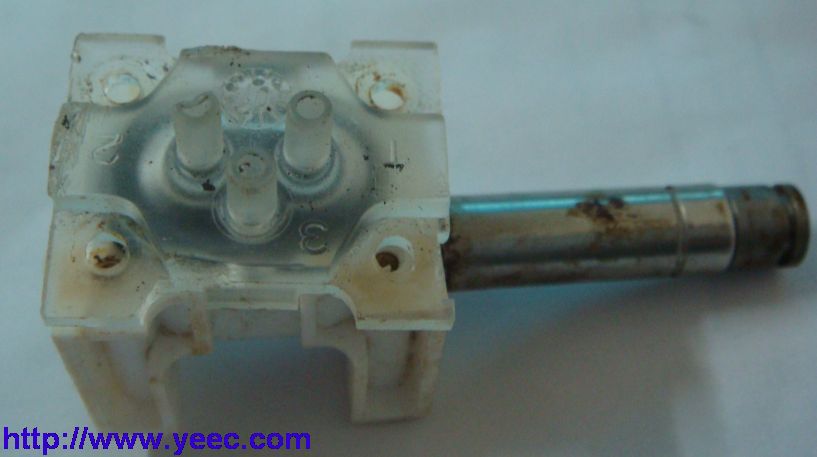

下图是去掉阀盖后的样子

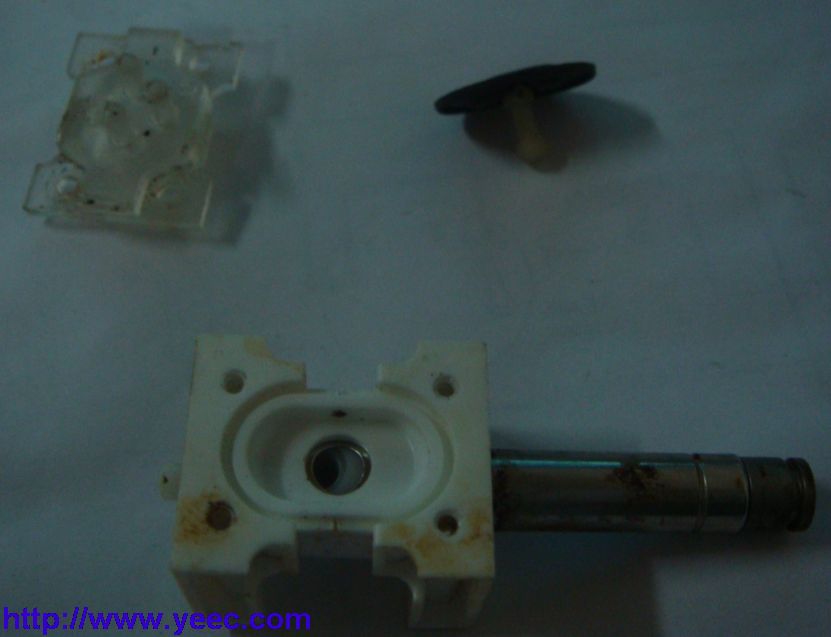

下图是去掉阀盖、阀膜后的样子

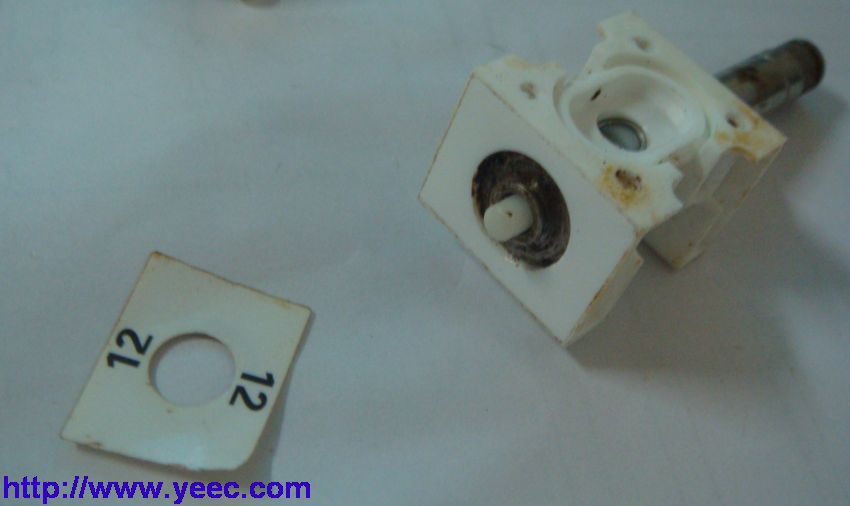

接着拆解，去掉标签，将堵头拆下，

这是全部的内部结构。

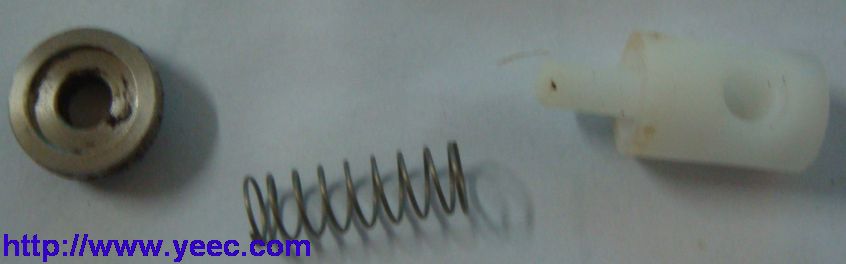

上图从左往右依次是堵头，阀膜活动腔，软铁，阀杆。

这个部分一般没有什么问题，要注意的是弹簧不要拉的太大，否则与软铁的弹簧相抵消，阀也就关闭不严漏气，弹簧过于压缩，会听到阀的声音闷小，出头也少，也有可能阀膜不能完全打开。所以这个弹簧的拉力和距离很关键，没有好办法，多试试吧。

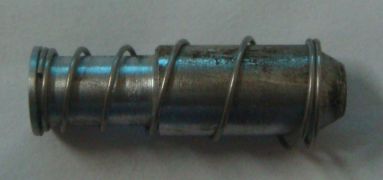

这是软铁部分，要点是弹簧和软铁绝对不能生锈，如果生锈一定要处理干净，并且保证软铁在弹簧里面运动自如，否则就要继续处理，不能有任何的涩滞感。弹簧过松，导致阀膜关闭不严，过紧导致阀膜打不开，但这个要比堵头那里的弹簧要求宽松，一般是尽可能的拉长。

这就是阀杆，红圈的部位绝对不能有锈蚀，一定要处理干净。否则磁力线会产生涡流而消失，电磁阀会在规定的动作时间之前就已经失去磁力了。

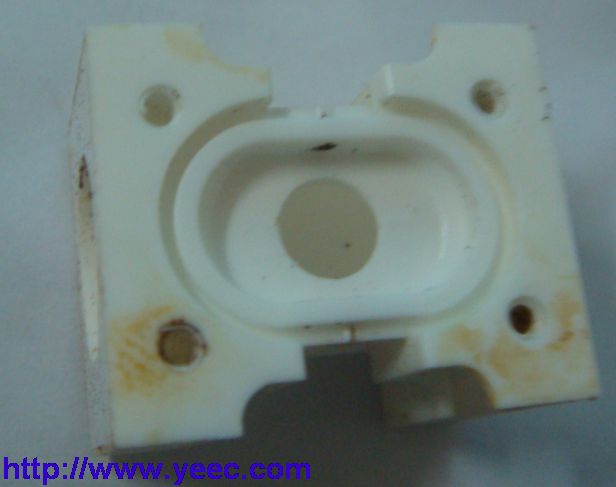

这是阀腔，没什么好说的，处理干净就是。

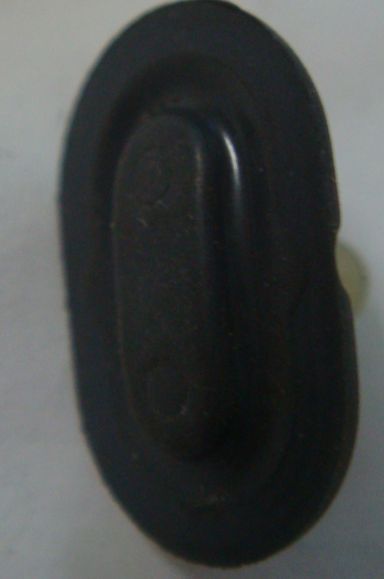

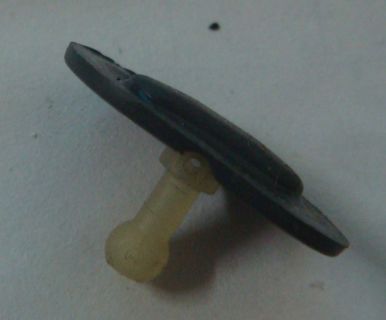

阀膜一般不破裂就可以用的

这个阀膜两端都有压痕了，这就是三通的原因，二通一般只有一头有，调换一下就可以继续用。

蜗牛 · 发表于 2010-5-15 09:39:06

学习啦

liuwg4887 · 发表于 2010-5-16 10:39:36

学习了。老郑太厉害了

成吉思汗 · 发表于 2010-5-19 14:44:22

应该用的是lee的阀把

韩鹏飞 · 发表于 2010-5-25 18:05:45

是不是ABX的

gaoxiaobing · 发表于 2010-5-26 19:35:55

这是不是asco阀

韩鹏飞 · 发表于 2010-6-10 11:20:28

能不能搞份ABX的中文说明

yicy12 · 发表于 2010-7-21 17:42:23

学习了。。。。。。

王勇 · 发表于 2010-9-20 20:53:35

讲的很好，学习了，哈哈！

paulsure · 发表于 2011-2-22 11:59:32

学习了。。。。。。
