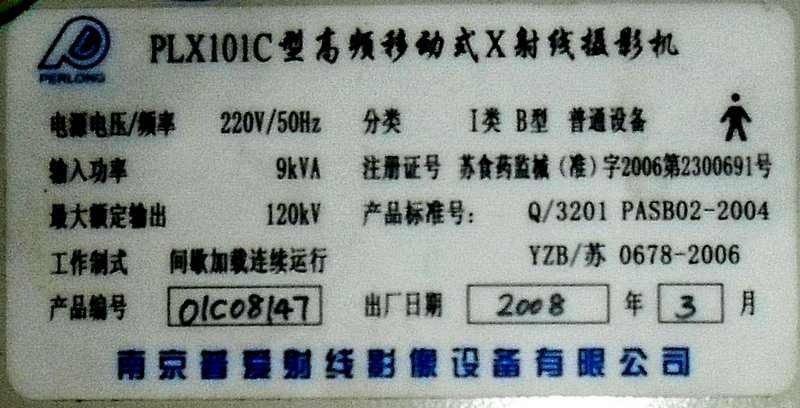

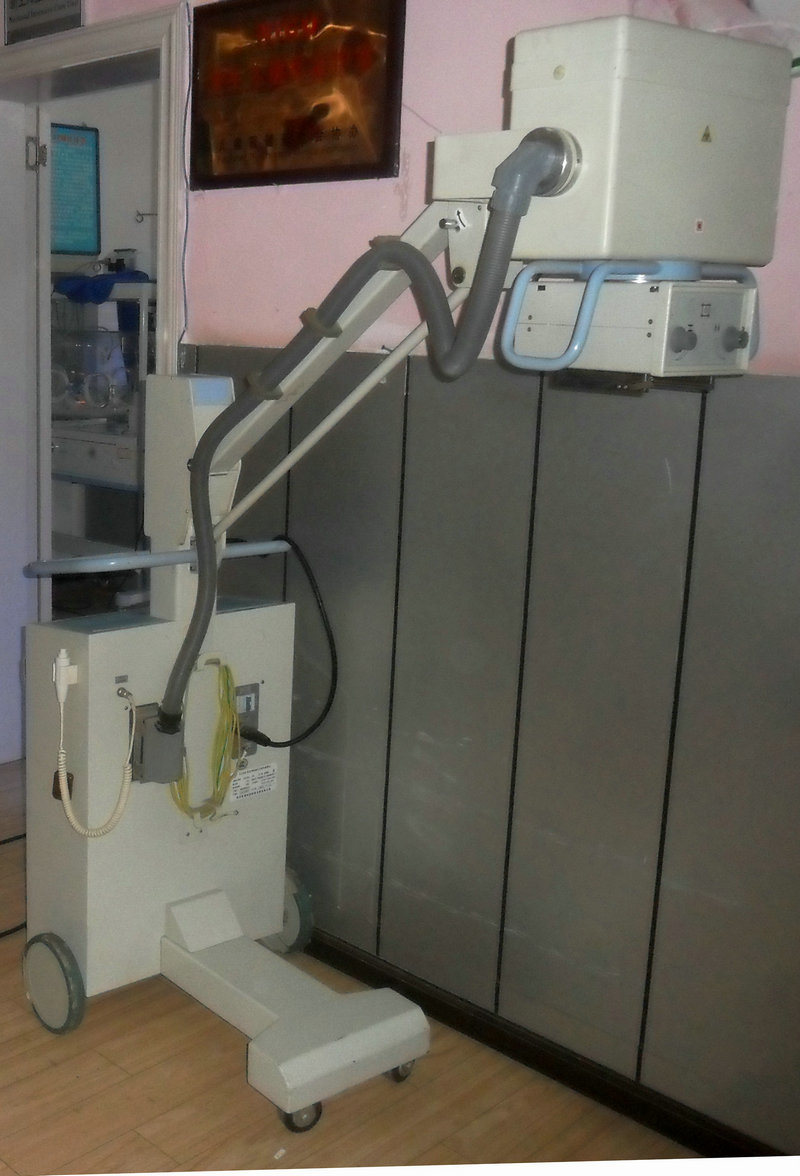

南京普爱PLX101C移动X摄影机限速器投照灯电路修复。求该灯延时30S电路图。

xsq · 发表于 2013-9-7 18:48:03

X摄影机限速器投照灯电路越简单越好，成本低、故障少、容易修。

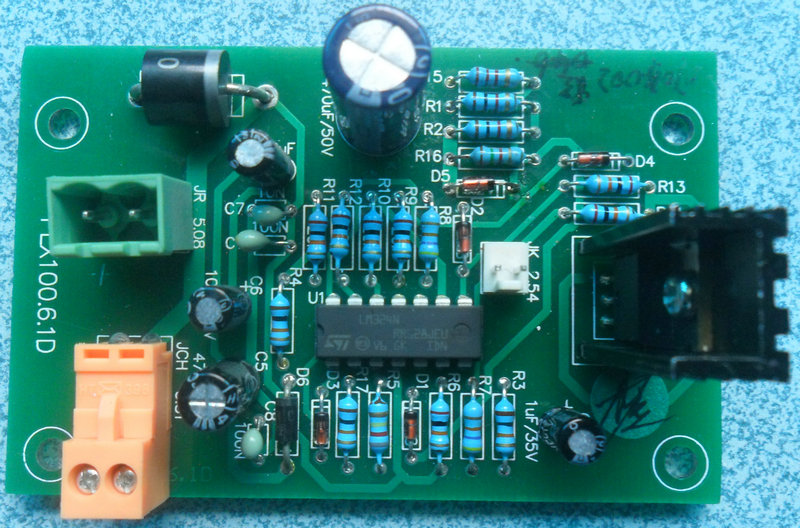

该机30秒延时电路不知为啥设计的这样复杂，17个电阻、7个二极管、8个电容、1个LM324集成块、1个IRFZ44V场效应管，用双面印刷板，不提供电路图。
本想用其他电路板代，但位置、孔距、接插头不便。就地修复。1个脚虚焊！
请问何人有该电路图，能否上传，方便下次修。

zhaol1979 · 发表于 2013-9-8 16:16:06

就这么几个原件还要什么图

xsq · 发表于 2013-9-8 22:46:48

zhaol1979 发表于 2013-9-8 16:16
就这么几个原件还要什么图

看来您是很熟悉该电路，

能否提供呢？
先谢谢！

疾风逐浪 · 发表于 2013-9-9 11:01:56

这个板故障率最高的就那LM324，其次是D1 D2 D3 D4 D5这几个二极管。先测一下那几个二极管吧，如果二极管没问题的话更换一下LM324估计就能解决了。

xsq · 发表于 2013-9-9 14:52:22

疾风逐浪发表于 2013-9-9 11:01
这个板故障率最高的就那LM324，其次是D1 D2 D3 D4 D5这几个二极管。先测一下那几个二极管吧，如果二极管没 ...

谢谢回复指导。

我习惯按图维修，有的放矢。双面印刷板5脚以上的元件拆卸费力。

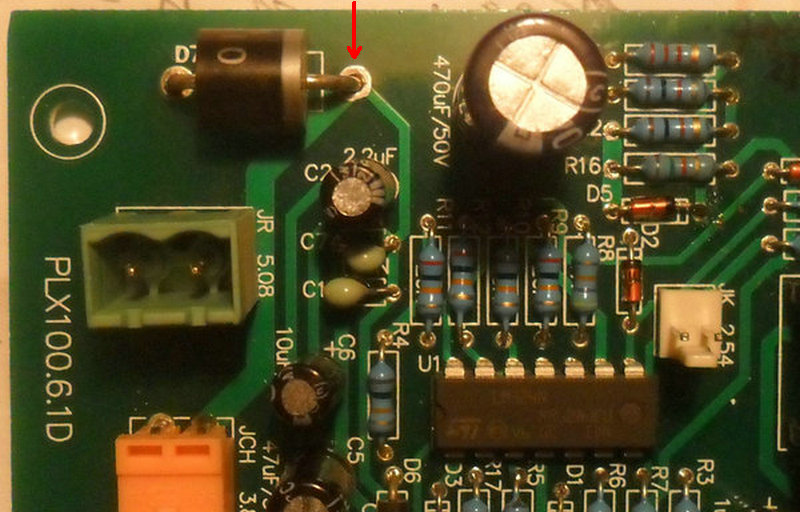

1楼已讲明：“1个脚虚焊！”。（图中红箭头指处！）索图方便下次修。

馨竹新疆 · 发表于 2015-12-17 16:15:30

学习了，多谢分享

xsq · 发表于 2015-12-21 20:04:44

馨竹新疆发表于 2015-12-17 16:15
学习了，多谢分享

共同学习。

wufei584 · 发表于 2016-2-17 09:07:47

学习了，太好了，对于我们新人

xsq · 发表于 2016-2-17 20:11:00

wufei584 发表于 2016-2-17 09:07
学习了，太好了，对于我们新人

可惜至今也没有电原理图。

qiaozhi119 · 发表于 2019-11-23 11:57:35

这个设备的图纸有老师有吗？或者维修手册
