[维修案例解析] 西南医用设备厂KFⅡ200mA射线机拍片时好时坏分析、探讨。

23
回复
8093
查看
[复制链接]
xsq 显示全部楼层 发表于 2013-7-4 08:31:04 |阅读模式
本帖最后由 xsq 于 2013-7-4 08:42 编辑

好时能拍几张、能用几天、甚至几个月,坏时1张也拍不了。
后来发现有个基本规律:多数情况每天开机后能正常拍几张,不能拍时关机再开也拍不了。拍不了片时按手闸Ⅰ感觉启动正常、旋转阳极旋转正常,再按下手闸Ⅱ时,没反映,不暴光。开始怀疑手闸及手闸Ⅱ继电器,但按手闸Ⅱ时继电器吸合的。

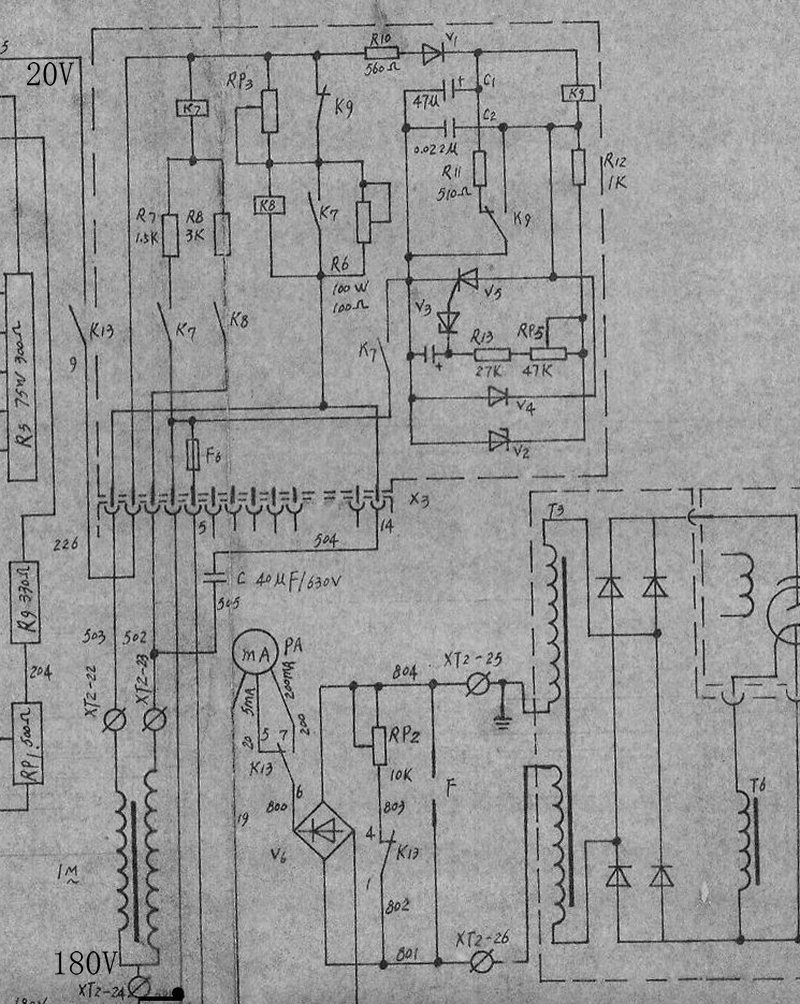

最后把原因缩小、确定在旋转阳极启动电路上:(实际图中电阻RP3是100W100Ω,R6是10W1.5Ω)
xsq 显示全部楼层 发表于 2013-7-5 10:06:32
正常时,按下手闸1,K13吸合,旋转阳极线圈上电(160V)启动旋转,启动旋转电流使K8吸,K8吸又使K7吸合,K7吸合使旋转启动延时电路上电,约0.8秒后K9吸合。K9吸合使暴光继电器预上电,再按下手闸Ⅱ暴光继电器才能吸合暴光。
xsq 显示全部楼层 发表于 2013-7-6 07:15:17
xsq 发表于 2013-7-5 10:06
正常时,按下手闸1,K13吸合,旋转阳极线圈上电(160V)启动旋转,启动旋转电流使K8吸,K8吸又使K7吸合,K7 ...

经观查,阳极虽然旋转,但K8没吸合。
K8为啥没吸合呢?原因有:
1、K8不良?K8线圈吸合电压是交流6伏,用交流5伏试,吸合正常;
2、R6短路或阻值变小?测量确为1.5Ω,将调节环去掉,调至最大值1.5Ω试也不行;
3、并联在K8线圈两端的K7长开触点短路或漏电?经查看和测试没此情况;
4、旋转启动电容40μ630V容量减小?
6、旋转线圈异常?
xsq 显示全部楼层 发表于 2013-7-7 07:37:54
xsq 发表于 2013-7-6 07:15
经观查,阳极虽然旋转,但K8没吸合。
K8为啥没吸合呢?原因有:
1、K8不良?K8线圈吸合电压是交流6伏, ...

修理要求:
一、安全、可靠。
二、不改或少改原电路。
三、简易、快捷、低费。
1、改换旋转启动电容40μ630V容量?手头没有此配件。
2、改换旋转线圈更不可能。
3、K8不吸合,是流过其的电流不够。将分流电阻R6阻值增大到2Ω,机器工作一切正常了。
现在探讨的是:为啥每天开机多能正常拍片几张呢?
工程师在线 显示全部楼层 发表于 2013-7-9 15:05:58
xsq 发表于 2013-7-7 07:37
修理要求:
一、安全、可靠。
二、不改或少改原电路。

      现在机器好啦?每天能拍的时候K8两端的电压是多少呢?不能拍摄时又是多少呢?还有能拍和不能拍时160V的电压有没有变化?K9触电接触情况查过没有?
工程师在线 显示全部楼层 发表于 2013-7-9 15:08:59
从电路看,影响K8工作的比较明显的器件就R6和K9,旋阳线圈和电容不会影响K8的工作,除非旋阳线圈接触不好!
工程师在线 显示全部楼层 发表于 2013-7-9 15:16:53
工程师在线 发表于 2013-7-9 15:05
现在机器好啦?每天能拍的时候K8两端的电压是多少呢?不能拍摄时又是多少呢?还有能拍和不能拍时16 ...

         从电路看,影响K8工作的比较明显的器件就R6和K9,旋阳线圈和电容不会影响K8的工作,除非旋阳线圈接触不好!
xsq 显示全部楼层 发表于 2013-7-9 16:35:09
工程师在线 发表于 2013-7-9 15:05
现在机器好啦?每天能拍的时候K8两端的电压是多少呢?不能拍摄时又是多少呢?还有能拍和不能拍时16 ...

5天来第1个回复,谢谢!
1、现在机器好啦?目前仍正常。
2、每天能拍的时候K8两端的电压是多少呢?K8吸合马上使K7吸合并自保,K7吸合又马上反过来使K8短路释放,过程不到0.5秒,没法测K8两端的电压是多少。
3、不能拍摄时又是多少呢?K8两端约1伏。
4、还有能拍和不能拍时160V的电压有没有变化?没有变化。
5、K9触电接触情况查过没有?检查过,特别是常闭触点,也代换过。
xsq 显示全部楼层 发表于 2013-7-9 16:39:53
工程师在线 发表于 2013-7-9 15:16
从电路看,影响K8工作的比较明显的器件就R6和K9,旋阳线圈和电容不会影响K8的工作,除非旋阳线 ...

1、旋转启动电容40μ630V容量减小会不会影响启动电流减小而使流过K8的电流小不吸合呢?
2、旋转线圈异常?如阻值或感抗会不会增大?也使启动电流减小而使流过K8的电流小不吸合呢?
工程师在线 显示全部楼层 发表于 2013-7-10 08:52:37
xsq 发表于 2013-7-9 16:39
1、旋转启动电容40μ630V容量减小会不会影响启动电流减小而使流过K8的电流小不吸合呢?
2、旋转线圈异常 ...

       如果电容减少了,只能使启动电流变大,K8更应该吸合。估计还是电阻触电问题,会否是R6触电氧化?刚开机是因为接触不好,使K8两端压降较高,可以自由吸合,工作到R6发热后接触好了,R6阻值下降,导致K8上的压降变低不能使其吸合?
      我的猜测,不一定正确。
      班门弄斧了
