[维修经验分享] 液晶显示器开机后1秒1秒的闪,电源灯也闪的修复。

  [复制链接]
发表于 2013-3-3 22:06:50 | 显示全部楼层 |阅读模式
怀疑是电源的问题,从未修过液晶显示器,电源又无图纸,先拆开看看。

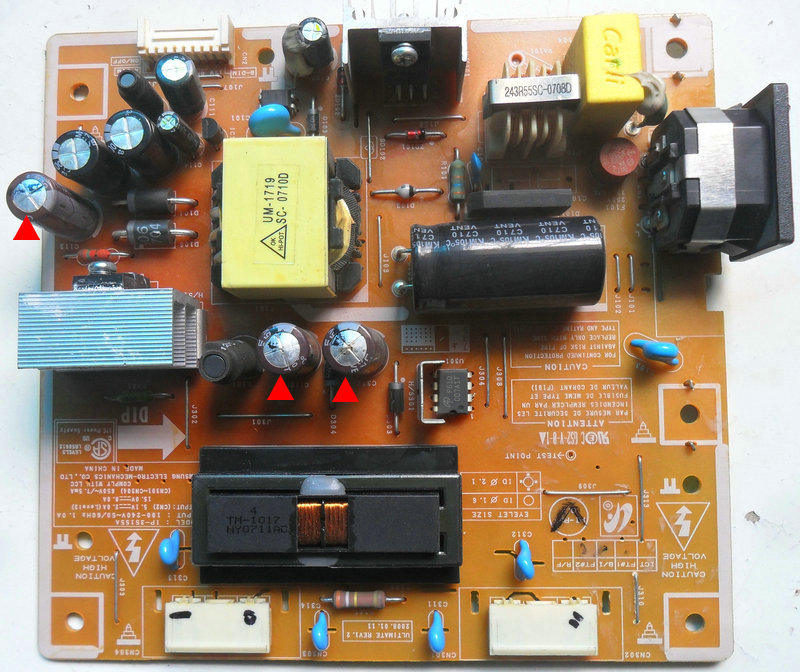

电源板主件拆下后,除见3只电容C316、C112(均为25V820μ)及C113(25V470μ)顶端铝壳部分有点凸起外(红三角指处),未见其他异常(其他电解电容均是平的,还有点凹)。
只好先拆下3只电容:
电容C316、C112(均为25V820μ),拆下实测1只120μ,另1只才98μ;
C113(25V470μ)拆下实测90μ。
可为啥这3只电容会有点凸起,且容量减少如此之大呢?

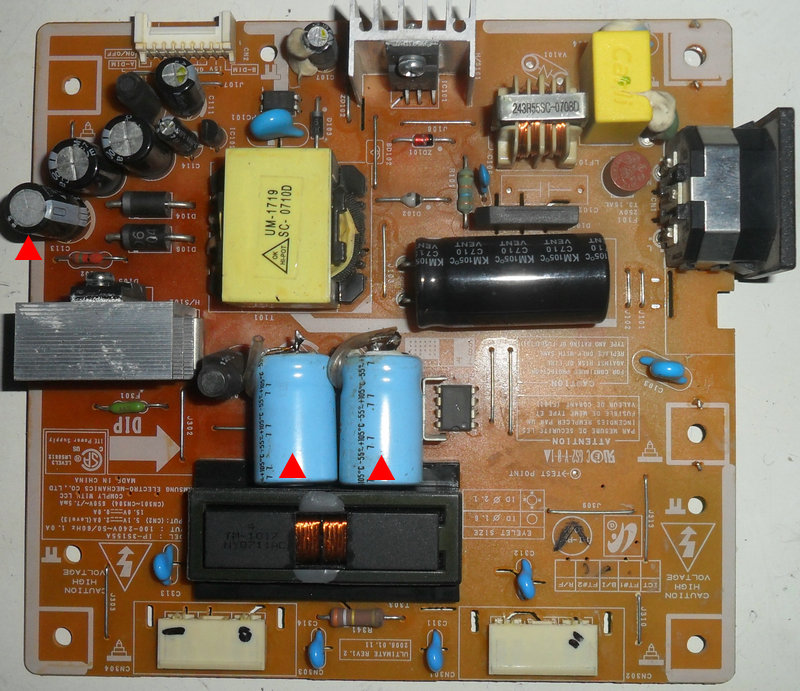

没有25V820μ那样小体积的电容,将大体积的横着放置。(红三角为新换上的
换上3只新电容后,开机一切正常了。
供大家今后遇此情况参考。
发表于 2013-3-7 21:39:53 | 显示全部楼层
好吧,我以后也传图!
我想当斑竹,可以吗?
 楼主| 发表于 2013-3-7 21:43:47 | 显示全部楼层
lfcaogong 发表于 2013-3-7 21:39
好吧,我以后也传图!
我想当斑竹,可以吗?

见版主申请与请假专区:http://bbs.bmeol.com/forum-25-1.html
发表于 2014-11-18 15:33:40 | 显示全部楼层
学习了,谢谢版主
已绑定手机
发表于 2014-11-25 21:47:14 | 显示全部楼层
液晶显示器实用多年,出现各种故障,表现不同,大多是这种电容故障。
 楼主| 发表于 2014-11-26 09:35:48 | 显示全部楼层
tktc 发表于 2014-11-25 21:47
液晶显示器实用多年,出现各种故障,表现不同,大多是这种电容故障。

才用了1年,而且是进口的。
已绑定手机
已实名认证
已企业认证
发表于 2016-5-6 16:07:46 | 显示全部楼层
我遇到过电源上的电感烧了,一上电就跳闸。
已绑定手机
发表于 2016-5-6 16:23:02 | 显示全部楼层
南国知心 发表于 2016-5-6 16:07
我遇到过电源上的电感烧了,一上电就跳闸。

大屏幕液晶电源也经常遇到这样的故障,谢谢分享。
 楼主| 发表于 2016-5-7 07:45:25 | 显示全部楼层
南国知心 发表于 2016-5-6 16:07
我遇到过电源上的电感烧了,一上电就跳闸。

可能是电源滤波电感短路了。
发表于 2016-6-17 12:39:48 | 显示全部楼层
不知道是不是3842之类的ic,有可能的3842的供电有问题,通过交流整流滤波后大概380vdc,经过一个电阻后供给3842的7脚。还有就是负载有断路会导致保护一闪一闪。希望能帮到你
