万东F30－IIG维修一例

liudabo

       如题，乡镇卫生院一台万东F30－IIG机器。
       故障现象：开机正常，按下手闸一档只有极微弱的声，不能爆光。
       故障检修：经查按下手闸一档后只有一个小继电器动作，准备继电器JC8无反应，旋转阳极不转，再查RD3保险断。因RD3保险连接的线路比较多，开始想用断开负载的方法，但尝试半小时后放弃。后仔细查找线路图，发现RD3主要是为各继电器供电用，于是分别测量各继电器线圈阻值，发现II床继电器的阻值明显异于其它的，但查找材料表和其它的继电器为同一型号JZ7—44。买来新继电器换上，一切正常。
        体会：但实际维修工作却走了些许弯路，开始断开各负载的时候，忘了测线圈，只想到RD3在该页图纸上的负载，连烧三个保险后才想到，可能RD3的负载不止这几个继电器，还有切换床台的时候RD3只是供给二个床台继电器的，按手闸一档后才能联系别的负载。浪费了不少时间。不过还是走出了误区。
        总结：还是经验不够，换了新保险，在按手闸一档前，应当先切换床台可以快速的分割故障范围。

xsq

“发现II床继电器的阻值明显异于其它的，”
能告知“II床继电器”在电路图中的代码吗？

22656758

写的有些简略  新手看不懂

xsq

22656758 发表于 2013-2-20 21:00
写的有些简略  新手看不懂

所以再请教“能告知“II床继电器”在电路图中的代码吗？”

liudabo

“发现II床继电器的阻值明显异于其它的，”
能告知“II床继电器”在电路图中的代码吗？
II床继电器的代码是：J2或JC2，（图纸在医院，没记清楚）其型号是：JZ7—44
本人也是回想修复经过，觉得有必要发个贴，一来自己理下头绪，二来给新手们有帮助。可能说的有些简略，但我相信，只要遇到此机型的RD3保险烧，肯定有极大的帮助！

liudabo

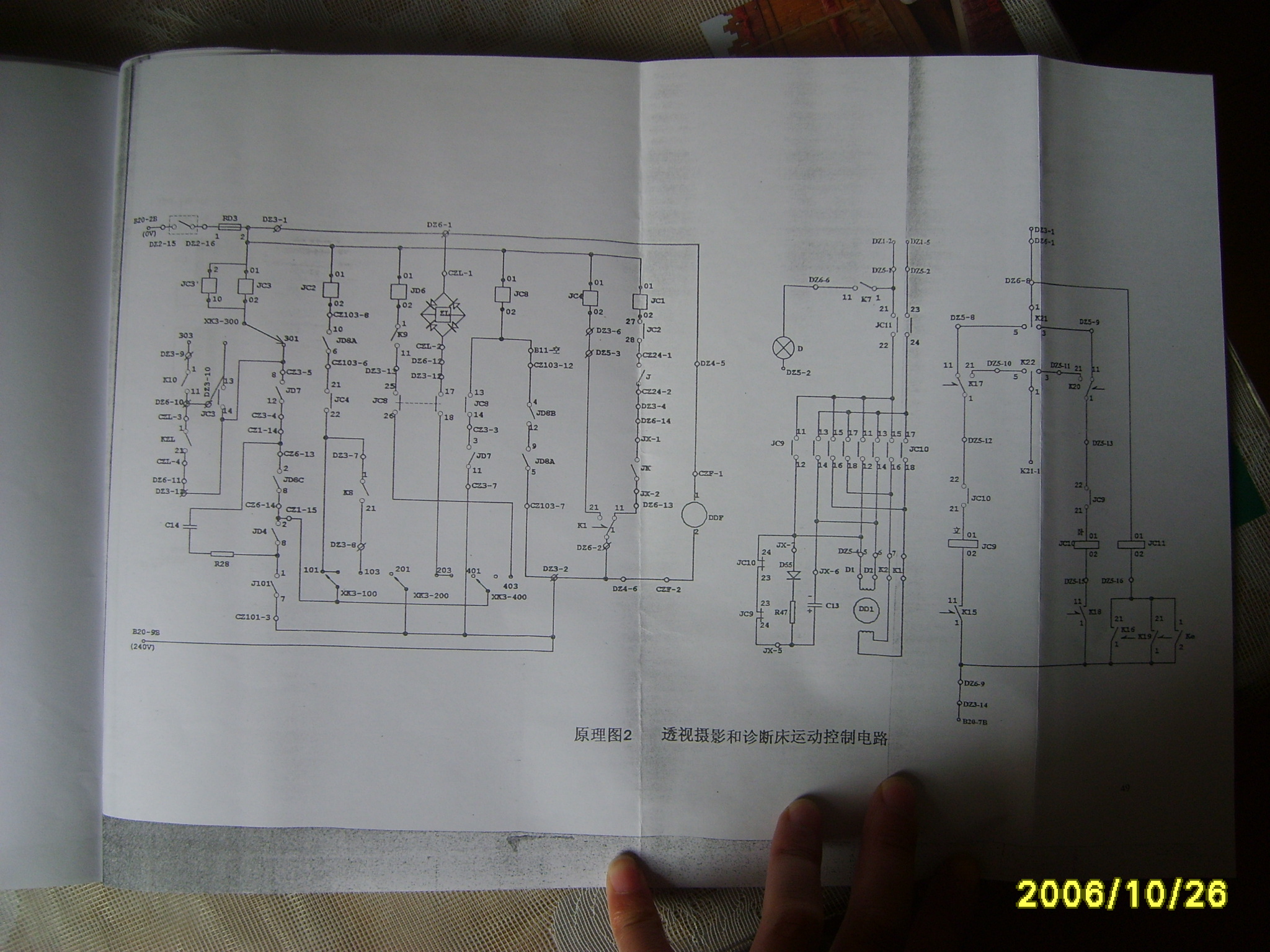

有个F30——IIF的图纸，大家看下
与IIG的有些不太一样

xsq

liudabo 发表于 2013-2-21 09:11
“发现II床继电器的阻值明显异于其它的，”
能告知“II床继电器”在电路图中的代码吗？
II床继电器的代 ...

  谢谢再次回复。

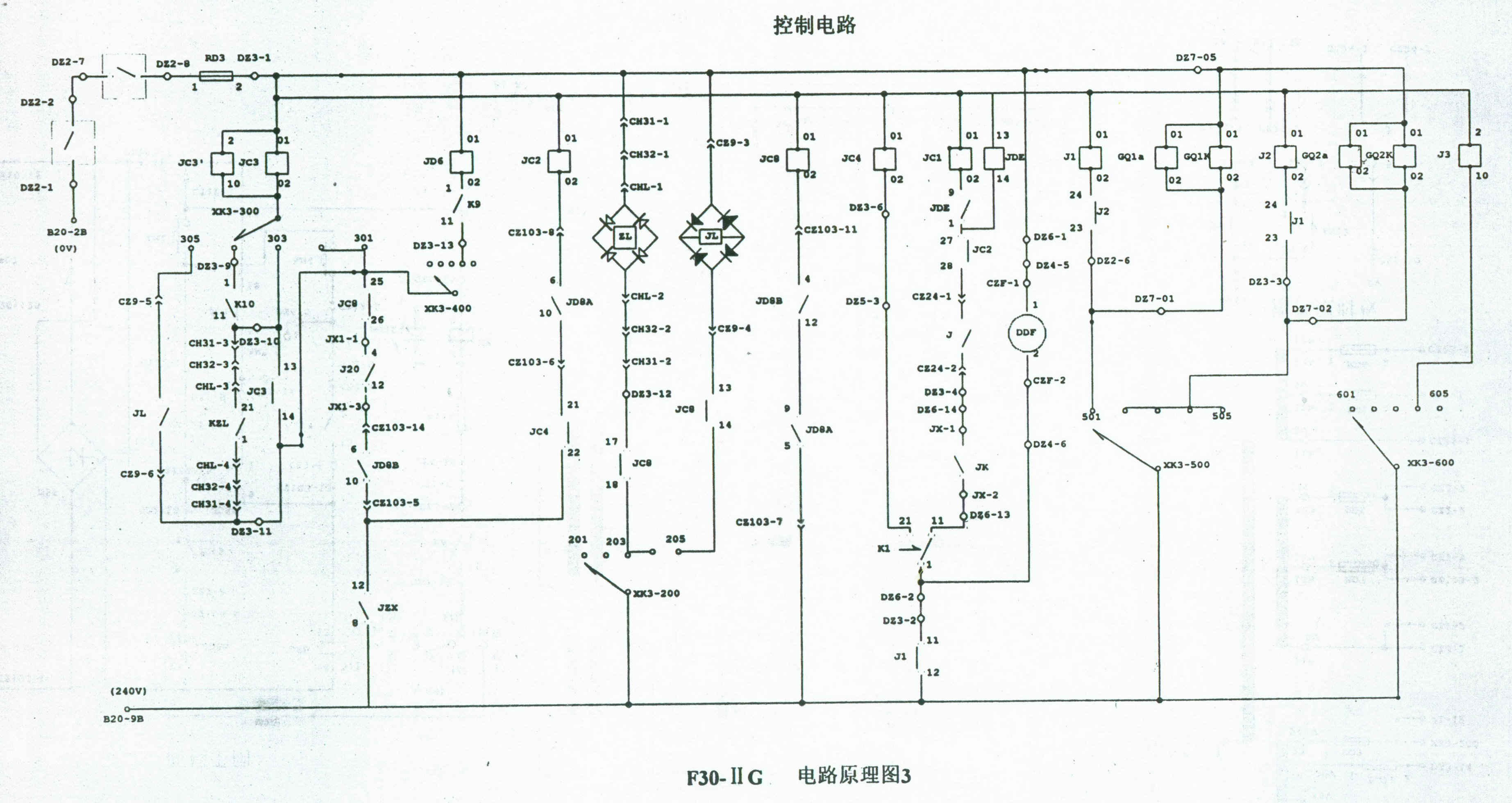

万东F30－IIG有关这部分的图我上传。是开机就烧、还是转换到Ⅱ床即烧、还是按手闸Ⅰ档再烧RD3保险？

liudabo

转换到II床即烧RD3，看来版主水平确实高啊，一下就问中要害了，我也是修完后才想到的，开始走入误区，浪费了不少时间。
就是J2继电器，因为开始手里的保险不够，只有3个，而XK3 500的技术选择开关在普摄位置（透视部分乡镇好多没装，这台也没装）.所以一直没有考虑这个问题。而且我那边图纸没有你那个全，是分开的，我找了好久没找到I、II床的转换电路，还是摸黑修好这部分的，修完转换床台才想到的.

liudabo

对了，版主，原创的有加分不？我好像没加到分啊，呵呵

xsq

liudabo 发表于 2013-2-22 21:26
转换到II床即烧RD3，看来版主水平确实高啊，一下就问中要害了，我也是修完后才想到的，开始走入误区，浪费了 ...

楼主有问有回，威望加10，金钱加13。
希望多发有始有终的交流贴。
