[基础知识普及] 四极X线管的困惑

12
回复
6323
查看
  [复制链接]
器械维修 显示全部楼层 发表于 2013-2-2 11:25:39 |阅读模式
大约90年,我装过几只四极200毫安旋转阳极X线管,杭州产。以往200毫安旋转管一般都是 大焦点、小焦点和公用端,但四极管X线管却多了一个公用端,装管时让人费解。一开始我选一个公用端,试机,摄影时各挡毫安值均偏低,后来通过咨询把两条公用端短接,试机正常。实测两个公用端之间有零点几欧姆的阻值,到现在我也不太清楚,厂家为什么要生产四极200毫安旋转阳极X线管,有什么特殊用途吗?
xsq 显示全部楼层 发表于 2013-2-2 22:06:21
请教:还记得清生产厂名及机器型号吗?90年的图纸我没有,但1990年产的国产X机我多有。
22656758 显示全部楼层 发表于 2013-2-4 11:29:05
我猜 当时大小焦点是分立控制的
器械维修 显示全部楼层 发表于 2013-2-4 16:33:15
xsq 发表于 2013-2-2 22:06
请教:还记得清生产厂名及机器型号吗?90年的图纸我没有,但1990年产的国产X机我多有。

机器是F30-IID型、管子是杭州的
器械维修 显示全部楼层 发表于 2013-2-4 16:47:55
22656758 发表于 2013-2-4 11:29
我猜 当时大小焦点是分立控制的

但是两个公用点之间不是分离的,存在零点几欧姆的阻值,不知当时设计是处于那种考虑,在X光机中,X线管的灯丝一般都是交替工作的,这一点在低压电路中都是这样做的,如果之前再加一道灯丝切换,是不有点多余了,个人见解。
xsq 显示全部楼层 发表于 2013-2-4 21:42:52
器械维修 发表于 2013-2-4 16:33
机器是F30-IID型、管子是杭州的

北京万东F30-IIB、F30-IIC、F30-IID、F30-IIG型X机电路图我基本都有,明天查找后将F30-IID电路图贴上来,记得球管阴极也是3脚(3根)。

北京万东F30-IIB、F30-IIC、F30-IID、F30-IIG型X机主要差别:
F30-IIB型:
1、固定阳极球管、2、真空高压整流管、3、真空闸流管限时电路、4、机器容量保护电路;
F30-IIC型:
1、固定阳极球管、2、真空高压整流管、3、真空闸流管限时电路、4、二极管、三极管组合容量保护电路;
F30-IID型:
1、旋转阳极球管、2、半导体高压整流管、3、真空闸流管限时电路、4、二极管、三极管组合容量保护电路;
F30-IIG型:
1、旋转阳极球管、2、半导体高压整流管、3、二极管、三极管组合限时电路、4、二极管、三极管组合容量保护电路。
xsq 显示全部楼层 发表于 2013-2-4 21:52:14
22656758 发表于 2013-2-4 11:29
我猜 当时大小焦点是分立控制的

国内生产厂家不会画蛇添足吧!
xsq 显示全部楼层 发表于 2013-2-5 09:02:28
器械维修 发表于 2013-2-4 16:47
但是两个公用点之间不是分离的,存在零点几欧姆的阻值,不知当时设计是处于那种考虑,在X光机中,X线管的 ...

找到了北京产F30-IID型电路及杭州产的球管参数:
北京F30-ⅡD图标:

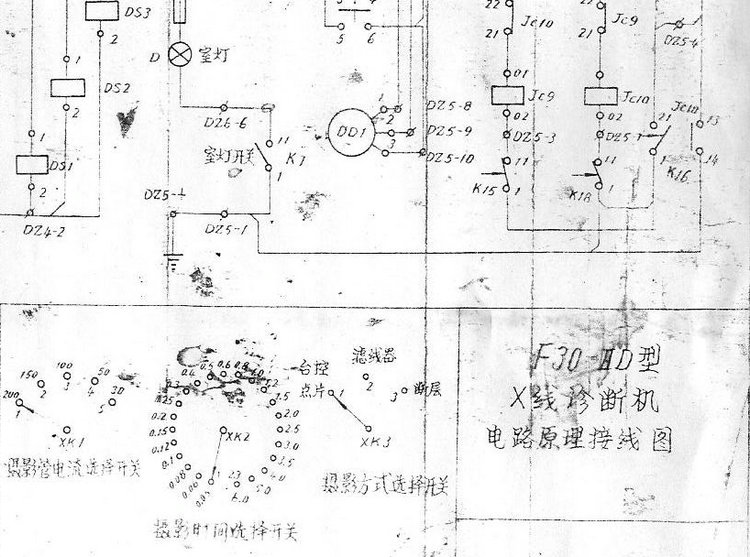

北京F30-ⅡD球管部分电路:

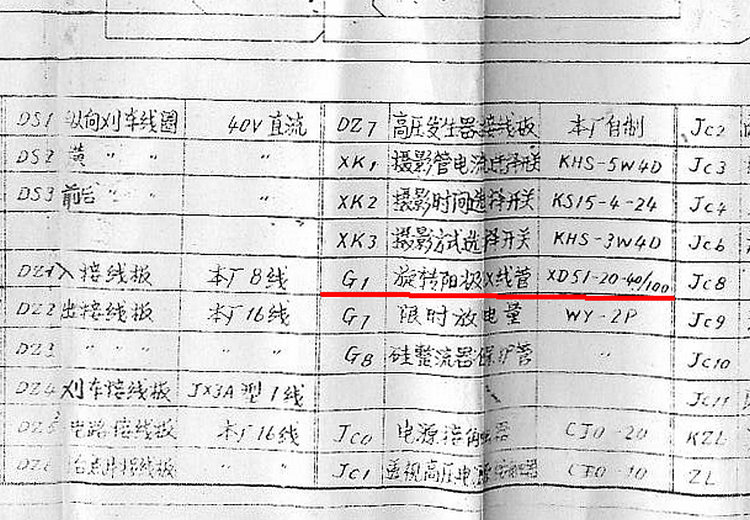

北京F30-ⅡD球管型号:

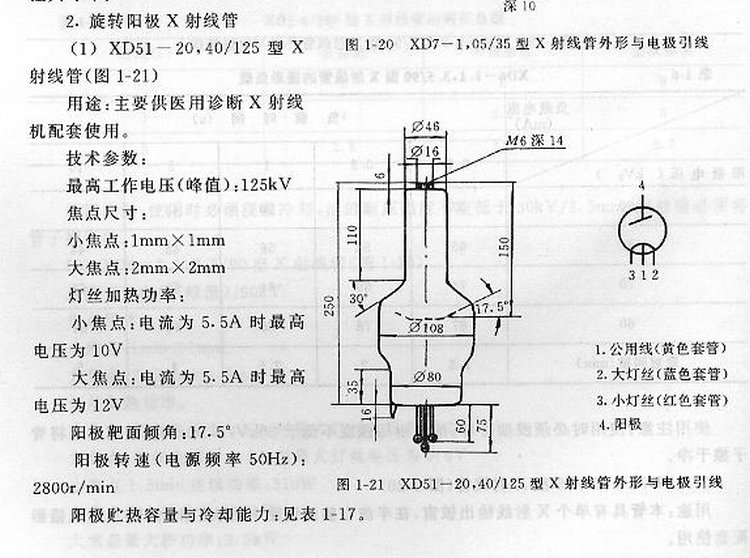

北京F30-ⅡD球管参数:
器械维修 显示全部楼层 发表于 2013-2-5 10:53:38
xsq 发表于 2013-2-5 09:02
找到了北京产F30-IID型电路及杭州产的球管参数:
北京F30-ⅡD图标:

加上阳极应该算5极管,原配的是4极管
xsq 显示全部楼层 发表于 2013-2-5 14:48:32
器械维修 发表于 2013-2-5 10:53
加上阳极应该算5极管,原配的是4极管

讲技术要向您们年轻人学习,旧X光资料有些,但都在淘汰了。
新东西没学会,老知识现在多用不上了。
