[设备故障求助] 上海医疗XG-211透视及拍片无x线产生

17
回复
8500
查看
  [复制链接]
星空牧羊 显示全部楼层 发表于 2013-1-25 00:40:01 |阅读模式
本帖最后由 星空牧羊 于 2013-1-27 01:13 编辑

故障现象:不会曝光。
  简单检查了下,按下透视及曝光时,球管会转,高压发生器初级电源P1、P2端无电压,应该为控制部分问题,手上没图纸,不知道怎么检查,希望维修过或熟悉此机的朋友能提供些建议。

多谢超级版主xsq与技术员器械维修,检查后发现XSJ板上7815坏了,更换后故障依旧。
xsq 显示全部楼层 发表于 2013-1-25 08:58:52

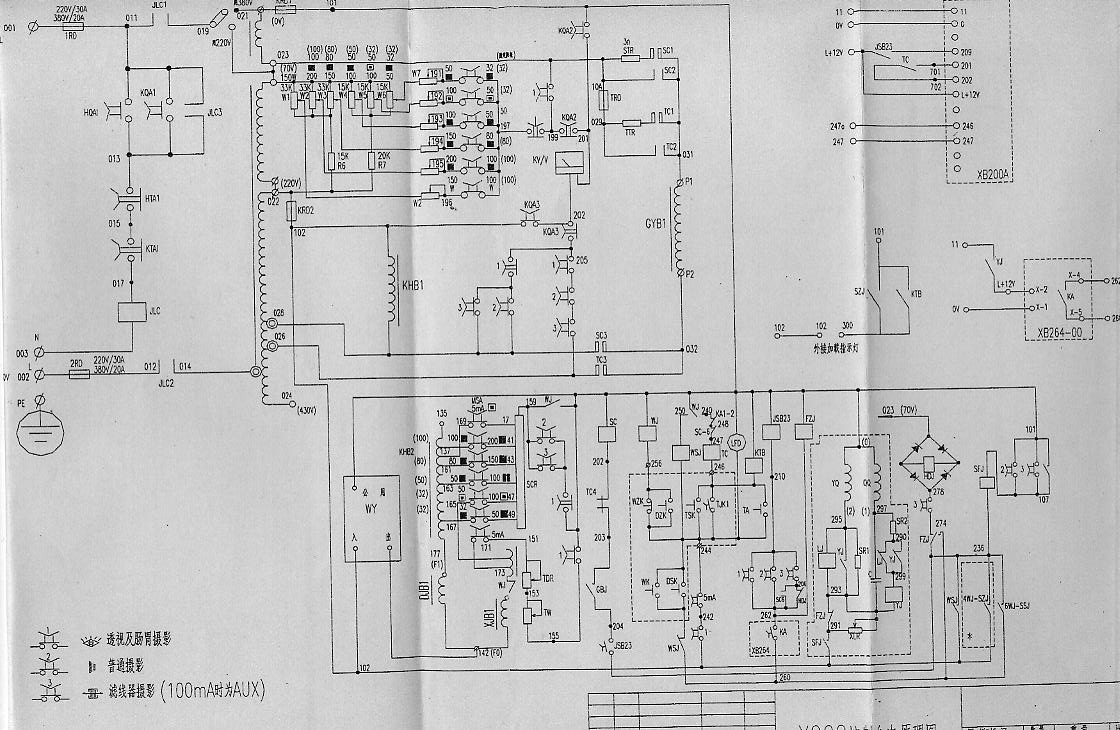

球管会转预备正常,透视及拍片无x线产生,看透视(继电器TC)及拍片继电器SC)吸合否?和不吸合,先查看球管灯丝亮否(F0、F1、F2有无电压)?您应该能修复。先传张该机主电路图给您参考(现拍的,效果差点) 。
星空牧羊 来自手机 显示全部楼层 发表于 2013-1-25 11:54:53
多谢楼上提供图纸
xsq 显示全部楼层 发表于 2013-1-25 12:54:41
星空牧羊 发表于 2013-1-25 11:54
多谢楼上提供图纸

只要我有的,都愿提供。再给您来张扫描的图,清晰多了。
to web.jpg
器械维修 显示全部楼层 发表于 2013-1-25 14:24:42
延时继电器没工作 XSJ
xsq 显示全部楼层 发表于 2013-1-25 21:22:53
器械维修 发表于 2013-1-25 14:24
延时继电器没工作 XSJ

透视有或无x线产生,与延时继电器没工作XSJ(XB264-00)应该没关系吧?!
器械维修 显示全部楼层 发表于 2013-1-26 16:41:53
本帖最后由 器械维修 于 2013-1-26 16:43 编辑
xsq 发表于 2013-1-25 21:22
透视有或无x线产生,与延时继电器没工作XSJ(XB264-00)应该没关系吧?!


只有旋转阳极达到正常转速 ,一般需0.8SX线管才能曝光,也就是XSJ工作时间
星空牧羊 显示全部楼层 发表于 2013-1-26 18:21:41
透视有或无x线产生,与延时继电器没工作XSJ(XB264-00)应该没关系吧?!


原来短接204与236时,按下透视键曝光指示灯亮,毫安表有电流,现在短接204与236,不按任何键,曝光指示灯直接亮,毫安表数值稳定。什么原因?还有JSB23是哪个继电器,一直没找到。
器械维修 显示全部楼层 发表于 2013-1-26 19:23:16
本帖最后由 器械维修 于 2013-1-26 19:28 编辑

JSB就是时间继电器,也常损坏,面板时间选择器就是JSB
xsq 显示全部楼层 发表于 2013-1-27 00:03:06
器械维修 发表于 2013-1-26 16:41
只有旋转阳极达到正常转速 ,一般需0.8SX线管才能曝光,也就是XSJ工作时间

透视旋转阳极是不转的,不需0.8S延时,X线管就能曝光。
