血氧饱和度探头接法的探讨

xxl2011 · 发表于 2012-9-15 14:09:31

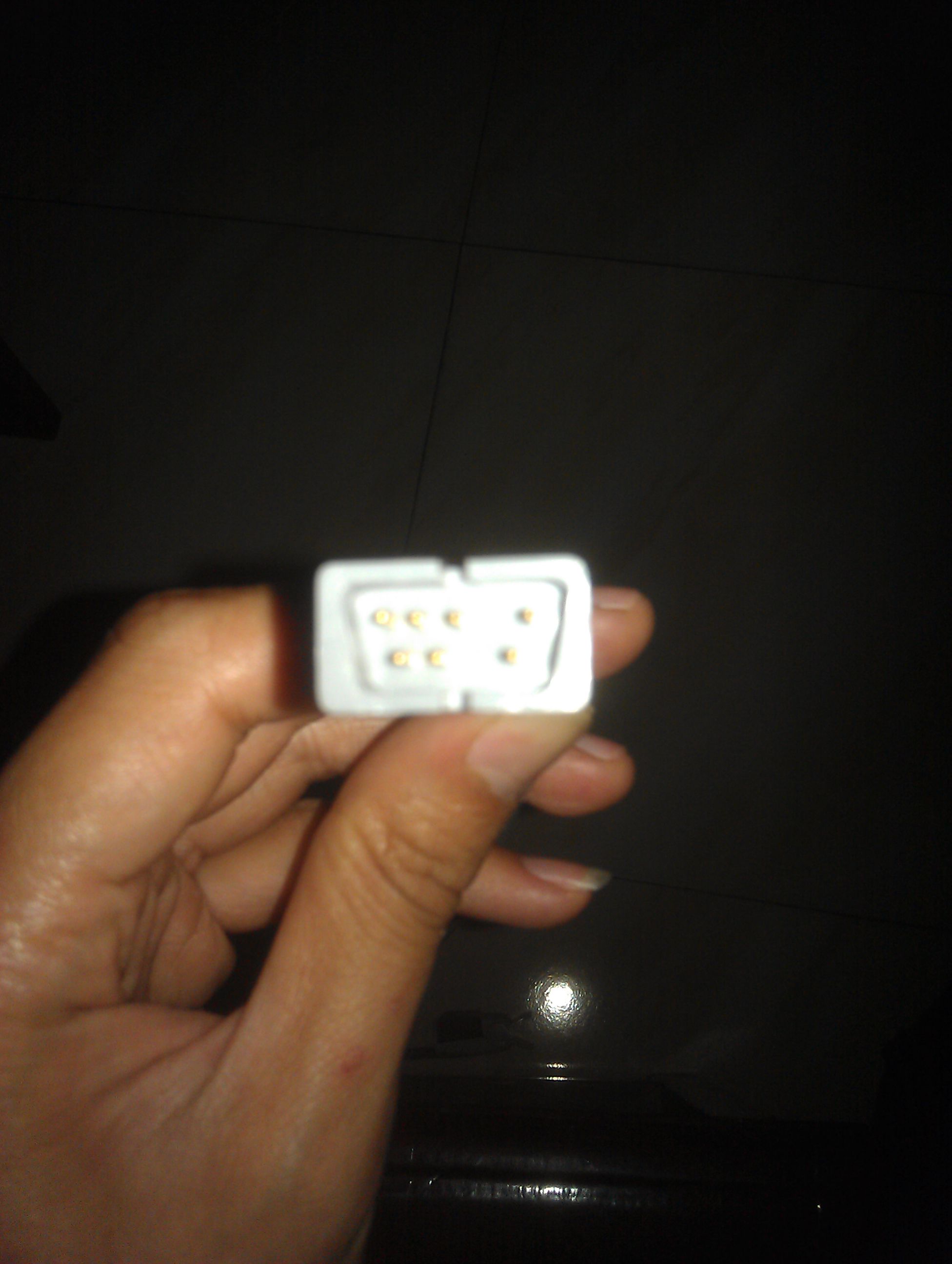

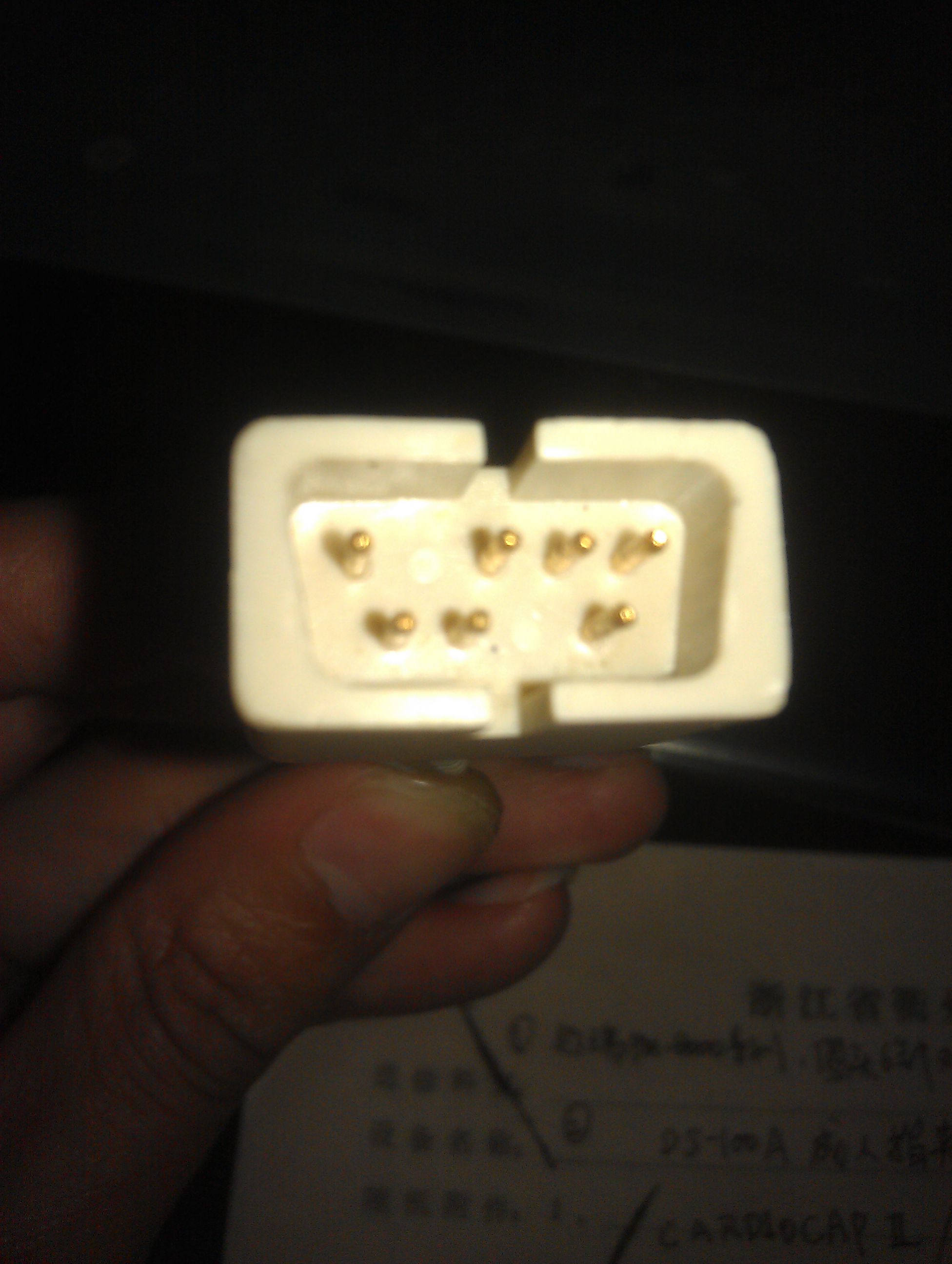

，一般监护仪通用的探头都匹配，但DATEX的确是相反的，


，怎么各接法

fengd · 发表于 2012-9-15 20:21:38

厂家不一样了知识产权的保护说白了就是为了你只能使用我的产品而已。

707396395 · 发表于 2012-9-18 11:07:50

我做过这个东西，只要把线序一一对应就可以了。只有4跟线是有用的，红色和橙色分别是红光和红外光，黑色白色是接收信号的。注意与屏蔽线（接地的）不要短了就行了。

xxl2011 · 发表于 2012-9-19 08:29:59

1,9脚电阻的作用是不是就是检测电路啊！
是不是有些做起来没有的。

gsycywrr · 发表于 2012-9-21 15:57:06

707396395 发表于 2012-9-18 11:07
我做过这个东西，只要把线序一一对应就可以了。只有4跟线是有用的，红色和橙色分别是红光和红外光，黑色白色 ...

黑色白色是接光电管，红色和橙色接红外光发射管，如果不亮，将其对调即可。

誉源 · 发表于 2013-3-14 08:49:06

学习了谢谢

木悠雅 · 发表于 2014-1-7 10:29:09

涨知识，thx
