北京万东HMC-36型移动式C型臂X射线机摄像头坏或拨下摄像头监示器上现象：

xsq · 发表于 2012-9-1 12:57:05

本帖最后由 xsq 于 2012-9-1 15:19 编辑

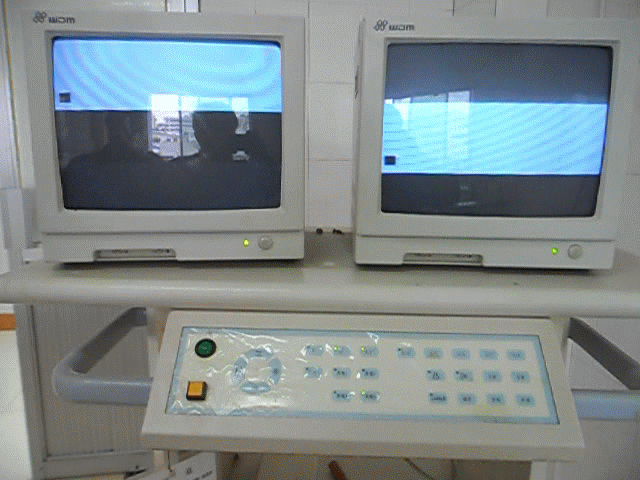

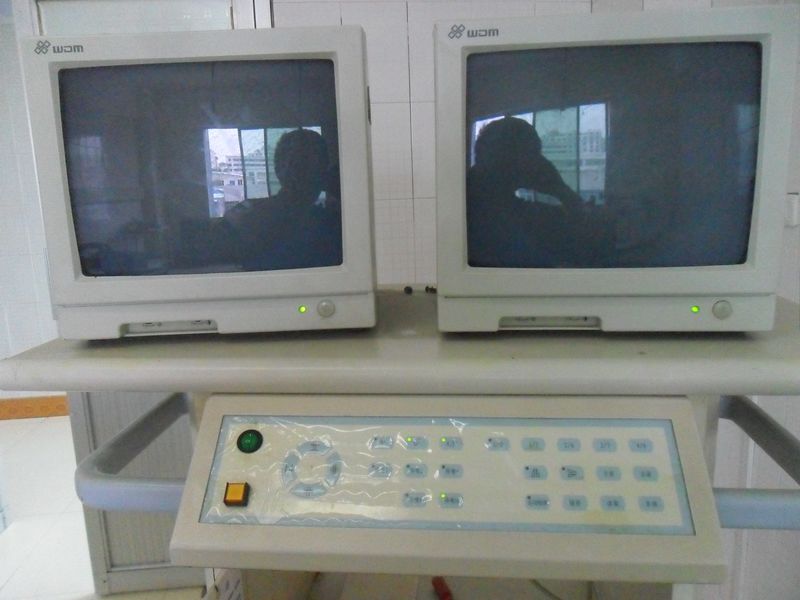

该机摄像头坏或拨掉摄像头，监示器上无电子园，且整个屏幕闪动，现象如图：


jking · 发表于 2012-9-2 14:28:00

监视器坏了就是这个现象啊。学习了。谢谢

xsq · 发表于 2012-9-2 21:23:55

jking 发表于 2012-9-2 14:28
监视器坏了就是这个现象啊。学习了。谢谢

不是“监视器坏了就是这个现象啊”
是“摄像头坏或拨下摄像头监示器上现象”该机是这个现象。
其他多数机器不是这个现象。
该机摄像头1万5仟元左右（其他多数机器摄像头没这样贵）。

xsq · 发表于 2012-9-2 22:03:09

jking 发表于 2012-9-2 14:28
监视器坏了就是这个现象啊。学习了。谢谢

摄像头坏或拨下摄像头才是这个现象。

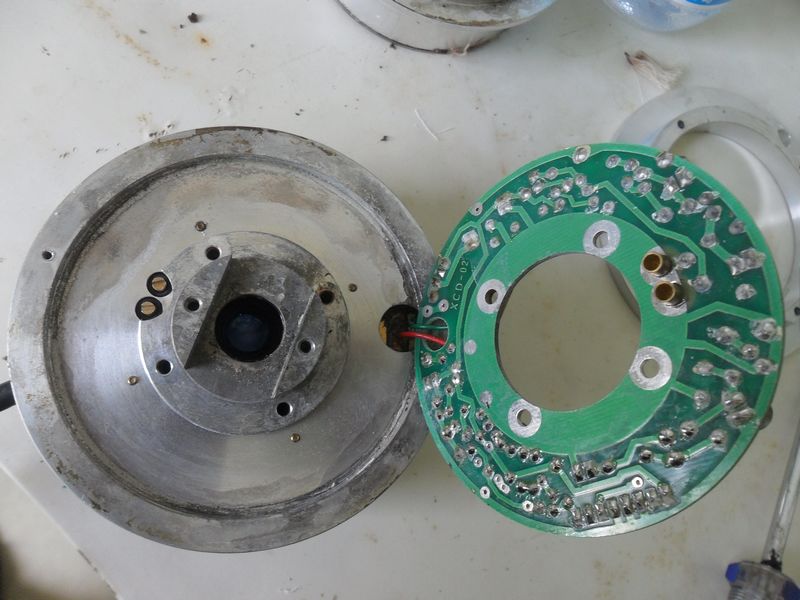

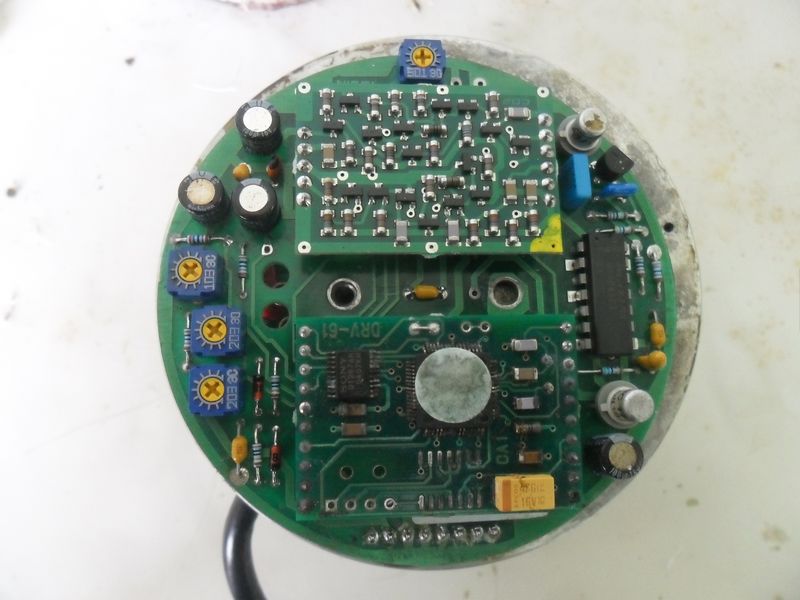

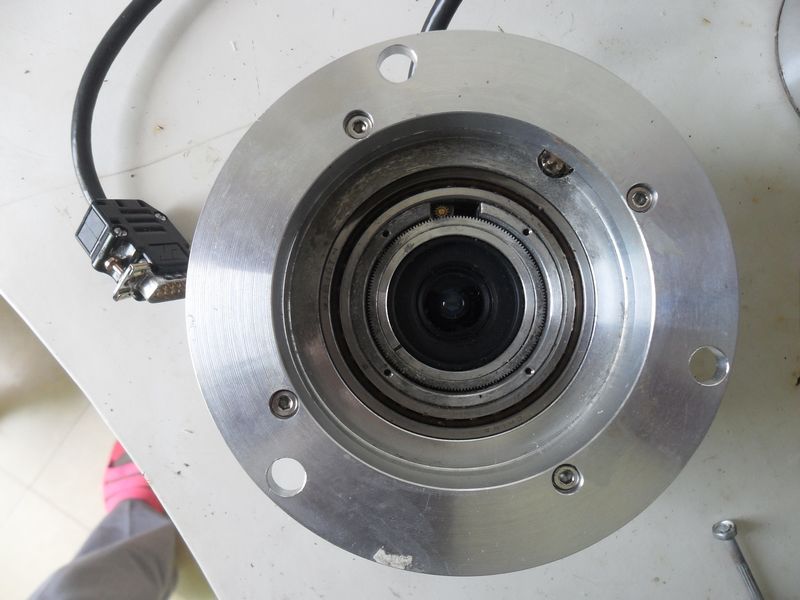

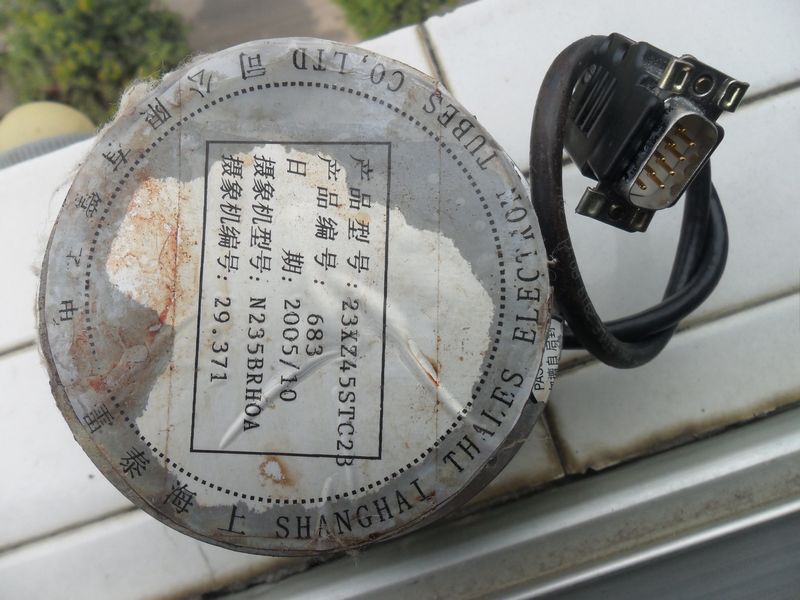

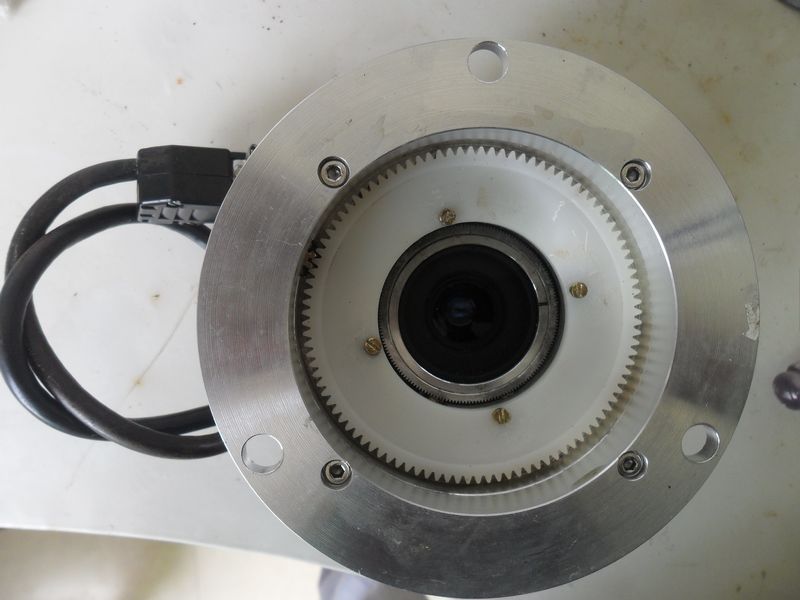

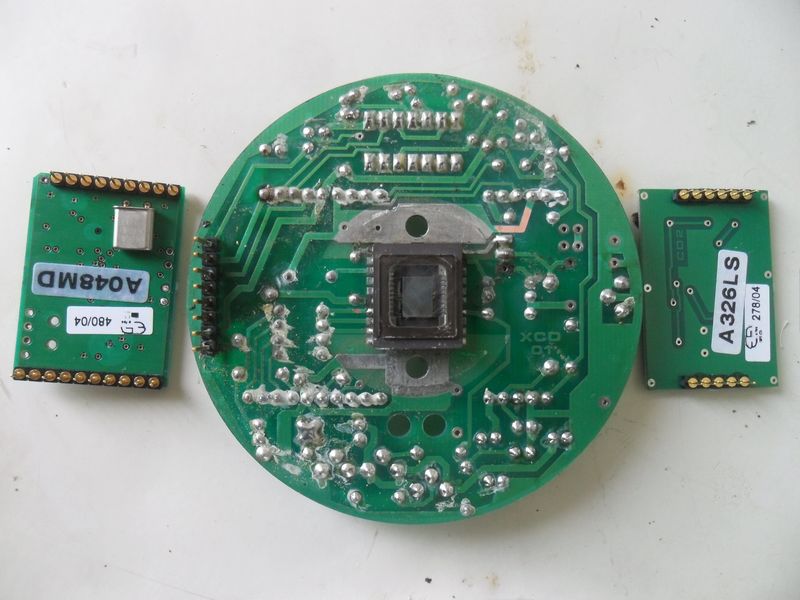

该机摄像头内部构成：

佳合医疗 · 发表于 2012-9-3 10:52:06

看板的做工好像不很咋的

秦磊 · 发表于 2012-9-3 15:24:03

无电子圆是影像处理器故障闪烁是监视器扫描故障

xsq · 发表于 2012-9-4 07:49:05

本帖最后由 xsq 于 2012-9-4 15:21 编辑

秦磊发表于 2012-9-3 15:24
无电子圆是影像处理器故障闪烁是监视器扫描故障

常规是您讲的情况，可此机不是这样！
机器修好后，我反复拨下和插上摄像头接口，只要拨下摄像头监示器上就是此现象，只是实际闪动的频率更快。

xsq · 发表于 2012-9-4 07:54:31

佳合医疗发表于 2012-9-3 10:52
看板的做工好像不很咋的

这是旧板、坏板。
坏的原因是：
手术中，摄像头在床下，被流下来的血、水侵蚀。
换上新摄像头后，用塑料袋将增强器、摄像头全包裹上。

秦磊 · 发表于 2012-9-5 15:23:39

好的只要有检修成功就好了

xsq · 发表于 2012-9-5 18:33:43

秦磊发表于 2012-9-5 15:23
好的只要有检修成功就好了

因摄像头价格贵（1.5万元），判断一定要准。我又将2003年与2004年同样机上去试，现象同样。
修的2004年万东产的C臂机图像存储处理部分：

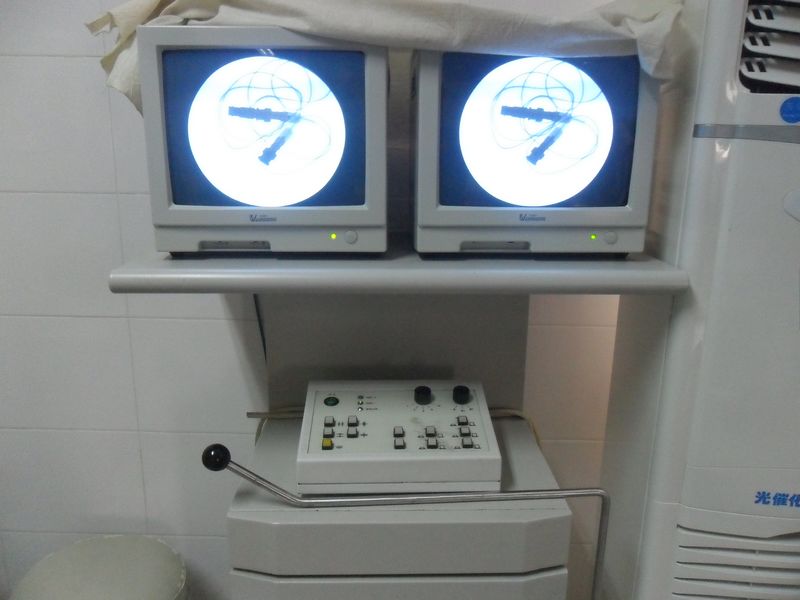

对比2003年万东产的C臂机图像存储处理部分：
