除颤仪的基本结构

南国知心

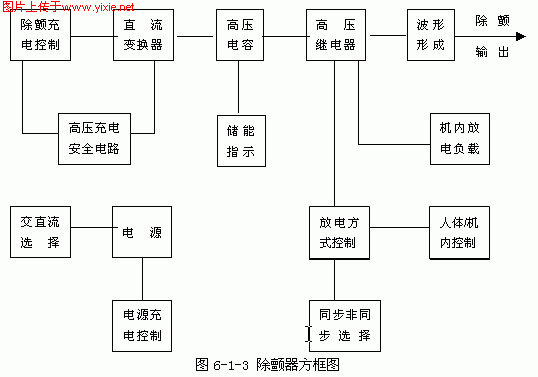

　　除颤器一般是由除颤充电、除颤放电、电源及其控制电路组成，方框图如图6-1-3所示。

（一） 除颤充电及控制电路
这部分电路包括直流变换器、高压储能电容、储能指示、除颤充电控制（包括高压充电安全）电路等。
1、直流变换器，其作用是将低压直流变换成高压直流，以便向储能电容充电。
2、高压储能电容器，充电和放电由高压真空继电器及其控制电路监控。
3、高压储能指示，用以指示高压电容的储能值，以便监视储能的大小。
4、除颤充电控制电路，其作用是高压过充自动保护，即充电能达400J时，仪器将自动停止充电，使之对储能电容的充电能量限制在400J以内，从而保证使用安全。
5、高压充电安全电路，一旦充电达到400J而充电被自动停止以后，如果再要转入充电状态，就须等到储能电容上的电压值降低到某一数值时（如储能值低于300J）方能实现，这样就更加保证了高压充电的安全。
（二）除颤放电控制电路
除颤放电控制电路可分为驱动和控制部分。
（三）电源部分
除了使用220V交流电源以外，为便于急救，还设有机内电池。
