超短波治疗机类型、工作原理和基本结构

南国知心

　　超短波电疗机(以下简称电疗机)是利用超短波的高频电能作用于人的肌体进行治疗的仪器。它是利用电容式的电极输出能量，将患部置于电极之同，在高频电场的作用下，肌体患部的分子和离子在其平行位置振动，并相互磨擦而产生热效应，这种热效应使患部的表层和深层组织均匀受热，透热治疗的结果能使局部组织温度升高，加强组织内的新陈代谢和酶反应，扩张毛细血管；还能杀菌，特别是对淋菌、肺炎球菌有着较强的作用；另外，对止痛和抗痉挛等症状也有明显的疗效。
第一节  超短波治疗机类型、工作原理和基本结构
一、超短波治疗机类型
超短波治疗机从结构上可分为台式和落地式两种；从治疗分为全身治疗机和五官治疗机两种。
二、工作原理和基本结构

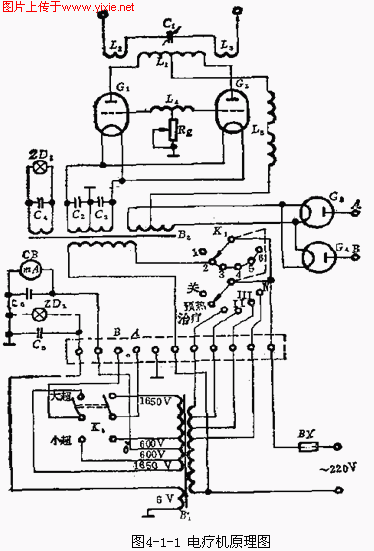

超短波治疗机整机原理图如图4-1-1：

其高频振荡器为G1、G2及其所属元件组成的推挽式振荡电路。L1为振荡线圈，它与线路的分布电容组成振荡槽路，决定该机的工作频率。L4为栅极反馈线圈，Rg为栅偏压电阻。
输出电路由L2、C1、L3组成磁耦合串联谐振式电路，C1为调谐电容器。
电源电路由B1、B2、G3、G4等组成。B2为灯丝变压器，提供G1～G4灯丝电源。B1为高压变压器，其次级通过“大、小超”选择开关向全波整流管G3和G4提供1650V或600V时交流高压。实际上K2为本机输出强度的粗调开关，当K2置“大超”档时，输出功率约为250～300W，置“小超”档时，输出功率约为50～70W。输出强度的细调可由工作选择开关K1改变B1初级匝数，使次级高压的输出增减，达调节目的。K1依次置1～6档时，分别为关、预热、治疗I—IV。L5为高频扼流圈。
机箱分为上下箱体两部分。高压变压器B1装置在下箱体内，由两排直列插头座将线路与上箱体接通。插头座如图4-1-1中虚线所示。
测量电表CB串接在高压变压器次级中心抽头的接地端，测量振荡管屏流，作为该机高频电流输出量大小的参考。ZD1为电源指示灯(灯丝预热指示)。ZD2为高压指示灯(治疗指示)。
