四川内江KB500型X射线机时曝光正常，时不正常修理。

xsq

没啥规律，不正常时按手闸Ⅰ预备灯亮，阳极旋转，但按手闸Ⅱ无反映。
报故障赶到现场又正常了，有时关机拆开控制台再开机又正常了，有时正准备用万用表测某处时又正常了。反复多次。

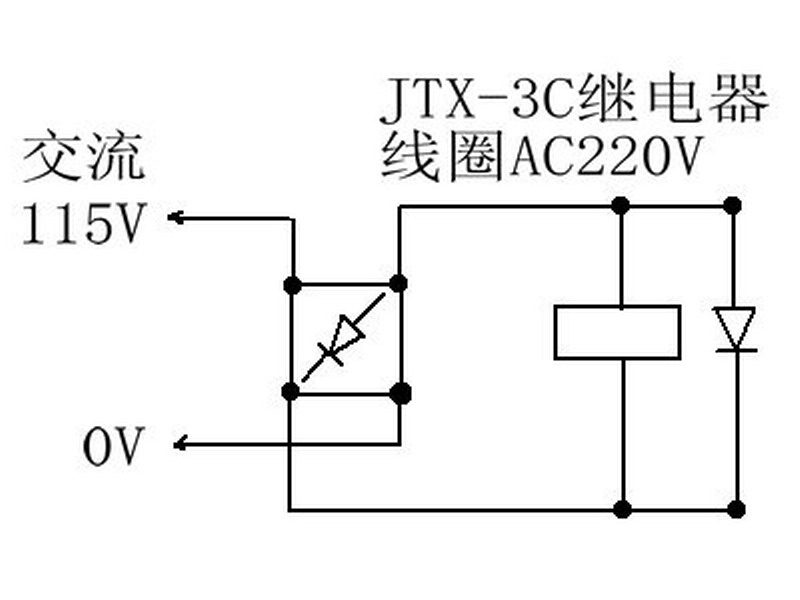

该机有12只JTX-3C交流AC220V继电器，均是用115伏交流电经桥式整流后为100伏脉动直流供电，其中有1只与其它11只比较，外观、直流电阻正常，但放在其它11只处时吸合，时不吸合，其线圈两端加上的电压也是为100伏脉动直流。将其直接接上220伏交流电时，吸、放正常。
没带该配件情况下，将其动触点片上弹簧拉长1小点后吸、放正常了。

mdr

高手，好！

xsq

mdr 发表于 2012-6-15 10:03
高手，好！

至今没挂清楚：
一、生产厂家为何不直接用220V交流电或继电器改用100V直流电的？
二、正常工作1.5年后该继电器为何吸力差了？

佳合医疗

西南的机器确实有些让人意想不到的东西。学习了

xsq

佳合医疗 发表于 2012-6-15 10:24
西南的机器确实有些让人意想不到的东西。学习了

机器电路设计的越简单，越可靠，越易操作与维修，成本也越低。（只要保证安全的情况下）
加不加桥堆与能否直接用220交流电就很说明问题。

素茶一杯

高手,高手,高高手.

xsq

素茶一杯 发表于 2012-6-15 11:30
高手,高手,高高手.

绝对不算！
现在能熟悉程控机及高频机的才能称高手。

mdr

充分说明机器是克隆国外的山塞货！~

xsq

mdr 发表于 2012-6-15 14:54
充分说明机器是克隆国外的山塞货！~

我没看出来，您咋知道的？

医专陈工

请问为没有KB500的电路图呀
