南京普爱PL112型C臂机图象特差求助。（2012.6.8号已修复）

xsq

一、现象：KV调到90、mA调到1.5，透四肢时，2台监视器上图象很弱、对比度更差。
二、检查：
1、增强器输出屏图象正常；
2、摄像头视频输出用小监视器试，感觉也正常；
3、图象处理系统输出的视频1、视频2、视频3，用小监视器试感觉不正常；
4、用正常的视频信号输入给两台监视器，也感觉图象弱、对比度差。
三、求助：
1、图象处理系统电原理图或视频信号流程图（有波形图更好）；
2、在无图象处理系统电原理图或视频信号流程图的情况下咋修？能否拆开图象处理系统查看？

注：
a、南京普爱PLX160型高频X射线摄影机，我省卫生厅3年前购了上百台投放到全省乡镇医院，保修期1年内多数坏过1-3次。
b、保修期后，每坏1次修理4-5仟元，很多乡镇讲，修理费还没找回来又坏了，修不起！
c、有的已另购新机，有的又启用原来的老工频机器（说：还是老机器经用）。
d、我向经销商、维修工程师索要、求购维修资料，均答应，但至今没收到。
厂家给用户的说明书备注：“购买本机器，经本公司确认，贵方的技术人员确能对本机进行有效的维修，本公司承诺，将提供有助于贵方修理本设备所必需的其它资料。”
e、有谁愿在贵州维修该机，且每次包干费用不高于3仟，所换板或维修处能包用3个月的工程师吗？请留联系方式。

cdj

这个问题你可以看看他电脑上的采集卡

xsq

cdj 发表于 2012-6-5 08:28
这个问题你可以看看他电脑上的采集卡

谢谢回复指导。
采集卡是在图象处理系统内吗？您有其框图吗？（该机没有单独的电脑）

cdj

xsq 发表于 2012-6-5 08:31
谢谢回复指导。
采集卡是在图象处理系统内吗？您有其框图吗？（该机没有单独的电脑）

小C ..   Z怎么没采集卡呢。我没有资料。不个以前修过相关机器。。。

cdj

要不你在看看相关的视屏线输出的线，，可以换一根，，式下

xsq

cdj 发表于 2012-6-5 09:53
要不你在看看相关的视屏线输出的线，，可以换一根，，式下

测了相关的视屏线输出的线，正常！

xsq

cdj 发表于 2012-6-5 09:51
小C ..   Z怎么没采集卡呢。我没有资料。不个以前修过相关机器。。。

采集卡在该在该机何处？采集卡通用型号、外型也行。

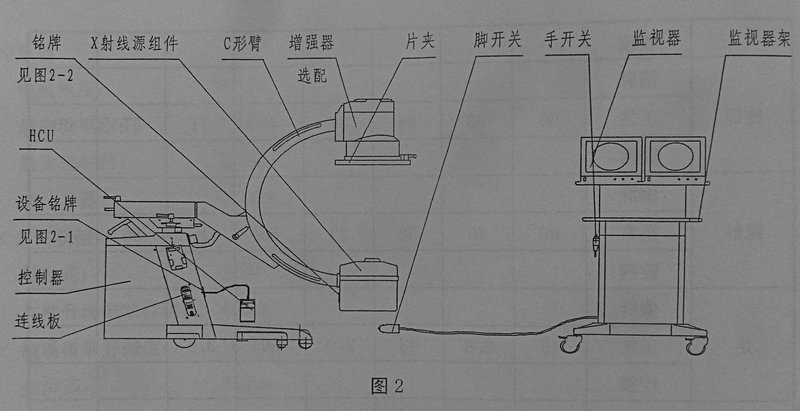

该机结构图：

houbr

首先，检查摄像头，保证和正常的一样。若正常会有以下三种情况。

    1.若：摄像头视频输出用小监视器试，感觉也正常；可能是图像处理器故障，更换图像处理器。

    2.若：用正常的视频信号输入给两台监视器，也感觉图象弱、对比度差。可能是监视器问题，笔者修过的一台是显像管老化。但一般不会两台监视器都坏。

这两种可能通过代换的方法可马上判断出。

     3.若射线量不足，实际出的射线量和显示的射线量误差较大，也会出现图像较差，本人碰到过实际kv值和显示kv值相差较远的故障，检查kv控制电路。

     检测曝光时KV和mA的波形或电压，通过和显示值比较，可以判断是否有故障。

这个故障，本人修了好几台，只不过不是一个品牌的机器，但愿能有一些参考作用。

xsq

houbr 发表于 2012-6-5 16:00
首先，检查摄像头，保证和正常的一样。若正常会有以下三种情况。

    1.若：摄像头视频输出用小监视器试 ...

非常感谢“houbr”提供的帮助！
一、“检测曝光时KV和mA的波形或电压，通过和显示值比较，可以判断是否有故障。”在何处测？幅度大小、频率多少？咋与显示值比较？
二、从增强器输出屏观查，感觉射线量足的。
三、“更换图像处理器”是全块板还是某几个元器件？费用挺贵的吧？换后需不需要调试？

houbr

我没有这个机器的图纸，如果你有图纸请贴上来。
