扬州康泰公司维修工程师不知其X机限时器上集成块型号？我花时间整理出来了并发回厂家

xsq

我处有一台扬州康泰医疗器械有限公司（是于1999年由扬州医疗器械厂转制而成的民营企业）产的YZ200B型X射线机摄片限时器控制板有故障（该板约15cm见方，板上主要有3继电器，其中2个一样，另一个要大点；3只集成块型号均被涂没，有一只是8脚，另2只14脚。）说明书上无此板的电原理图（有大概框图），特打电话、发邮件向公司求助。

公司维修工程师杭师傅答复：限时器控制板是我公司进购的，无电原理图，板上集成块的型号我们也不知道。全公司工程师也不知道。
工程师说如坏了就换整块（480元/块）。换整件，一来贵，二来用时长，医院急呀！只有先改用其他限时器代用。

公司进货时就真的没有人想到要供方提供电原理图和型号？特别是设计师和维修工程师！

扬州医疗器械厂没转为民营时主要生产100mA机器，质量、价格、售后服务均可以，说明书中的电路图也很详细。转为民营企业后照理应该更好地为用户着想才对。

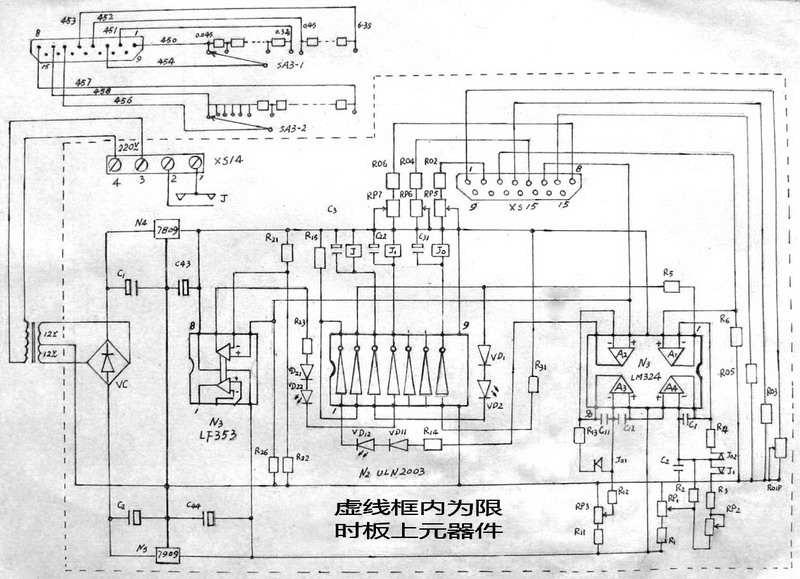

有想知道型号和电原理图的朋友我整理出来并提供给大家。

xsq

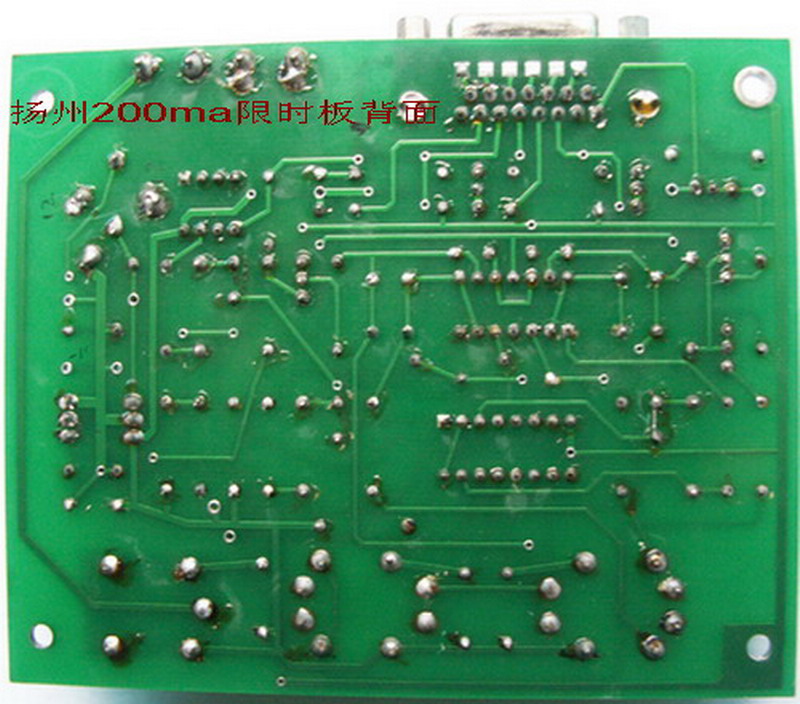

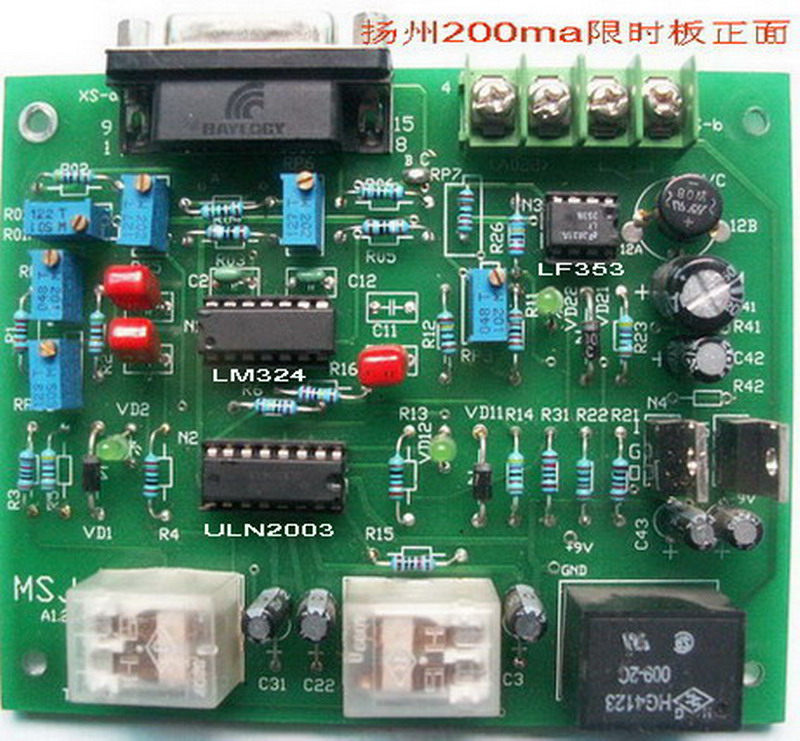

YZ200mA摄影限时板正反面：

224001

集成电路下方的就是型号分别是LF355.LM324.ULN2003.都是常用集成电路.并且带座更换很方便.电路很简单.自修应该没问题.

xsq

224001 发表于 2012-5-8 11:24
集成电路下方的就是型号分别是LF355.LM324.ULN2003.都是常用集成电路.并且带座更换很方便.电路很简单.自修应 ...

您是老师。

224001

您太客气了,技术互相交流才能共同提高

xsq

224001 发表于 2012-5-8 11:56
您太客气了,技术互相交流才能共同提高

我只对老式（继电器控制）X线机熟悉，对集成电路及程控机不懂。
该限时电路不是常用的直接改变RC充放电时间常数（RC充电时间常数不变），而是改变LM324比较器A1、A2单元输入“－”端的阀值电压，控制翻转电压高低变化而改变时间。集成块LM324中A3、A4组成积分延时电路。A4为主延时电路（第一延时），A3为辅延时电路（第二延时）。（分析不知对否？）

224001

A3,A4,为A2,A1提供一个基准电压,调节此电压就可以达到改变A1,A2输出反转阙值的目的

xsq

224001 发表于 2012-5-8 12:21
A3,A4,为A2,A1提供一个基准电压,调节此电压就可以达到改变A1,A2输出反转阙值的目的

xsq

xsq 发表于 2012-5-8 14:56

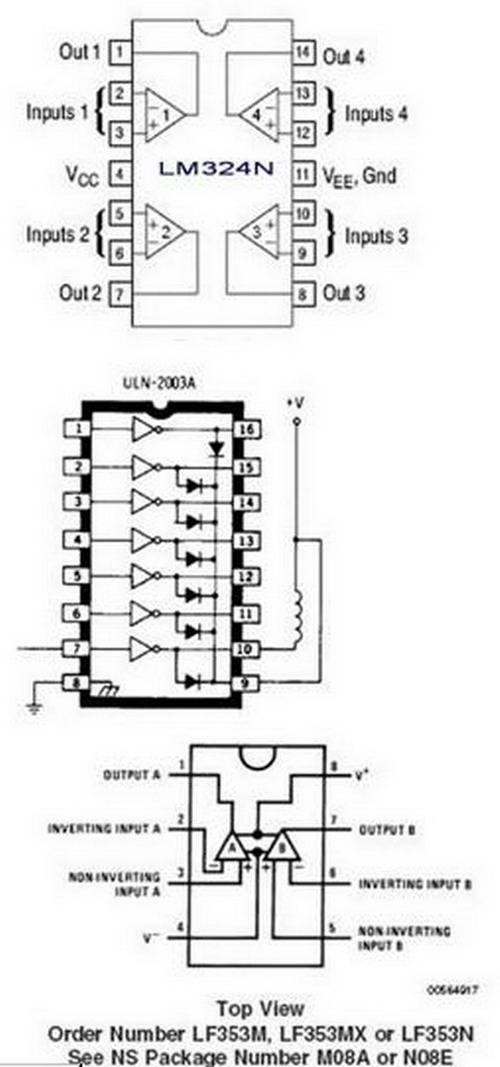

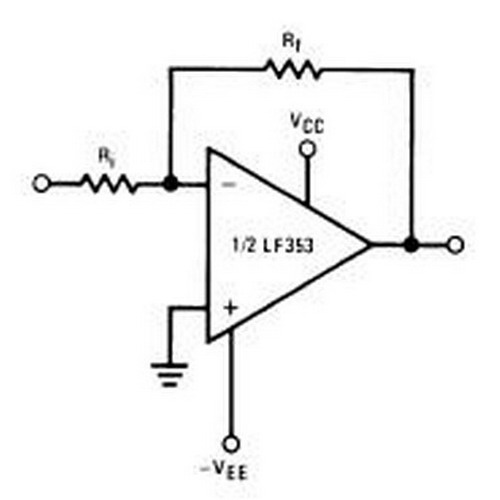

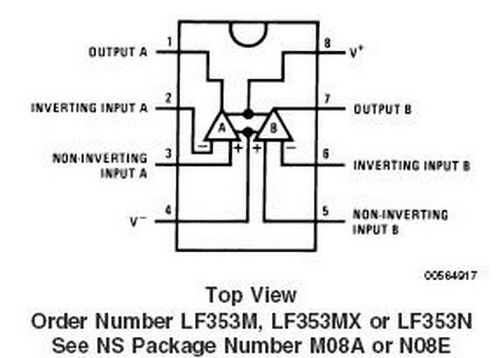

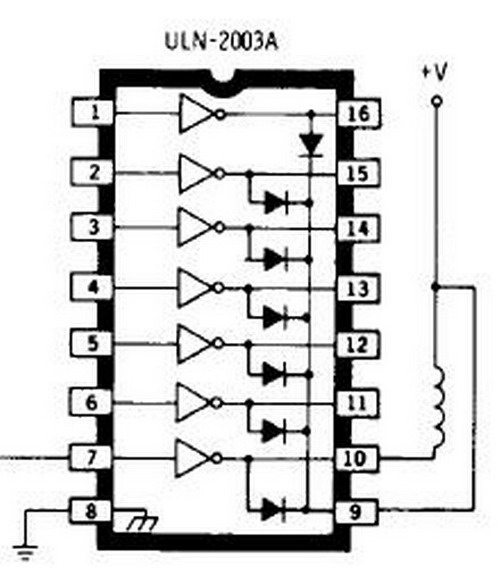

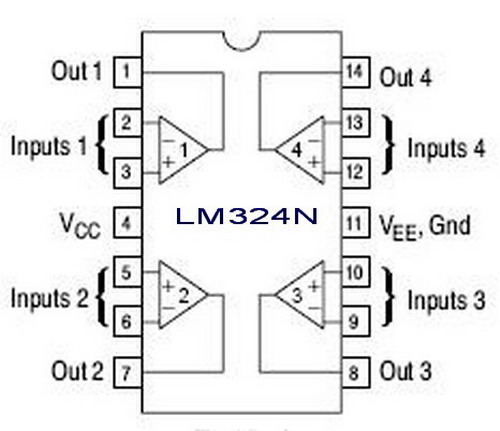

集成块内部图：

xsq

xsq 发表于 2012-5-8 20:36

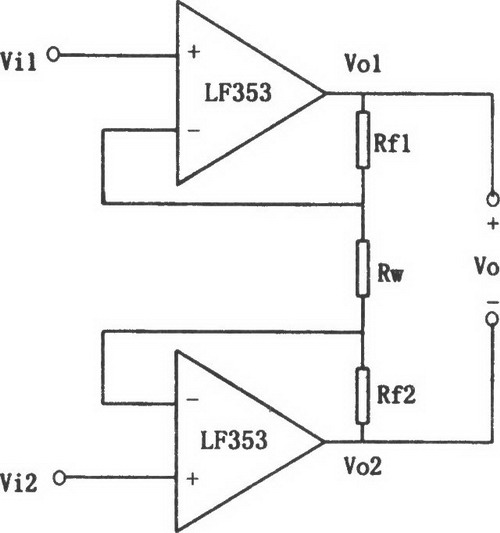

集成块内部图：

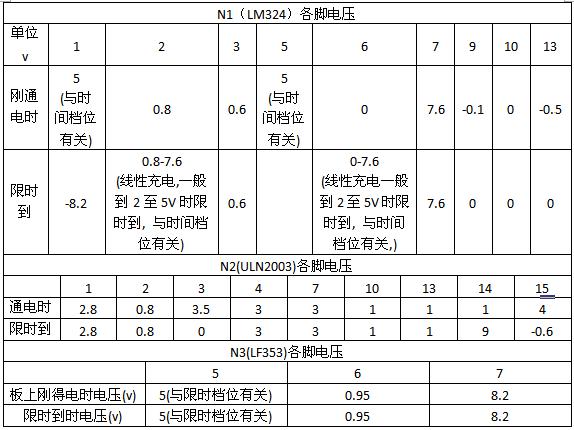

集成块工作电压：
