眼科用全自动电脑视野计 IVS-201A仪故障求助：（2012.6.1日修复）

xsq

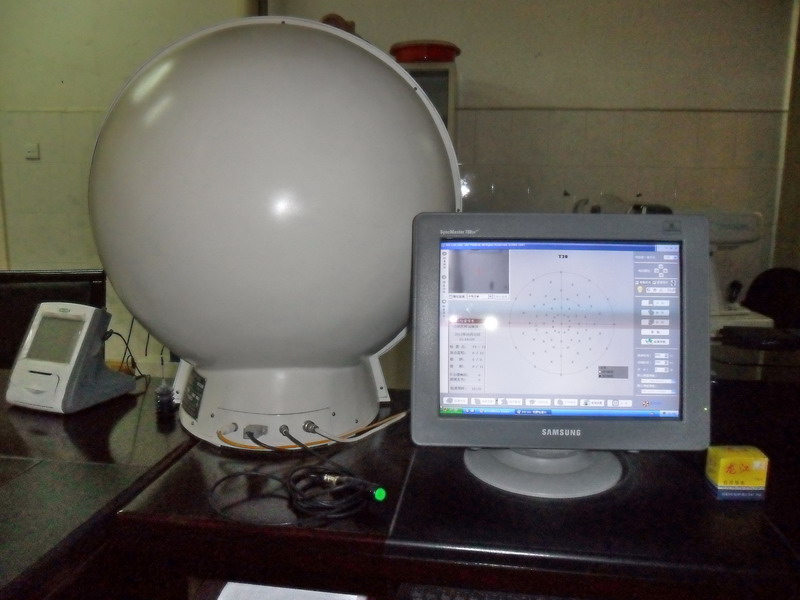

眼科用重庆艾尔曦医疗设备有限公司生产《全自动电脑视野计 IVS-201A仪》：
电脑显示正常，眼位摄像监控正常，但摄像头圆盘内12只发光管不亮，圆盘内更无刺激光斑闪亮，手闸按下与否无任何反映。全自动电脑视野计 IVS-201A（编号：20060513，生产日期：2006年6月）
能否提供维修资料或检查方法？
先谢谢！

翅膀翅膀

刺激光灯泡是不是到了寿命极限了，请查看。

xsq

翅膀翅膀 发表于 2012-5-3 21:43
刺激光灯泡是不是到了寿命极限了，请查看。

谢谢回复。

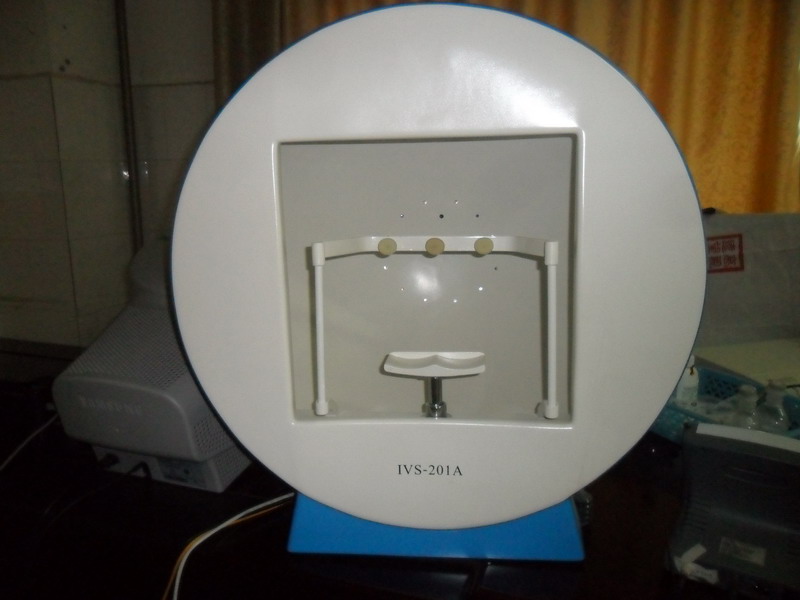

您指的是排成圆形的这12颗发光管吗？（正中偏上那个稍大点的圆点是摄像头）

xsq

翅膀翅膀 发表于 2012-5-3 21:43
刺激光灯泡是不是到了寿命极限了，请查看。

今天没事，再来修修。

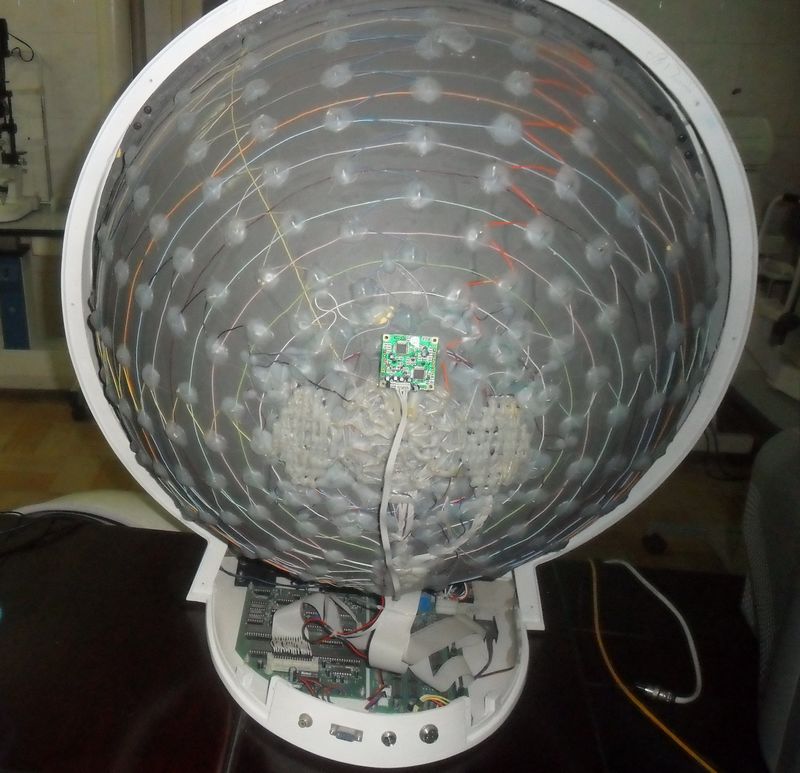

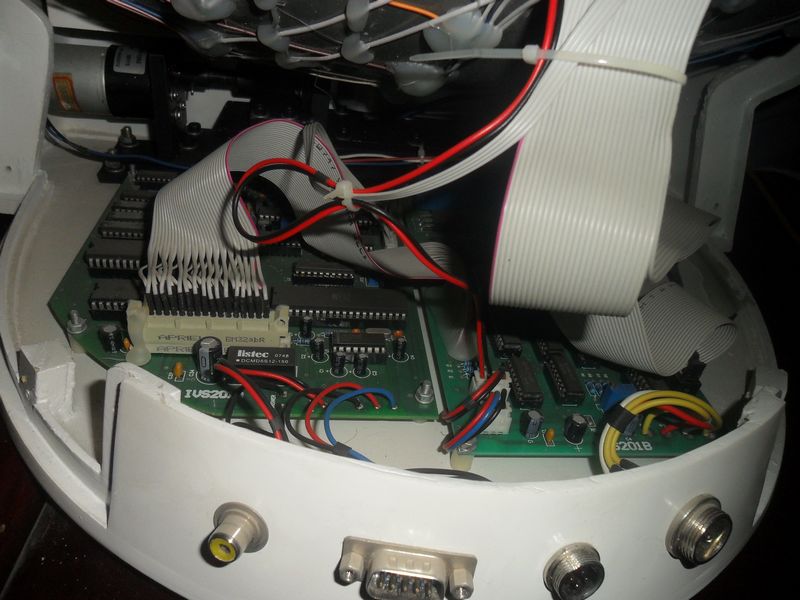

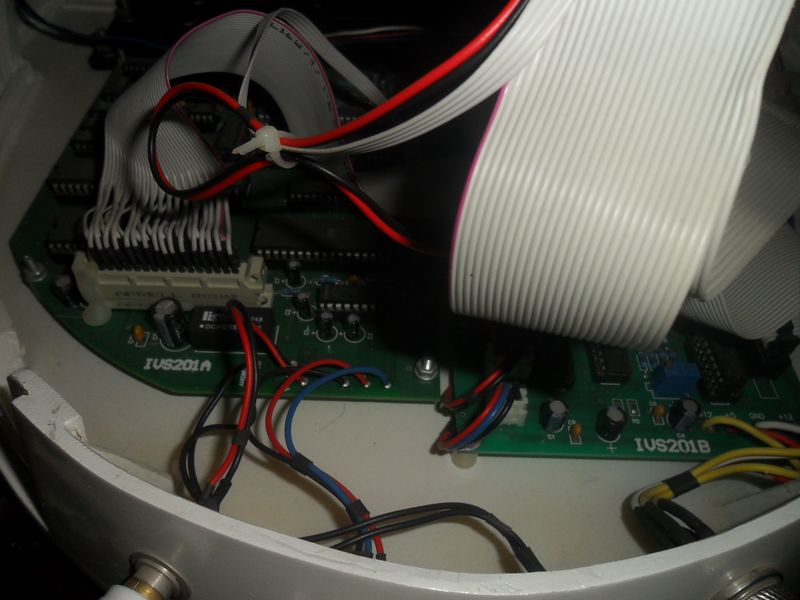

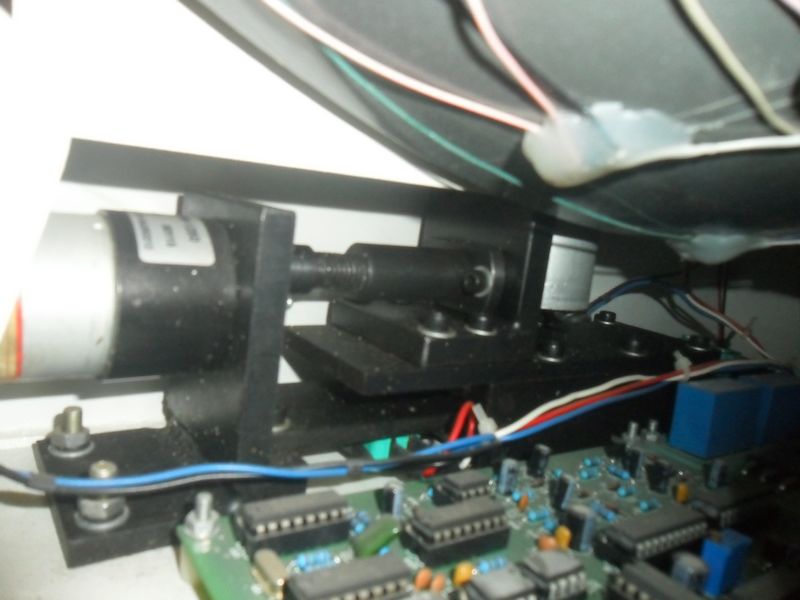

将园型后壳拆卸开，没见有何异常（没保险丝、没松脱、没见有何元器件变色变形）：测两路+12伏、1路+5伏均正常。

xsq

xsq 发表于 2012-6-1 21:11
今天没事，再来修修。
将园型后壳拆卸开，没见有何异常（没保险丝、没松脱、没见有何元器件变色变形）： ...

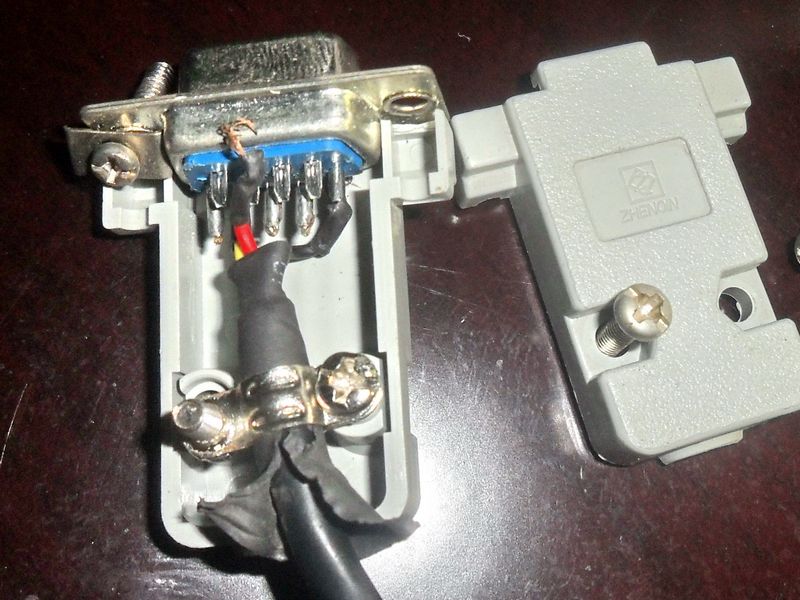

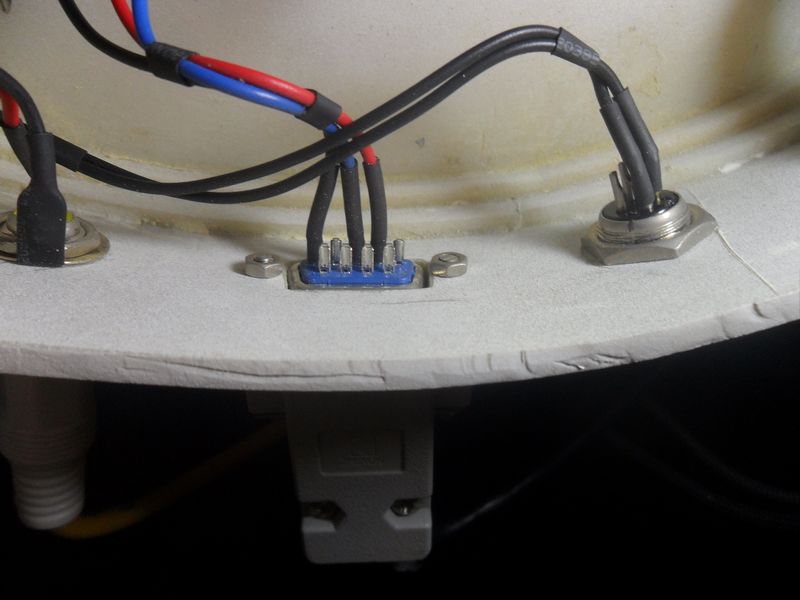

再拆开9头数据插头发现内部只有3根线，拿镊子试试有无松动、脱焊，就成了这样：

xsq

xsq 发表于 2012-6-1 21:13

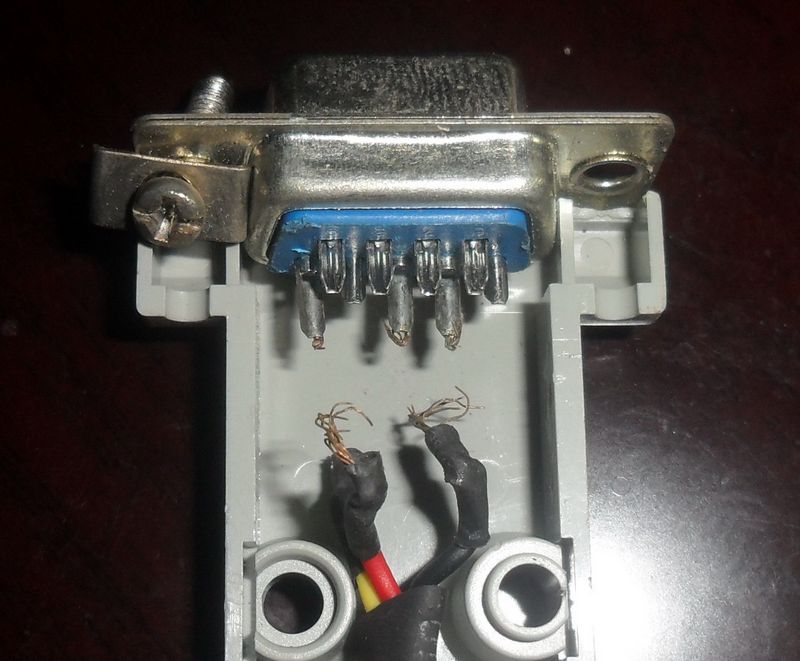

再拆开9头数据插头发现内部只有3根线，拿镊子试试有无松动、脱焊，就成了这样：

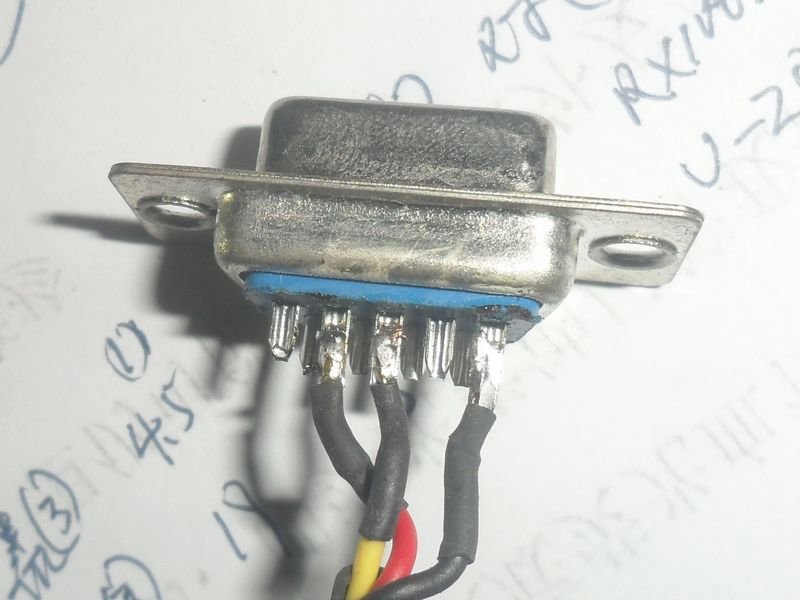

马上将其焊好：

xsq

xsq 发表于 2012-6-1 21:17
马上将其焊好：

试机，全正常了！
国产的园型后盖再上回去就不太合缝了。

xsq

xsq 发表于 2012-6-1 21:20
试机，全正常了！
国产的园型后盖再上回去就不太合缝了。

经验与教训：
以后修没图纸、没资料、没把握的机器，先查外围元、器件、指示灯等。再开机查看保险、电源电压、线、元、器件、接插件等外型有无异常。
