岛津XUD150L-F X射线机透视显示器上垂直约1/5处遮挡，何故？（已解决，但仍有怀疑）

xsq

现象如下：

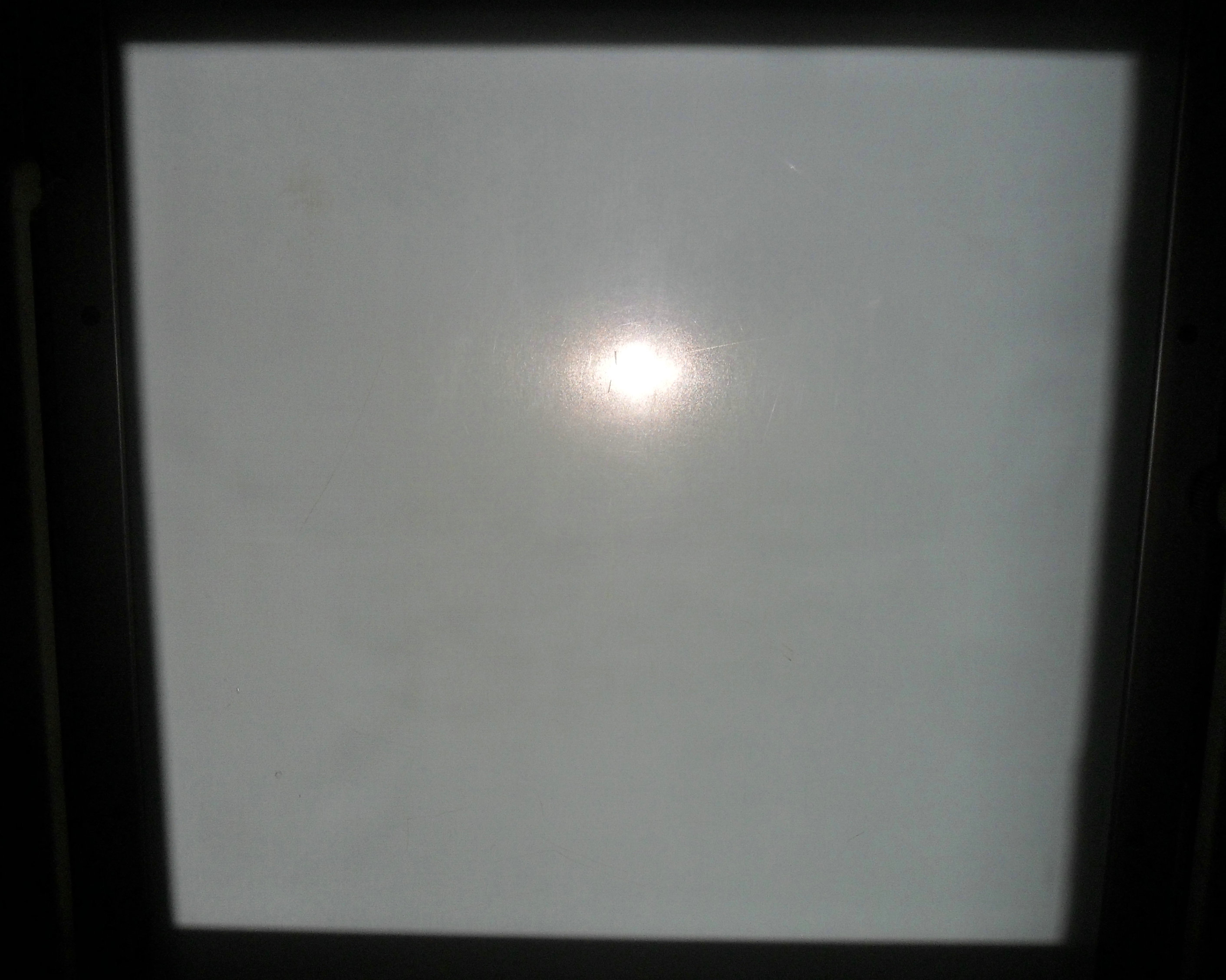

1、将球管上缩光器上下、左右全部打开，在缩光器窗口吊上钥匙投照在床面上的情况：

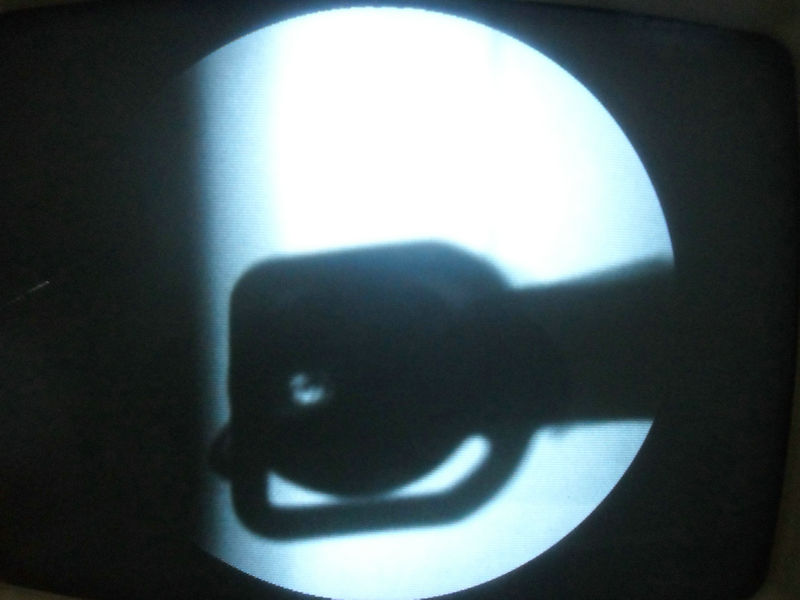

2、透视显示器上看到的影象，约1/5有遮挡（在床面前，人面对床面板的左侧）。

xsq

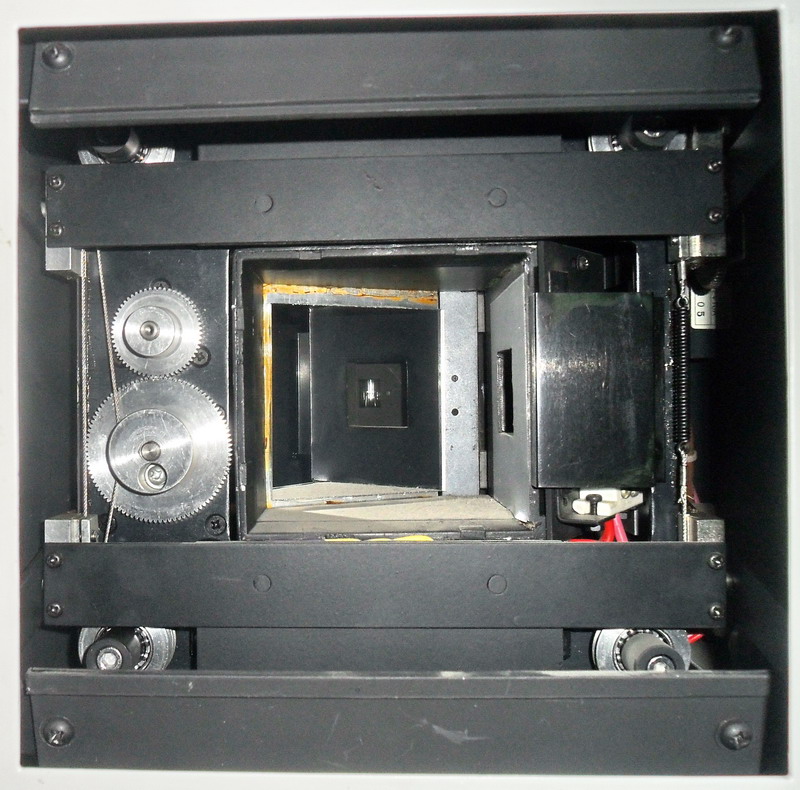

怀疑该遮挡在：1、缩光圈内；2、球管内；3、点片闸内；4、增强器；5、摄像头。

xsq

xsq 发表于 2012-4-1 15:09
怀疑该遮挡在：1、缩光圈内；2、球管内；3、点片闸内；4、增强器；5、摄像头。

1、缩光圈内：
从投照灯投照在床面上光影来看，没有遮挡。

huazai

缩光器，靠近球管窗口处，有一对小遮板，有一叶脱开？卸下看一看。

xsq

huazai 发表于 2012-4-1 15:31
缩光器，靠近球管窗口处，有一对小遮板，有一叶脱开？卸下看一看。

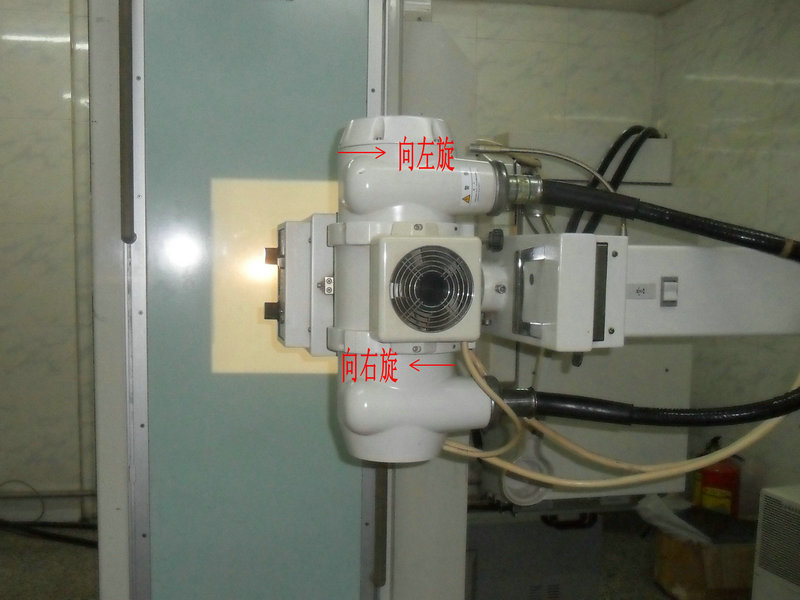

如果遮挡物在床面板后左侧，球管向左旋转，使射线偏向左边时，遮挡阴影应该增大，可实际是减少，向左偏转角度再大点，阴影还可消失。反之，向右偏转，阴影增大。是否更能验证您的判断？
谢谢指导，今晚再试。

xsq

huazai 发表于 2012-4-1 15:31
缩光器，靠近球管窗口处，有一对小遮板，有一叶脱开？卸下看一看。

故障开始是因为缩光器左右打不开，又忙用机器透视，将左右遮挡光铅板卸下后发现此现象的。这点对您的判断有帮助吗？

xsq

huazai 发表于 2012-4-1 15:31
缩光器，靠近球管窗口处，有一对小遮板，有一叶脱开？卸下看一看。

昨晚拆开缩光器看了。球管窗口从里层到外层如图：

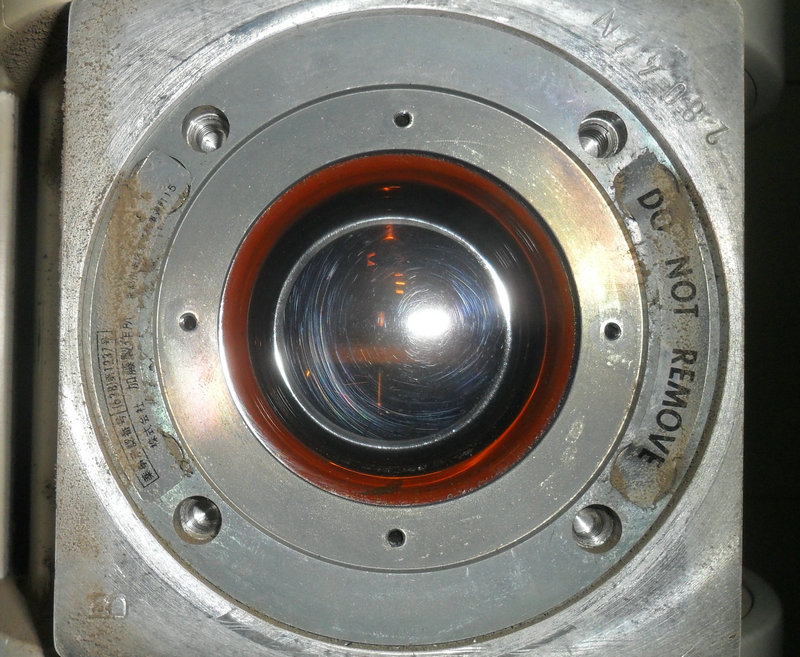

球管窗口

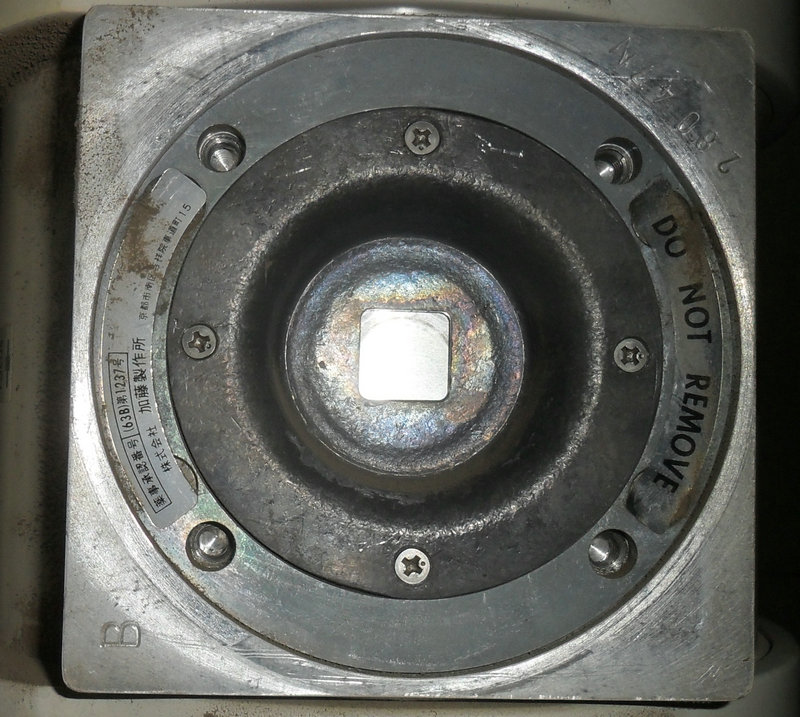

球管窗口接口板：

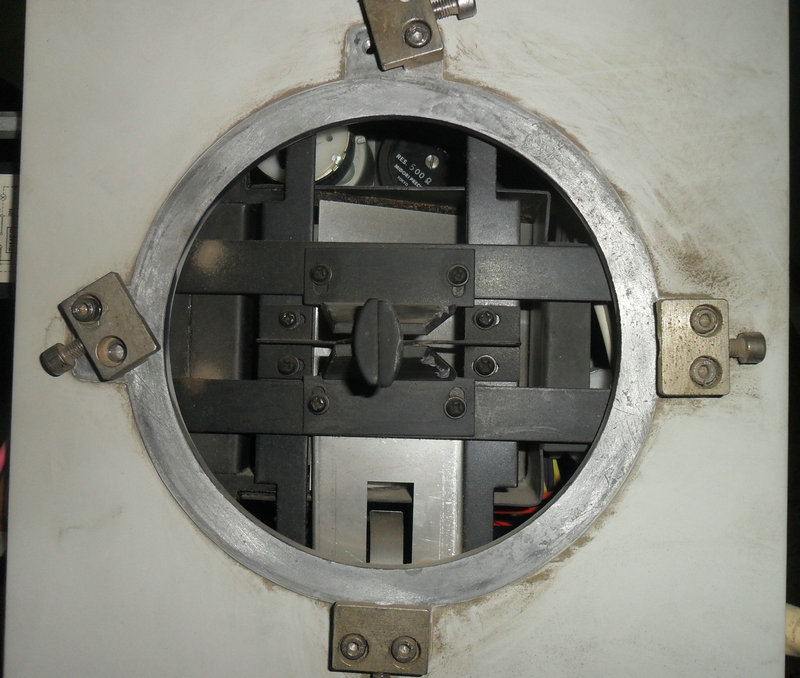

缩光器后面：

电离室05

1，球管没有放正（将球管位置调正） 2，如果缩光器正常的话，看看床下的遮光板是否退回原位

xsq

电离室05 发表于 2012-4-3 19:50
1，球管没有放正（将球管位置调正） 2，如果缩光器正常的话，看看床下的遮光板是否退回原位

球管放正的。
是右、左半园型的铅块没打开。

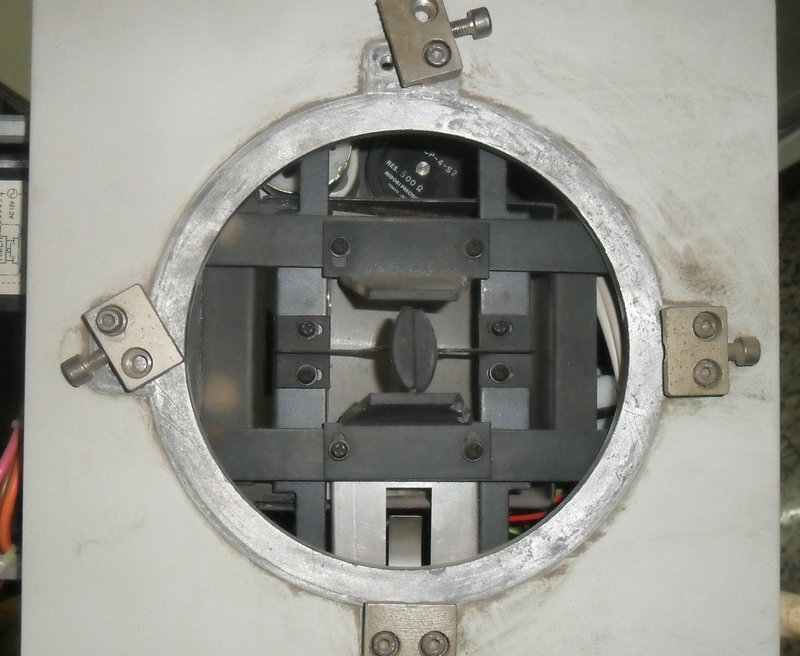

7#楼“缩光器后面”2图中，上图右、左半园型的铅块没打开，但上下铅块是打开的；下图右、左半园型的铅块及上下铅块均是闭合的。

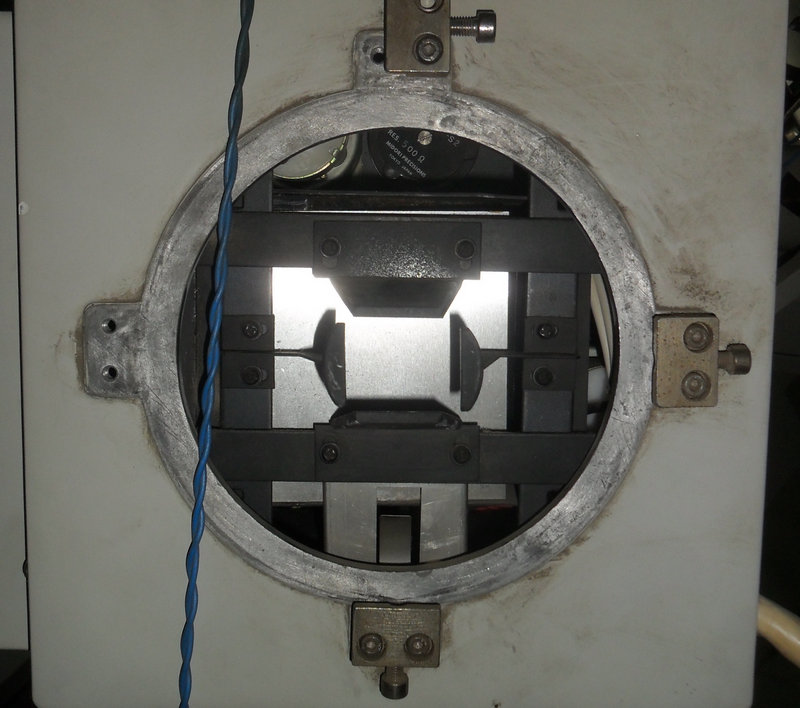

下面图中，右、左半园型的铅块及上下铅块均是打开的。

houbr

如上图所示，“舌头”是打开的，但打开的程度不对，松开固定螺丝，向外调一下就好了，这个故障很常见。
