[其它] ESSENTA U型臂DR的设计缺陷?

21
回复
10676
查看
  [复制链接]
大黄蜂 显示全部楼层 发表于 2012-3-19 10:52:07 |阅读模式

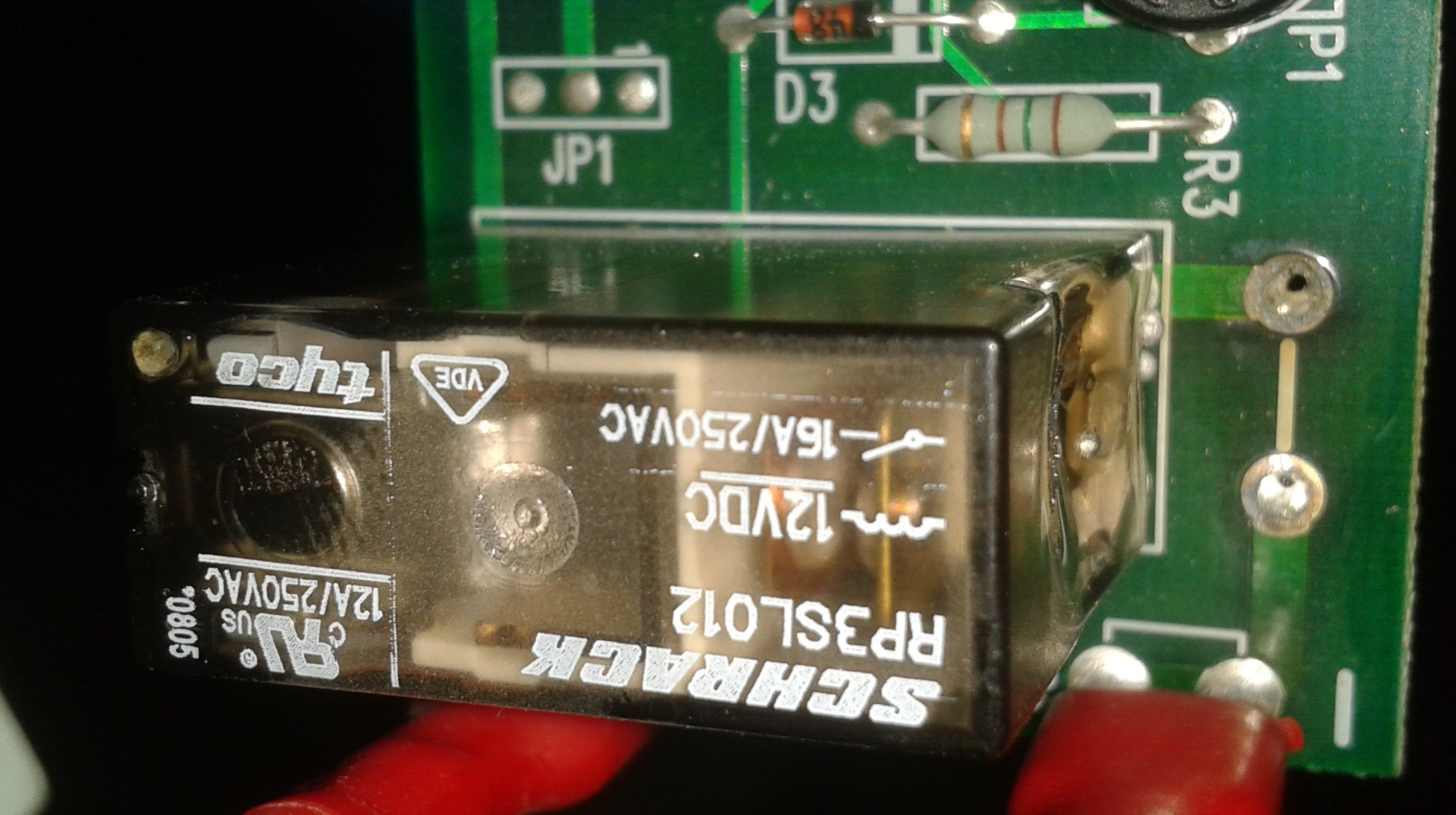

       PHILIPS  ESSENTA U型臂DR设计简直就是垃圾。其它的问题不说,就说这个视野灯延时控制电路吧,频繁地要烧掉。我们医院在保内换过一次,现在又坏了,而且差点烧起来,如照片所示。这个继电器以及窜接的NTC 1.0的热敏电阻经受不住大电流,频繁烧掉。不知道厂家有没有考虑过这个问题?
xsq 显示全部楼层 发表于 2012-3-19 13:03:53
灯泡功率多大?
继电器触点:16A×250V=4000W呀!
大黄蜂 显示全部楼层 发表于 2012-3-20 09:19:31
12V 100W,就这么点点的米泡。 基本上这块板子都烧这个。有朋友搞维修的,碰到好多了。
xsq 显示全部楼层 发表于 2012-3-20 09:37:12
大黄蜂 发表于 2012-3-20 09:19
12V 100W,就这么点点的米泡。 基本上这块板子都烧这个。有朋友搞维修的,碰到好多了。

从照片上看是继电器过热烧坏,看来继电器触点电流是虚高的。
北京万东视野灯延时控制电路也是100W灯泡,从照片上看继电器触点容量没他大,可用了多年也没见烧控制电路。
素茶一杯 显示全部楼层 发表于 2012-3-20 11:10:24
咱医院的双板DR准直器灯也是频繁烧掉,换成12V、50W的也照常烧掉。还不知道是何原因。
大黄蜂 显示全部楼层 发表于 2012-3-20 11:27:31
所以说它是设计缺陷啊。其实这机器还有很多缺陷啊。
xsq 显示全部楼层 发表于 2012-3-20 13:59:57
素茶一杯 发表于 2012-3-20 11:10
咱医院的双板DR准直器灯也是频繁烧掉,换成12V、50W的也照常烧掉。还不知道是何原因。

请问:主要是烧灯泡、继电器,还是延时电路板?

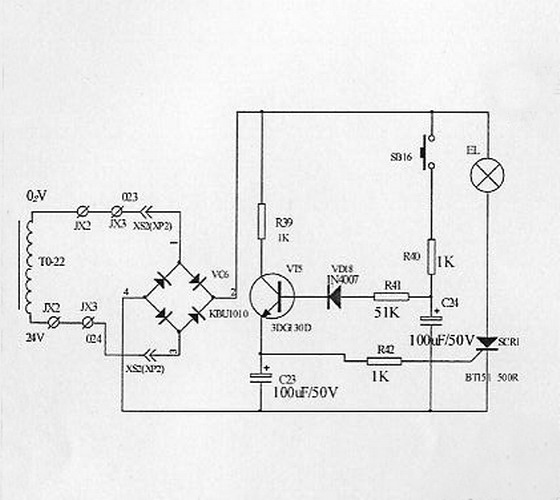

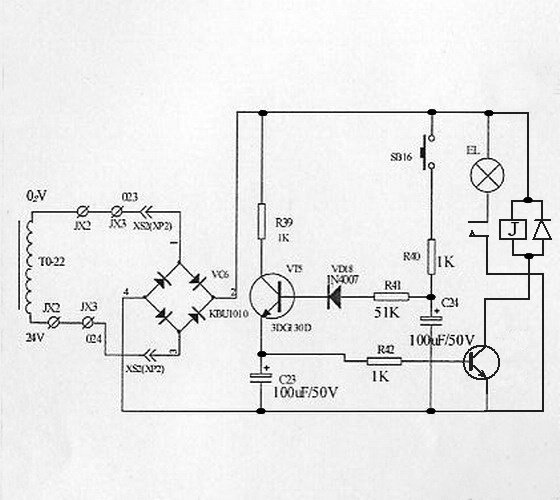

可参考下面电路对症改进否?


大黄蜂 显示全部楼层 发表于 2012-3-20 14:14:52
原线路板贴图如下,是一个简单的555延时控制电路,关键是继电器通大电流,所以触电很容易氧化,造成接触不好,进而发热,引起烧热敏保护电阻。
大黄蜂 显示全部楼层 发表于 2012-3-20 14:16:18
这个一发热,连带着把继电器也烤焦了。烧烤啊,呵呵!
2012-03-16 20.36.20.jpg
xsq 显示全部楼层 发表于 2012-3-20 14:18:48
大黄蜂 发表于 2012-3-20 14:16
这个一发热,连带着把继电器也烤焦了。烧烤啊,呵呵!

能否将继电器改用可控硅呢?
