F30-ⅡB型200mA X线机不是旋转阳极球管！球管爆炸1文中型号是否有误？

xsq

查资料和看实物，F30-ⅡB型200mA X线机不是旋转阳极球管！
F30-ⅡB型、F30-ⅡC型200mA X线机均不是旋转阳极球管！
直到F30-ⅡD型后，才是旋转阳极球管。
且F30-ⅡB、C、D型计时电路均是由极化继电器JH-1E与真空放电管WY-2P为主构成。
《南国知心 》发表于 2010-7-16 18:30:21 （[维修案例解析] F30-ⅡB型200mA X线机球管爆炸一例检修）http://bbs.bmeol.com/thread-7546-1-11.html中讲：“还连着旋转阳极电源线。”文中机器型号是否有误？

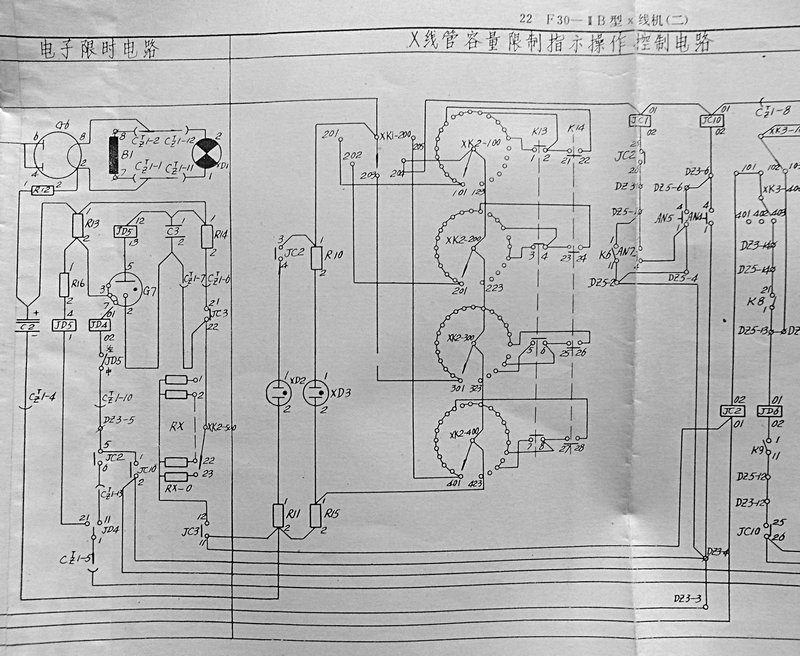

见F30-ⅡB型200mA X线机相关部份电路图：

小城之春

楼主 能给份F30—ⅡB/D的电路图吗 我的邮箱：dwdn5538@126.com   谢谢

houbr

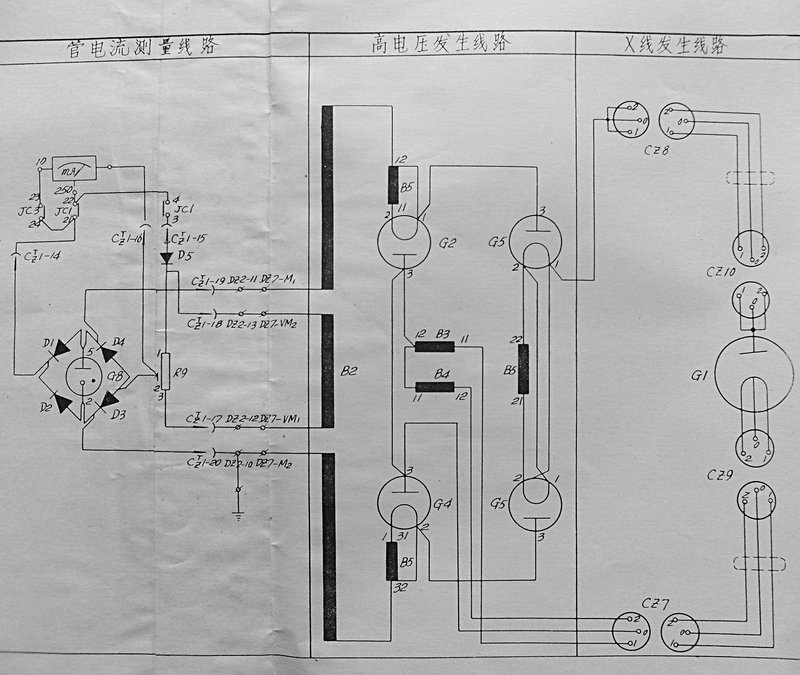

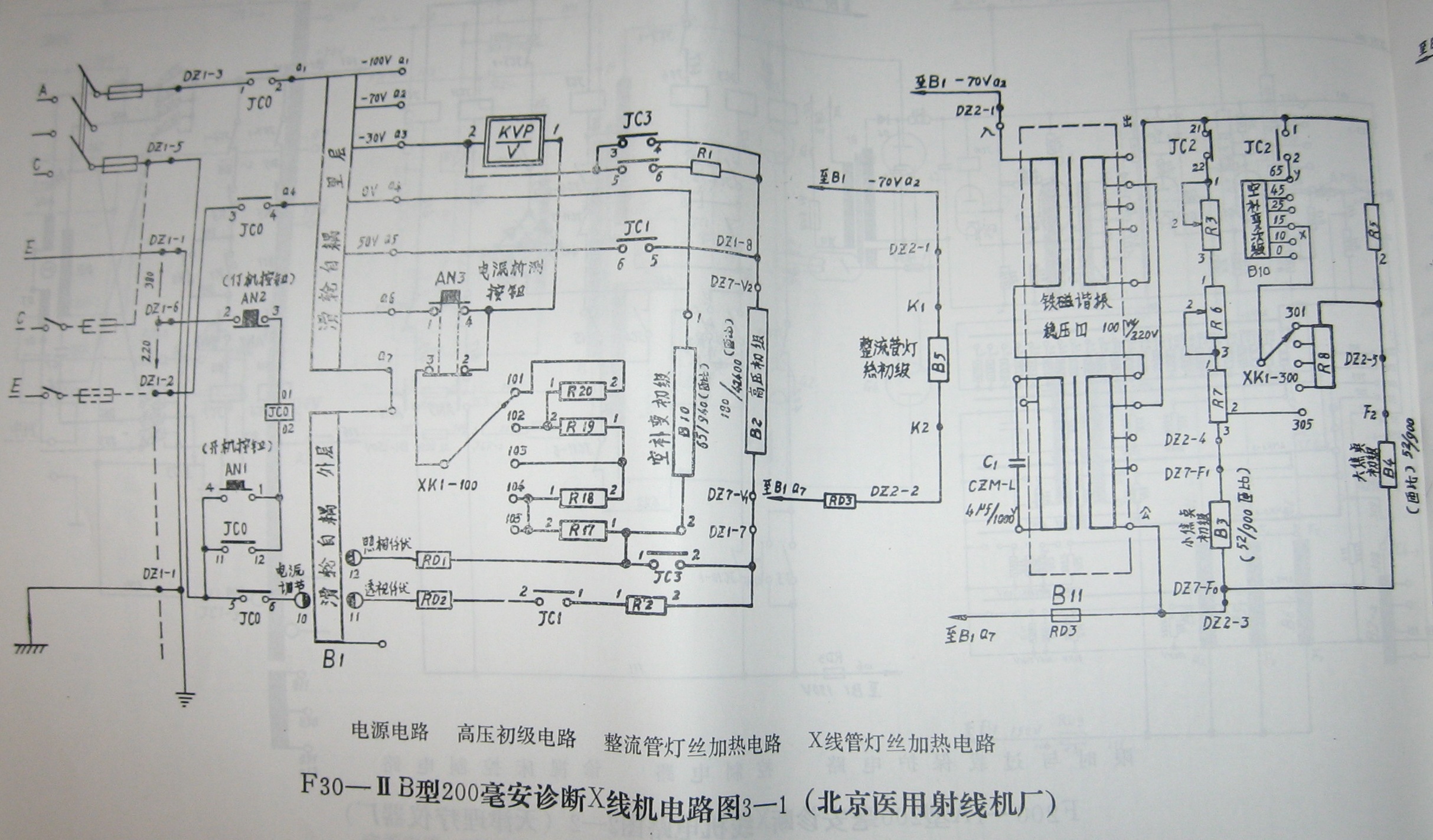

好不容易找到了，不知对你有没有用

xsq

小城之春 发表于 2012-5-5 23:32
楼主 能给份F30—ⅡB/D的电路图吗 我的邮箱：   谢谢

版主《houbr》已给您了。

颜氏

楼主，我也想要。能把那电路发份给我不？387695575@QQ。COM。谢谢了

小城之春

谢谢楼主了

xsq

颜氏 发表于 2012-5-6 09:48
楼主，我也想要。能把那电路发份给我不？387695575@QQ。COM。谢谢了

是“ F30-ⅡB型200mA X线机”图吗？现在还有人在用？不会吧？近20年前的东西了！

小城之春

xsq 发表于 2012-5-6 07:39
版主《houbr》已给您了。

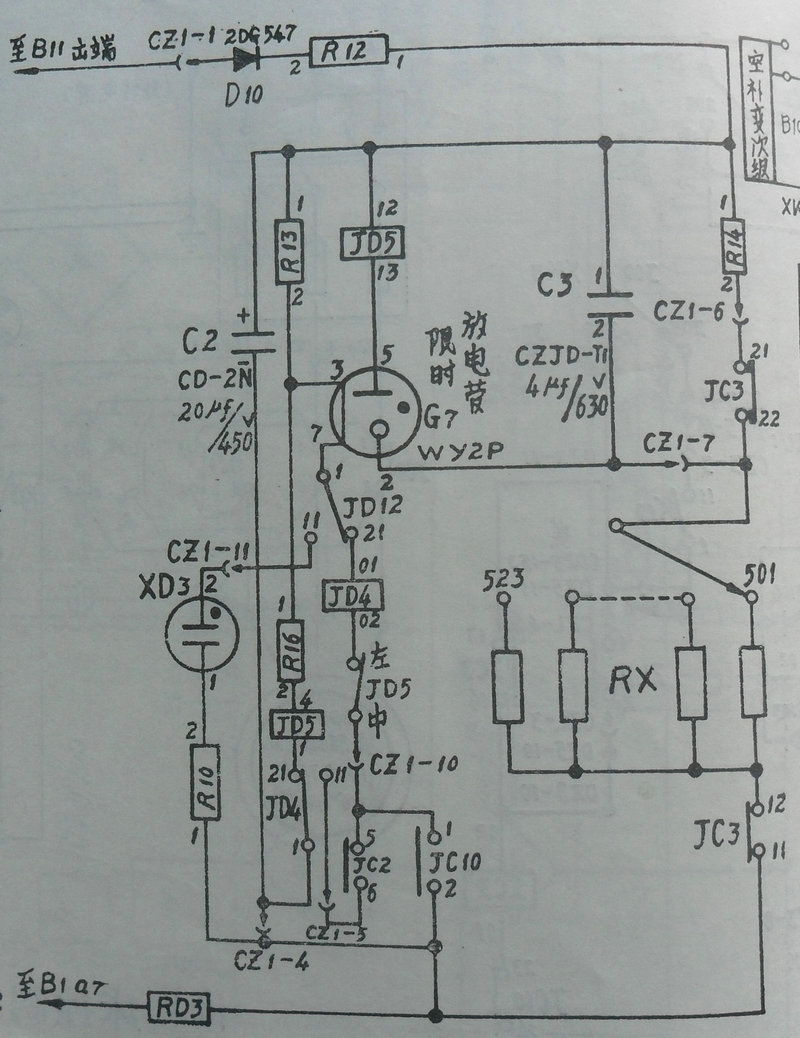

请问一下高手 在F30—ⅡB电路图中 R12、R13的标称值是多少呢？

xsq

小城之春 发表于 2012-5-14 00:34
请问一下高手 在F30—ⅡB电路图中 R12、R13的标称值是多少呢？

仅供参考：

小城之春

xsq 发表于 2012-5-14 13:08
仅供参考：

真诚的谢谢你的资料 虽然这些机种现在很少人用到 但对于贫困地区还是有人在用 再次谢谢你 同时希望你能给我传一份材料表 谢谢了
