X射线机用23档计时器JSB-23型维修经验：

xsq

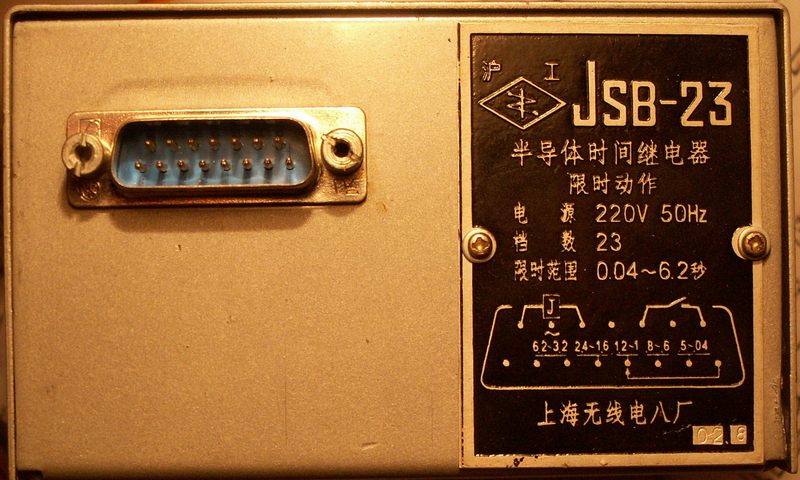

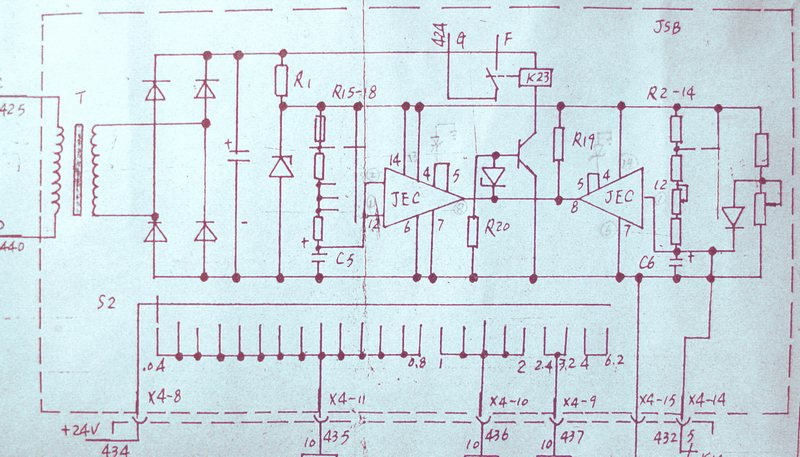

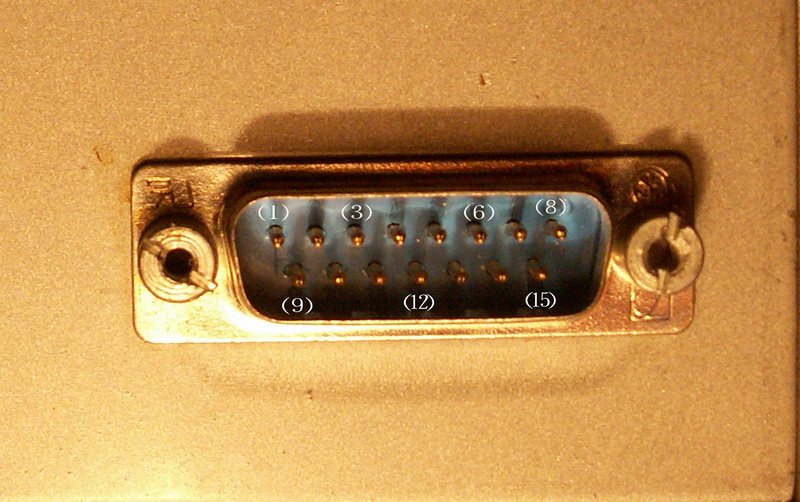

上海医疗器械厂及内江西南医用设备厂X射线机常用的23档计时器，多是上海无线电八厂产，名称：半导体时间继电器，型号：JSB-23，X机厂售价：390-590元（八厂价250元）。计时器内有二只JEC集成块，一只用于主限时，另一只用于辅限时（主限时失控时保护作用）。
      如确诊是计时器坏，二只集成块中，多数是用于主限时的那只输出端短路，将其端断开，能计时即可证明。
应急处理：
      一、将主限时的那只JEC集成块输出端断开即可。只是23档计时变为4档了：原1-10档计时均约为0.5秒；原11-18档计时均约为2.5秒；原19-20档计时均约为3.5秒；原21-23档计时均约为6.5秒；使用不同的增感屏、调整mA、距离、显影时间，仍能得到好的效果。待以后购到JEC集成块时换上。
     二、将辅限时集成块拆下接于主限时上，待以后购到JEC集成块时补上。
     三、1、用分离元件三极管等，2、用555时基电路，3、用339电压比较集成块代。用339集成块代最简单，不再添加元件，但二次摄片暴光之间要间隔10秒以上。
使用JEC集成块注意事项：

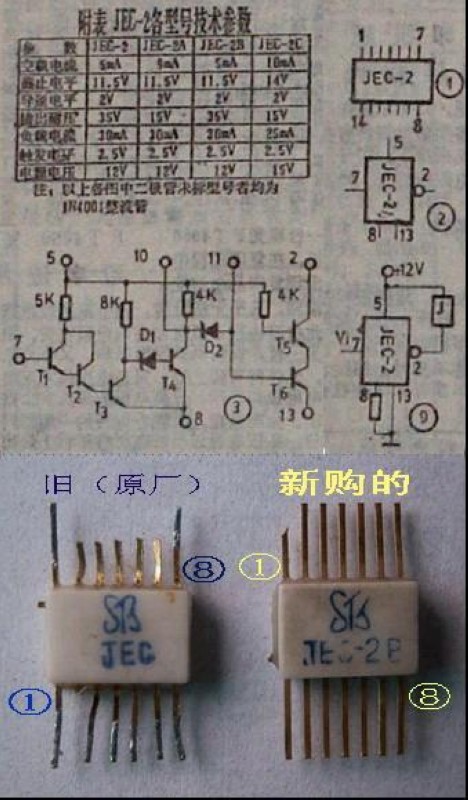

     旧、新集成块出脚不一定相同。我新购的与图③相同，而原厂的与图③却不同。对应如下（统一以集成块凸出标记端为14脚）：
图③中5脚（电源正端），原厂为14脚；
图③中13脚（电源地端），原厂为6、7脚；
图③中7脚（输入端），原厂为1脚；
图③中2脚（输出端），原厂为8脚；
图③中8脚（前级公共端），原厂为4、5脚；
***脚悬空。

器械维修

这种计时器的确好出毛病，质量比较差

qpy00818

您好，我看到了您的文章，很受启发：《X射线机用23档计时器JSB-23型维修经验》，请问您换用的是jec-2b吗？我手头上有jec-2和jec-2c用哪个合适，我没有谈们的参数。静候赐教

qpy00818

邮箱：qpy00818@163.com
qq:542878882

xsq

qpy00818 发表于 2013-9-11 18:56
您好，我看到了您的文章，很受启发：《X射线机用23档计时器JSB-23型维修经验》，请问您换用的是jec-2b吗？ ...

用jec-2c较好。
请按内部结构图不在线测量、分辨好脚，再焊接。我用的新、旧集成块脚排列不一样。
