又没对飞利浦DR跟踪系统很了解的大侠啊

郝智国 · 发表于 2011-5-17 13:33:56

影像版往复移动时，球管那边总是时不时的出现不跟踪的现象，跟踪的指示灯也灭了，尤其是在往下走的时候，很频繁。拆开球管上面的外壳，发现在不跟踪的时候，里面好像电磁铁的东西感觉吸合不上，不跟着转动（正常运行时，是一起旋转的），也就不能带动齿轮和链条移动。有没有见过这种情况的啊？

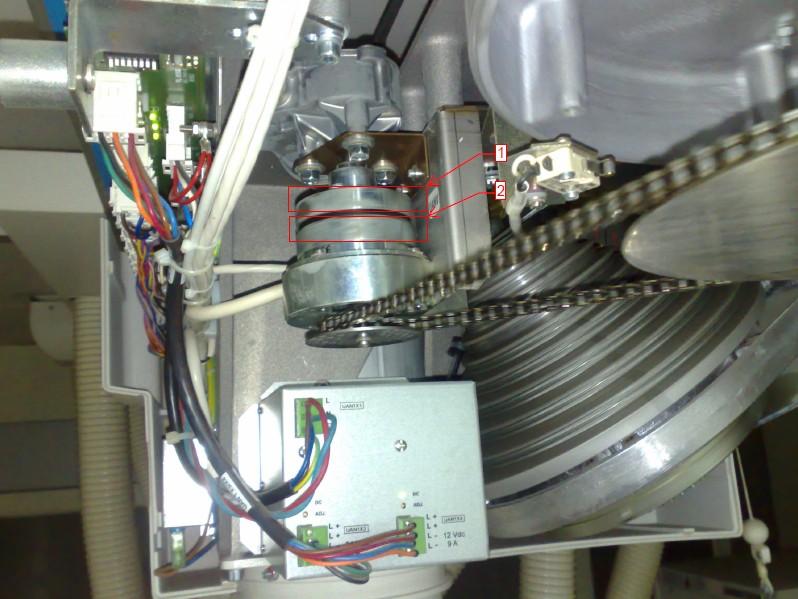

图中的1和2应该一起转动，但有的时候1正常的转动，2却出现不跟着1转动。反映到机器上就是球管有时不跟踪。1）、这里的1和2是什么，是电磁铁吗，还是齿轮啊？1和2上面的是不是电机？ 2）、球管的重量和电机带动的重量之间的平衡是不是可以调节啊？怎么调？是不是也会造成上面的不跟踪现象。

liudabo · 发表于 2011-5-17 16:19:35

我们医院的万东DR也出现过不跟踪，经查为球管至探测器的距离不对所至，本来实际距离有175CM，可在数显管上显示只有50多CM，造成不跟踪。你的情况好像和我不太一样，应该是1和2之间的机械压力不够造成的，不是电路上的问题。感觉这个地方的磨合有点像离合器。是不中间有个离合片之类的东西老化了，造成时有时无跟踪。仅供参考！顺便学习发图

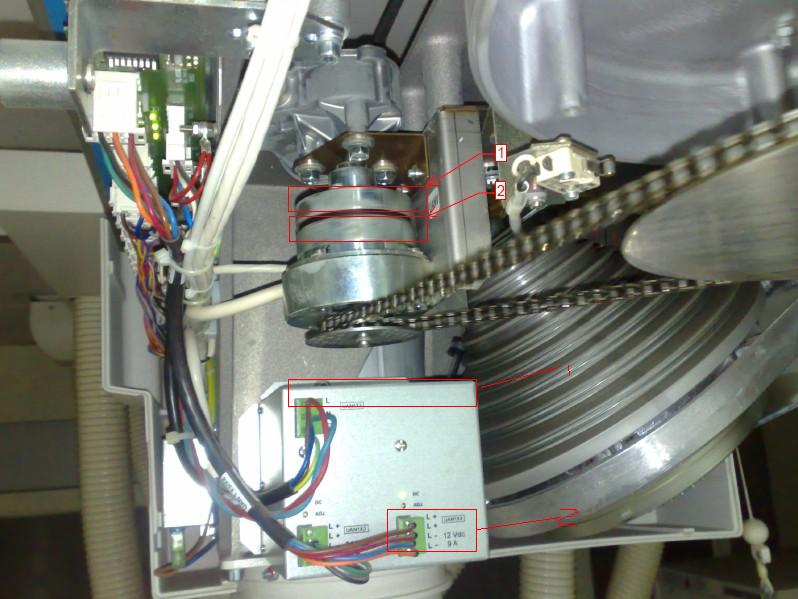

下面的红色标记是自己学习标记的。

郝智国 · 发表于 2011-5-18 08:33:42

回复 2# liudabo

你说的情况应该和我们出现的不一样，按照你说的问题，可能造成的结果应该是完全不跟踪，不会是我们这种有时不跟踪。

郝智国 · 发表于 2011-5-18 16:02:15

有没有能帮下忙的啊。

kong69072 · 发表于 2011-5-19 09:14:35

上下跟踪基本采用电位器来取样比较后驱动马达。1、2之间像电磁铁，顶上就是马达。在不跟踪时观察下用遥控器打上跟踪，电磁铁是否有动作？电磁铁供电电压如何？球管上下平衡出厂时应该调好的，用户基本不用调，可以用手转动感觉下。主观感觉应该是电磁铁的间距或活动有问题，观察下结构微调下。

郝智国 · 发表于 2011-5-19 12:56:50

不跟踪时，用遥控器打上跟踪后图中的1旋转，2只动那么一下，但不跟着旋转。用手稍微使劲往预计运动的方向推一下，球管就又跟着动了。

kong69072 · 发表于 2011-5-20 08:08:06

测量下电磁铁线圈的电压，微调下间距，使它活动灵活。估计是电磁铁固定有问题不够灵活。

显示全部楼层 · 发表于 2011-5-29 18:14:41

可以调平衡，罗盘侧面由一个用螺丝固定的专用扳手，拿下来然后调调平衡就OK了。很多不tracking的问题这样就可以好了~

fengd · 发表于 2011-6-9 08:42:28

我们西门子的DR也出现不跟现象缩光器报？？？号话说需要更换我们自己拆开来捣鼓捣鼓了哈结果恢复后一起正常节约十几万啊但至于什么原因目前还没有搞清楚。忘大侠指教。

wenst · 发表于 2011-6-15 03:16:34

SIEMENS DR出现???问题是缩光器的故障,西门子公司一般是更换缩光器.我们维修过一些.不知道你们机器的具体型号是VX还是VX plus?这两种机器有很细微的差别.所配的缩光器也不同.
