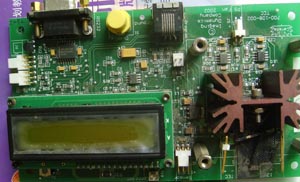

加拿大idc CCD探测器温控板维修

zhengxinydc

故障现象：1.. 曝光没有图像。
2. 温控板风扇不转，工作站温度标记为正常绿色，显示CCD温度为- 273℃。
故障检修：CPI发生器曝光正常，剂量准确，光纤电缆连接可靠，图像采集卡工作正常，判断没有图像的原因应该是CCD探测器有问题了。同时又发生温度指示不正常故障，虽然工作站温度标记是绿色的，但 - 273℃是绝对不可能的，何况温控板还处于待机未工作状态。一般情况下，同时发生两处故障的可能性小，因此，就从这两个故障部位的相关性入手，首先检查他们共同的电源，发现 +15V电源只有0.2V，断开负载+15V电源恢复正常，用一适当假负载测试+15V电源工作正常，说明+15V电源的负载有短路故障，经进一步检查发现CCD探测器进风风扇损坏，更换风扇后温控板开始工作，当温度指示到 -10℃后，曝光图像也正常。
故障分析：由于没有 +15V电源，温度传感器及其检查电路就不能正常工作，导致错误输出。CCD探测器因没有+15V电源也没有办法正常工作，所以就没有图像了。

器械维修

很好的经验，学习了

scsren

还好只是更换了个风扇，LZ经验宝贵。顶一个！

sbnui_22

学习了，谢谢了

LCYY

佩服，lz的分析思路太清晰了，值得学习啊！

zhengxinydc

各位朋友，有该温控板的请和我联系，13389230601.

bbc515

学习了，很好的分析过程经验

gaoyongge · *gaoyongge* 显示全部楼层 *发表于 2011-10-23 19:53:27*

宝贵的工作经验，学习了。

th2201

很好的经验

浓浓香咖啡

很好的经验分享，谢谢了
