意大利小C维修

zhengxinydc · 发表于 2011-4-17 17:58:43

本帖最后由 zhengxinydc 于 2011-4-17 18:01 编辑

[故障现象：机器电源打开后，摄像机开始不确定方向旋转，限束器圆形叶片不停忽大忽小开合、直线叶片不确定方向旋转，增强器视野控制继电器不停切换，图像左右、上下翻转控制不确定翻转，致使机器无法正常使用。

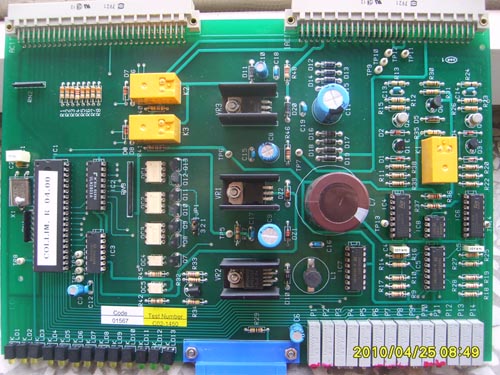

故障检查：分析上述现象，判断故障出在S5板上。由于S5板CPU所控制的功能均不正常，首先怀疑CPU的工作状态不正常，检查CPU供电电压正常、电源干扰不大，CPU晶振工作正常，CPU各引脚接触可靠，CPU外围芯片控制逻辑正常，并用替换法验证：外围芯片无损坏。由此判断故障原因为：CPU本身故障或内部程序缺失。
故障维修：更换S5板CPU。
维修结果：机器工作正常。
attachimg]6993[/attachimg]

scsren · 发表于 2011-4-17 21:50:52

这故障现象类癫痫，典型的精神错乱。不过LZ也厉害，佩服！

sbnui_22 · 发表于 2011-4-17 22:03:24

楼主真牛逼！！！

器械维修 · 发表于 2011-4-18 05:22:05

思路清晰·判断准确·功底扎实·经验丰富，向楼主学习。

bbc515 · 发表于 2011-4-24 11:45:56

楼主很好的分析过程，学习了

xhj585 · 发表于 2011-6-12 00:05:59

楼主真牛逼！！！
学习了

fjg · 发表于 2011-7-8 10:57:12

经验丰富，向楼主学习。

jsdfchenwei · 发表于 2011-7-18 08:31:52

楼主很好的分析过程，学习了

jsdfchenwei · 发表于 2011-7-18 08:34:35

CPU可以换,那里面的程序怎么弄的啊!

lxc2011 · 发表于 2011-7-27 10:47:39

学习好经验，谢谢
